Nano Banana 2 で学術図表を作成する7つの実用的なテクニック、トップジャーナルのFigureを簡単に仕上げる

著者注：Nano Banana 2 を使用して、Nature、Science、Cell などのトップジャーナルに準拠した研究用図表を作成する方法を詳説。7つのプロンプトテクニック、5種類の図表テンプレート、完全なAPI呼び出しコードを含む。

研究論文において、高品質な図表は査読者の第一印象を決定づけることがよくあります。従来の研究用図表作成は、BioRenderやAdobe Illustratorなどのツールに依存しており、学習曲線が急で費用もかかります。

現在、Nano Banana 2は、内蔵された科学的知識推論能力と精密なテキストレンダリングにより、研究者の新たな選択肢となりつつあります。シグナル伝達経路図からグラフィカルアブストラクト、実験フローチャートからデータ可視化まで、一つのプロンプトで出版品質に近い研究用図表を生成できます。

本記事の価値: この記事を読むことで、7つの研究図表作成プロンプトテクニックを習得し、5種類のトップジャーナル向け図表テンプレートを入手し、APIを使用して研究用図表をバッチ生成・反復最適化する完全なワークフローを学ぶことができます。

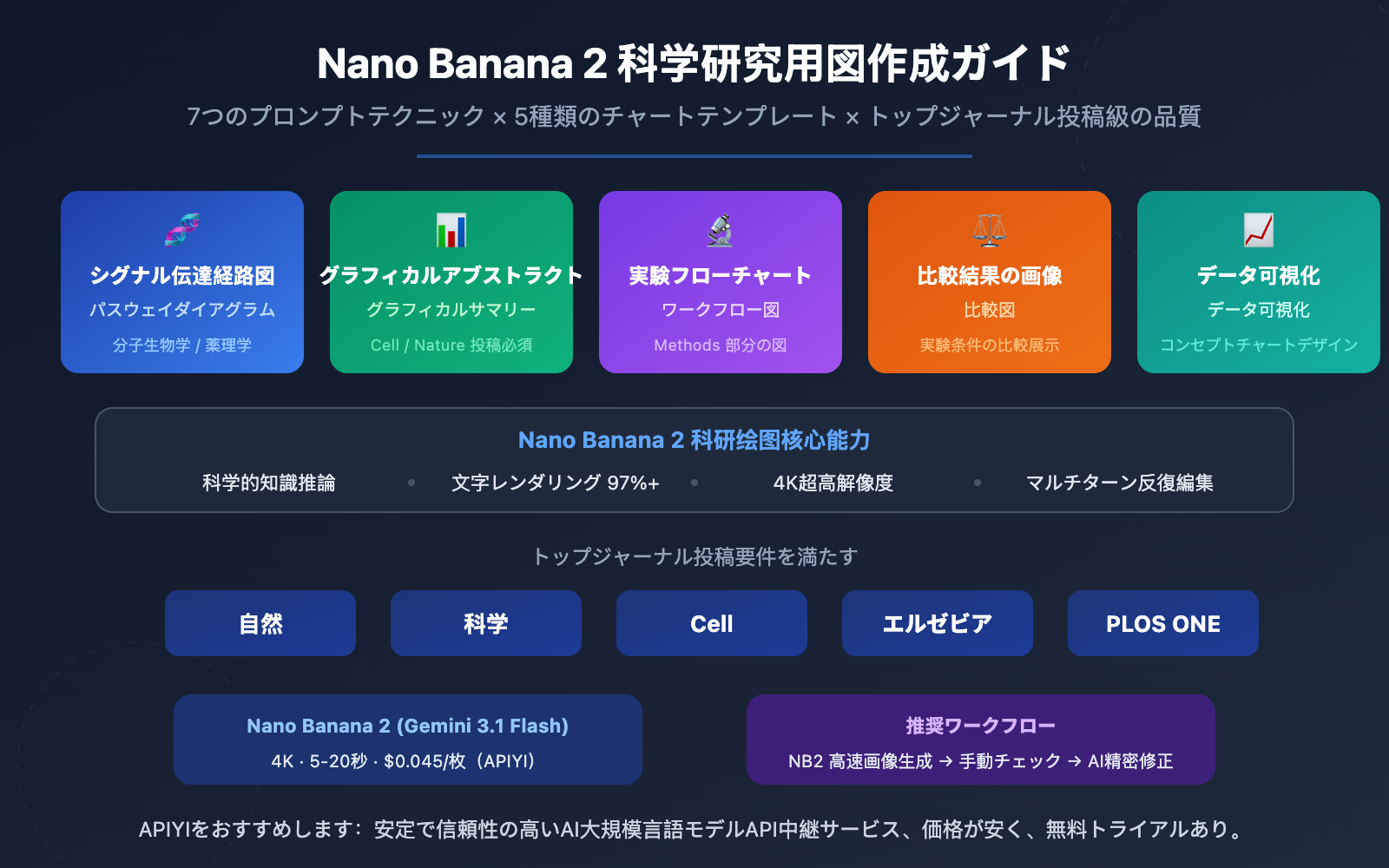

Nano Banana 2 科研绘图 核心要点

Nano Banana 2 科研绘图の核心的優位性

Nano Banana 2（Gemini 3.1 Flash Image Preview）と従来の作図ツールの最大の違いは、単なる「作図ツール」ではなく、科学的概念を理解する作図エンジンである点です。「MAPK/ERK signaling pathway with RAS activation」と入力すると、Gemini の知識ベースに基づいて RAS→RAF→MEK→ERK のカスケード関係を正しく理解し、合理的な経路図レイアウトを自動生成します。単に四角と矢印を描くだけではありません。

この「知識駆動型」の生成方法は、科研作図において極めて重要です。これは、各コンポーネントの位置や接続に悩むのではなく、科学的なストーリーテリングの設計により多くの労力を注ぐことができることを意味します。

Nano Banana 2 科研绘图の適用範囲

明確にすべき点は、AI が生成する科研イラストは現在、迅速なプロトタイピングと基本バージョンとしてより適しているということです。最終投稿レベルの Figure は通常、Illustrator や Photoshop で微調整と精緻なエクスポートが必要です。推奨ワークフローは次の通りです：Nano Banana 2 で迅速生成 → 科学的正確性を人手で検証 → 専門ツールで精密調整・エクスポート。

Nano Banana 2 科研作図 7つのプロンプトテクニック

以下は、あらゆるタイプの科学論文用図版に適用できる、科研作図のプロンプトにおける7つの核心的な方法論です。

テクニック 1：正確な学術用語を使用する

科研作図のプロンプトでは、一般的な記述ではなく、標準化された学術用語を使用しなければなりません。Nano Banana 2はGeminiの知識ベースに基づいて専門用語を正しく理解し、学術的に規範に沿った図表を生成します。

プロンプト例：

PI3K/AKT/mTORシグナル伝達経路の科学的模式図を作成してください。
含める要素：受容体型チロシンキナーゼの活性化、PI3Kのリクルートメント、
PIP2からPIP3への変換、Thr308およびSer473におけるAKTのリン酸化、
mTORC1およびmTORC2複合体、下流標的分子S6K1と4E-BP1。
標準的な分子生物学のアイコン表現を使用してください。
矢印は活性化を、平頭線は抑制を示します。
クリーンな白背景、出版品質、4K解像度。

テクニック 2：出版レベルのフォーマットパラメータを指定する

一流ジャーナルはFigureに対して厳格なフォーマット要件があります。プロンプトで直接これらのパラメータを指定することで、後工程での調整作業を減らすことができます。

フォーマットパラメータ接尾辞（任意の科研作図プロンプトの末尾に追加）：

出力仕様：4K解像度（幅4096px）、
白または明るいグレーの背景、
Arialフォントファミリー、最小テキストサイズ8pt、
RGBカラーモード、高コントラスト、
十分な余白のあるクリーンなレイアウト、
Nature/Scienceジャーナル投稿に適した品質

テクニック 3：複数回の対話による反復修正

科研作図は一度で完璧に生成されることはほとんどありません。Nano Banana 2は複数回の対話編集をサポートしており、前回の結果を基に段階的に調整することができます。

反復修正戦略：

• 第1ラウンド：基本構造とレイアウトを生成
• 第2ラウンド：注釈文字のサイズと位置を調整
• 第3ラウンド：カラースキームを最適化し、色覚多様性に配慮
• 第4ラウンド：詳細を仕上げ、要素間の間隔を揃える

一度に一つの側面だけを修正するようにし、一度に多くの修正を要求してモデルを混乱させることを避けます。例：

ラウンド1: "CRISPR-Cas9遺伝子編集機構の模式図を作成してください..."
ラウンド2: "ガイドRNAのラベルを大きくし、右上に移動させてください"
ラウンド3: "Cas9タンパク質の色を青からティール(#0d9488)に変更してください"
ラウンド4: "スケールバーを追加し、PAM部位のラベルとDNAの間隔を広げてください"

テクニック 4：学術的な配色規範を指定する

科研図版の配色は学術規範に従う必要があり、同時に色覚多様性（男性の約8%が赤緑色覚特性）に配慮する必要があります。

推奨学術配色スキーム：

科学図版のカラースキーム：
- 活性化/陽性：緑 (#10b981 から #34d399)
- 抑制/陰性：赤 (#ef4444 から #f87171)
- 中性経路：青 (#3b82f6 から #60a5fa)
- 強調要素：オレンジ (#f97316 から #fb923c)
- 背景構造：グレー (#94a3b8 から #cbd5e1)
色覚多様性に配慮（第2色覚特性対応）してください。
二次的な視覚的エンコーディングとしてハッチングパターンを使用してください。

色覚多様性配慮の原則：情報の区別を赤と緑だけに依存しないでください。赤緑の代わりに青とオレンジの対比を使用し、形状やテクスチャを補助的なエンコーディングとして重ね合わせます。

テクニック 5：複雑なFigureをモジュールごとに生成する

一流ジャーナルの論文のFigureは通常、複数のパネル（A、B、C、D）を含みます。複雑な多パネル図を一度に生成しようとすると、レイアウトが乱れやすくなります。モジュールごとに生成し、後でIllustratorで組み合わせることをお勧めします。

多パネルFigureプロンプトテンプレート：

多パネル科学図版のパネル [A/B/C/D] を生成してください：
パネル内容：[具体的な内容の記述]
パネルサイズ：85mm x 85mm（正方形フォーマット）
パネルラベル：左上隅に太字の文字 "[A]"、12pt Arial
一貫したカラースキーム：[配色説明]
白背景、4K解像度、クリーンな枠線
組み立て用に全周に5mmの余白を残す

テクニック 6：参照画像を活用して正確性を向上させる

Nano Banana 2は最大14枚の参照画像のアップロードをサポートしています。科研作図では、類似したテーマの既発表論文のFigureをスタイルの参照としてアップロードすることで、出力される図版の学術的スタイルの一貫性を大幅に向上させることができます。

参照画像の使用方法：

• ターゲットジャーナルで類似テーマの既発表Figureを1〜2枚アップロード
• プロンプトで Follow the visual style and layout of the reference figure と説明
• 保持する要素と変更する内容を明確に指定

テクニック 7：統計的注記と凡例を追加する

科研Figureには通常、統計的注記（有意差を示すアスタリスク *、**、***など）と凡例が必要です。現在のAIはこれらの細かい注記を正確に生成する精度が限られているため、プロンプトでスペースを確保しておくことをお勧めします。

凡例ボックス用に右上隅にスペースを確保してください（約25mm x 15mm）。
各棒グラフの上に統計的有意性マーカー用のスペースを確保してください。
仮の統計値は生成しないでください - 実際のp値は手動で追加します。

🎯 実践アドバイス: 統計的注記は、数値の正確性を確保するために、後工程でIllustratorで手動で追加することをお勧めします。APIYI apiyi.com プラットフォームでNano Banana 2を呼び出して基本図を迅速に生成した後、専門ツールで最終的な仕上げを行います。

Nano Banana 2 科研作図 5種類の図版テンプレート

以下の5種類のテンプレートは、科学論文で最も一般的なFigureタイプをカバーしており、プロンプトをコピーしてすぐに使用できます。

テンプレート 1：シグナル伝達経路機構図（Pathway Diagram）

分子生物学、細胞生物学、薬理学などの分野に適用されます。

出版品質の[経路名]の模式図を作成してください。

含める要素：
- 細胞膜上の[受容体/タンパク質1]
- [キナーゼカスケード: A → B → C → D]
- 核への[転写因子]の移行
- [標的遺伝子]の活性化

視覚的仕様：
- 上部にリン脂質二重層としての細胞膜
- 細胞質は薄いベージュ、核は薄い青
- 活性化矢印：緑実線 (#10b981)、太さ2pt
- 抑制線：赤平頭線 (#ef4444)、太さ2pt
- タンパク質ノード：グラデーション塗りつぶしの角丸長方形
- すべてのラベル：白背景ボックス上の黒文字、Arial 10pt
- 白背景、4K解像度
- スタイル：Nature Reviews Molecular Cell Biology風

テンプレート 2：グラフィカルアブストラクト（Graphical Abstract）

一流ジャーナルでは、研究の核心的な発見を一枚の図で要約するグラフィカルアブストラクトの提出を求めることが増えています。

[研究トピック]に関する研究論文のグラフィカルアブストラクトを作成してください。

レイアウト：左から右への物語的流れ、3つの主要セクション
- 左セクション：[入力/問題/出発材料]
- 中央セクション：[方法/プロセス/介入]
- 右セクション：[出力/結果/発見]

セクションを太い方向矢印で接続してください。
テキストではなく、アイコンと簡略化されたイラストを使用してください。
最小限のテキストラベル、合計最大15語。
カラーパレット：主要要素に[プライマリカラー]、ハイライトに[アクセントカラー]。
サイズ：横長、16:9アスペクト比。
クリーンな白背景、モダンなフラットデザインスタイル。
4K解像度、Cell/Nature投稿に適した品質。

テンプレート 3：実験フローチャート（Experimental Workflow）

Methodsセクションの実験手順説明に適用されます。

[実験名]の段階的な実験フローチャート図を作成してください。

ステップ（左から右、または上から下）：
1. [ステップ1: サンプル調製 - 簡単な説明]
2. [ステップ2: 処理/加工 - 簡単な説明]
3. [ステップ3: 分析方法 - 簡単な説明]
4. [ステップ4: データ収集 - 簡単な説明]
5. [ステップ5: 結果 - 簡単な説明]

視覚的スタイル：
- 各ステップをアイコン付きの角丸長方形で表現
- 矢印で接続し、簡単な条件ラベルを付ける（例："37°C, 24h"）
- ステップ間のタイムラインまたは所要時間インジケーター
- フェーズごとに色分け：準備（青）、実験（緑）、分析（紫）
- クリーンな白背景、Arialフォント、4K解像度
- 補足資料として出版可能な品質

テンプレート 4：比較結果図（Comparison Figure）

異なる実験条件や方法の比較展示に適用されます。

[比較トピック]を示す科学的比較図を作成してください。

レイアウト：並列比較、2〜3条件
- 条件A：[対照群の説明]
- 条件B：[処理群の説明]
- 条件C（オプション）：[代替処理の説明]

含める要素：
- 各条件の代表的な画像/模式図
- 条件間で一貫したスケールと向き
- 上部の条件ラベル（太字、12pt）
- 色付きの注釈で主要な違いを強調
- 右下隅にスケールバー
- 白背景、4K解像度、Nature風レイアウト

テンプレート 5：データ可視化概念図（Data Visualization Concept）

複雑なデータ関係の概念的な可視化に適用されます（注意：正確なデータ図は依然としてPython/Rで生成する必要があります）。

[データ関係]を示す概念的なデータ可視化図を作成してください。

可視化タイプ：[ヒートマップ概念図 / ネットワーク図 / ベン図 / 散布図概念図]
主要要素：
- [X軸/カテゴリ1]：[説明]
- [Y軸/カテゴリ2]：[説明]
- [データトレンド/パターン]：[説明]

スタイル：
- クリーンなミニマリストデザイン
- カラーグラデーション：[低値の色] から [高値の色]
- 明確な軸ラベルとタイトル
- 右上隅に凡例
- 白背景、4K解像度
注意：これは概念的なイラストです。実際のデータプロットはmatplotlib/Rで生成する必要があります。

💡 重要な注意点: Nano Banana 2は、概念的な科研図版（機構図、フローチャート、グラフィカルアブストラクト）の生成に優れていますが、正確な統計図表（実際のデータを含む棒グラフ、散布図）は、依然としてPythonのmatplotlibやRのggplot2を使用して生成することをお勧めします。AIが生成するデータ可視化には不正確な数値が含まれる可能性があり、厳密な検証が必要です。

Nano Banana 2 科研绘图 API クイックスタート

最小限の例

以下のコードは、APIYI プラットフォームを通じて Nano Banana 2 を呼び出し、研究用のシグナル伝達経路図を生成します：

import requests, base64

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

prompt = """Create a publication-quality schematic of the Wnt/beta-catenin signaling pathway.
Include: Wnt ligand, Frizzled receptor, Dishevelled, GSK-3beta destruction complex,
beta-catenin stabilization and nuclear translocation, TCF/LEF transcription.
Activation arrows in green, inhibition in red. White background, Arial font, 4K resolution."""

payload = {
    "contents": [{"parts": [{"text": prompt}]}],
    "generationConfig": {"responseModalities": ["IMAGE"], "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}}
}

response = requests.post(ENDPOINT, headers={"Content-Type": "application/json", "x-goog-api-key": API_KEY}, json=payload, timeout=120)
image_data = response.json()["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("wnt_pathway.png", "wb") as f:
    f.write(base64.b64decode(image_data))

import requests
import base64
import json

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

headers = {"Content-Type": "application/json", "x-goog-api-key": API_KEY}

def generate_figure(prompt, filename, aspect_ratio="4:3", size="4K"):
    """単一の研究用イラストを生成"""
    payload = {
        "contents": [{"parts": [{"text": prompt}]}],
        "generationConfig": {
            "responseModalities": ["IMAGE"],
            "imageConfig": {"aspectRatio": aspect_ratio, "imageSize": size}
        }
    }
    response = requests.post(ENDPOINT, headers=headers, json=payload, timeout=120)
    result = response.json()
    image_data = result["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
    with open(filename, "wb") as f:
        f.write(base64.b64decode(image_data))
    print(f"Saved: {filename}")
    return result

# ========== 複数回反復の例 ==========

# Round 1: 基本バージョンを生成
prompt_r1 = """Create a schematic of CRISPR-Cas9 gene editing mechanism.
Show: guide RNA binding to target DNA, Cas9 protein cutting double-strand,
PAM site recognition, and DNA repair pathways (NHEJ and HDR).
White background, publication quality, 4K resolution."""

generate_figure(prompt_r1, "crispr_v1.png")

# Round 2: ラベルを調整（前回の画像を参照画像として渡す）
prompt_r2 = """Based on the previous CRISPR diagram, make these changes:
1. Enlarge the guide RNA label to 12pt bold
2. Add a dashed box around the PAM site region
3. Use blue (#3b82f6) for NHEJ pathway, green (#10b981) for HDR pathway
4. Add small arrow labels for 'Blunt-end joining' and 'Template-directed repair'
Keep all other elements unchanged. 4K resolution."""

# 前回の画像を参照入力として読み込む
import pathlib
prev_image = pathlib.Path("crispr_v1.png").read_bytes()
payload_r2 = {
    "contents": [{
        "parts": [
            {"inlineData": {"mimeType": "image/png", "data": base64.b64encode(prev_image).decode()}},
            {"text": prompt_r2}
        ]
    }],
    "generationConfig": {
        "responseModalities": ["IMAGE"],
        "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}
    }
}
response_r2 = requests.post(ENDPOINT, headers=headers, json=payload_r2, timeout=120)
result_r2 = response_r2.json()
image_r2 = result_r2["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("crispr_v2.png", "wb") as f:
    f.write(base64.b64decode(image_r2))
print("Saved: crispr_v2.png (iteration 2)")

推奨: 研究用図の作成は、通常3〜5回の反復を経て満足のいく結果に達します。APIYI apiyi.com を通じて Nano Banana 2 を呼び出す場合、1回あたり $0.045 の従量課金で、5回の反復でもコストはわずか $0.225（約1.6元）です。これは BioRender などの専門ツールの月額料金よりもはるかに安価です。

Nano Banana 2 科研绘图 と従来ツールの比較

🎯 選択のアドバイス: 「Nano Banana 2 + Illustrator」の組み合わせワークフローを推奨します。まず Nano Banana 2 で基本バージョンを迅速に生成し（$0.045/枚）、レイアウトと内容を確認した後、Illustrator にインポートしてベクター化と精密な修正を行います。APIYI apiyi.com プラットフォームを通じてモデルを呼び出すことで、バッチ反復のコストは非常に低く抑えられます。

Nano Banana 2 科研作図 トップジャーナル投稿の注意点

主要ジャーナルの AI 画像ポリシー現状

トップジャーナルは AI 生成画像に対して明確なポリシーを定めており、投稿前に必ず確認する必要があります：

科研作図のコンプライアンスに関する推奨事項

1. 常に開示する：Methods セクションに「Figure X was generated using Nano Banana 2 (Gemini 3.1 Flash Image Preview, Google DeepMind) and refined in Adobe Illustrator」と明確に記載します。
2. 人手による検証：AI 生成の科研イラストは、研究者が科学的正確性を一つ一つ検証する必要があります。盲目的に信頼してはいけません。
3. データ偽造を避ける：AI は非常に「科学的」に見える偽のデータグラフを生成できます。AI 生成のデータグラフを実際の実験データとして使用することは厳禁です。
4. プロセス記録を保持する：各イテレーションのプロンプトと出力画像を保存し、査読者からの質問に備えます。

よくある質問

まとめ

Nano Banana 2 による研究図作成の核心ポイント：

1. 専門用語でプロンプトを書く：正確な専門用語が生成品質の鍵であり、一般的な記述は避ける
2. 4K + 4:3 でトップジャーナルの基準を満たす：ネイティブ 4K 出力で Nature/Science/Cell の 300 DPI 要件をカバー
3. 複数回のイテレーションで精密化：各ラウンドでは一つの側面のみを修正し、3-5 ラウンドで出版レベルに近づける
4. AI 生成 + 手動修正のハイブリッドワークフロー：素早い図作成には Nano Banana 2 を、最終的な精密化には Illustrator を使用
5. 開示と検証が必須：トップジャーナルは Methods セクションでの AI ツール使用の明記を要求し、科学的正確性は必ず人間が確認する

Nano Banana 2 の呼び出しには APIYI apiyi.com プラットフォームの利用をお勧めします。1枚あたりわずか $0.045、5回のイテレーションでも $0.25 未満です。BioRender のサブスクリプション費用や従来の手描きの時間コストと比較して、研究図作成の効率的な出発点となります。

📚 参考資料

1. Google Nano Banana 2 画像生成ドキュメント: 公式 API パラメータと機能の説明

   • リンク: ai.google.dev/gemini-api/docs/image-generation
   • 説明: 解像度、アスペクト比、Thinking モードなど、完全なパラメータ説明を含む

2. Nature 投稿 Figure ガイドライン: Nature ジャーナルの図表フォーマット要件

   • リンク: research-figure-guide.nature.com/figures/preparing-figures-our-specifications/
   • 説明: 解像度、フォント、サイズなど、詳細な投稿仕様を含む

3. Nature AI ポリシー: Nature の AI 生成コンテンツに対する編集方針

   • リンク: nature.com/nature-portfolio/editorial-policies/ai
   • 説明: トップジャーナルの AI 生成画像に対する最新のポリシー要件を理解する

4. APIYI Nano Banana 2 接続ドキュメント: APIYI プラットフォームの Nano Banana 2 呼び出しガイド

   • リンク: docs.apiyi.com/en/api-capabilities/nano-banana-2-image
   • 説明: 回数制と従量制の料金プランを含み、研究図作成のイテレーション使用に適している

著者: APIYI 技術チーム
技術交流: その他の AI 研究図作成のテクニックや学術出版ツールの推奨については、APIYI docs.apiyi.com ドキュメントセンターをご覧ください。
