Nano Banana 2로 과학 연구 그림을 그리는 7가지 실용적인 팁, 최상위 저널 Figure 쉽게 완성하기

저자 주: Nature, Science, Cell 등 최상위 저널 요구사항을 충족하는 연구용 일러스트레이션을 Nano Banana 2로 생성하는 방법을 상세히 설명합니다. 7가지 프롬프트 작성 팁, 5가지 유형의 차트 템플릿, 그리고 완전한 API 호출 코드를 포함합니다.

연구 논문에서 고품질의 Figure는 심사위원의 첫인상을 결정하는 경우가 많습니다. 전통적인 연구용 그림은 BioRender, Adobe Illustrator와 같은 도구에 의존하는데, 학습 곡선이 가파르고 비용도 만만치 않습니다.

이제 Nano Banana 2는 내장된 과학 지식 추론 능력과 정교한 텍스트 렌더링 덕분에 연구자들의 새로운 선택지로 떠오르고 있습니다. 신호 전달 경로도부터 Graphical Abstract, 실험 흐름도부터 데이터 시각화까지, 하나의 프롬프트로 출판 수준에 가까운 연구용 일러스트레이션을 생성할 수 있습니다.

핵심 가치: 이 글을 읽고 나면 7가지 연구용 그림 프롬프트 작성 팁을 익히고, 5가지 유형의 최상위 저널 차트 템플릿을 얻으며, API를 통해 연구용 일러스트레이션을 대량 생성하고 반복적으로 개선하는 완전한 워크플로우를 배우게 됩니다.

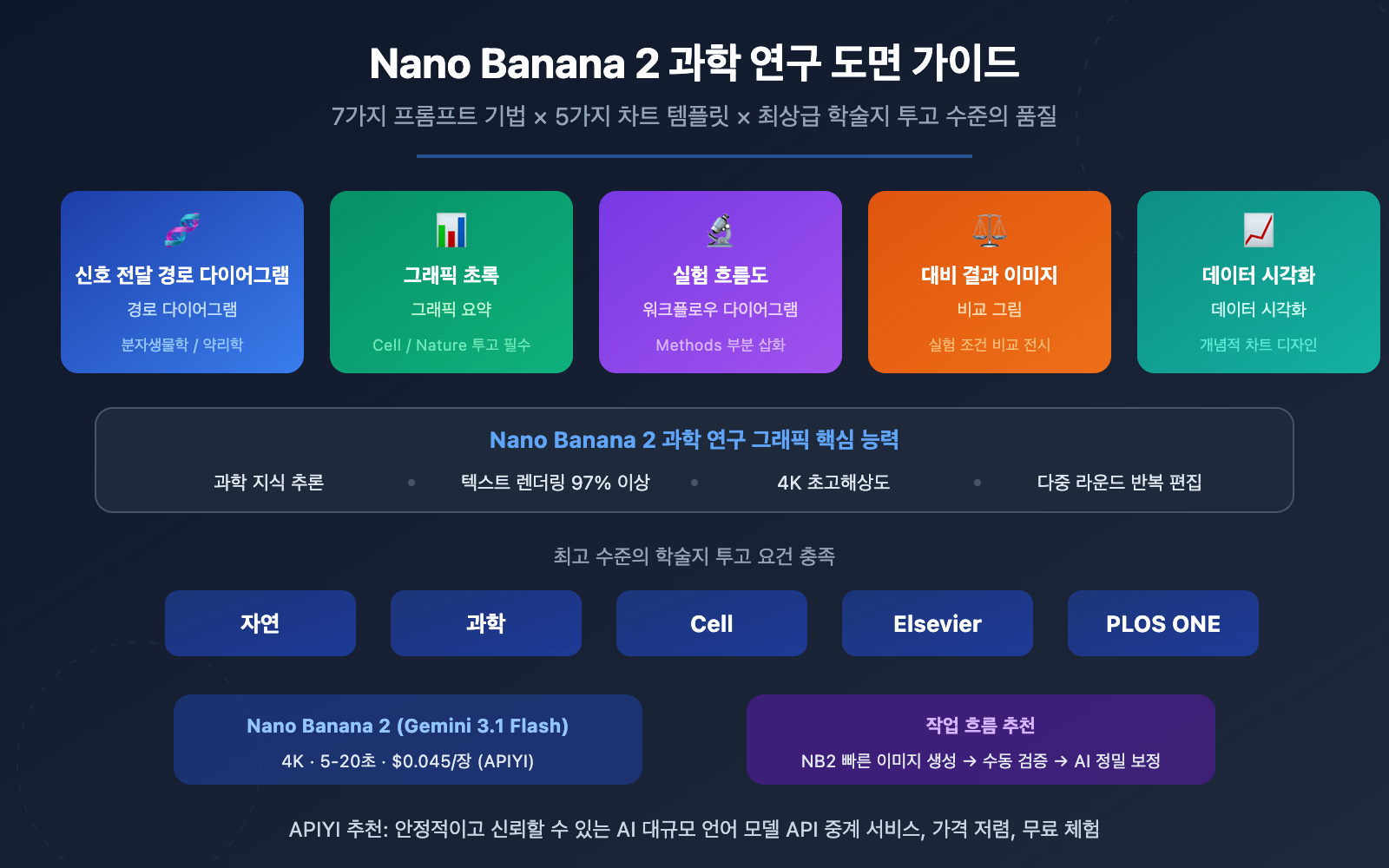

Nano Banana 2 과학 연구 그림 그리기 핵심 포인트

Nano Banana 2 과학 연구 그림 그리기의 핵심 장점

Nano Banana 2(Gemini 3.1 Flash Image Preview)가 기존 그림 도구와 가장 큰 차이점은 단순한 '그림 도구'가 아니라 과학적 개념을 이해하는 그림 생성 엔진이라는 점입니다. "RAS 활성화가 포함된 MAPK/ERK 신호 전달 경로"를 입력하면, Gemini의 지식 베이스를 기반으로 RAS→RAF→MEK→ERK의 연쇄 관계를 올바르게 이해하고, 단순히 사각형과 화살표를 그리는 것이 아니라 합리적인 경로도 레이아웃을 자동으로 생성할 수 있습니다.

이러한 '지식 주도형' 생성 방식은 과학 연구 그림에 매우 중요합니다. 각 구성 요소의 위치와 연결에 고민하는 대신, 과학적 서사 설계에 더 많은 집중력을 기울일 수 있게 해주기 때문입니다.

Nano Banana 2 과학 연구 그림 그리기의 적용 범위

명확히 해야 할 점은, AI가 생성한 과학 연구 삽화는 현재 신속한 프로토타입과 기본 버전으로 사용하는 데 더 적합하며, 최종 투고 수준의 Figure는 일반적으로 Illustrator나 Photoshop에서 정밀 조정이 필요하다는 것입니다. 권장하는 작업 흐름은 다음과 같습니다: Nano Banana 2로 빠르게 생성 → 과학적 정확성 수동 검증 → 전문 도구로 정밀 수정 및 내보내기.

Nano Banana 2 연구용 그림 작성을 위한 7가지 프롬프트 기술

다음 7가지 기술은 모든 유형의 연구용 그림에 적용할 수 있는 핵심적인 프롬프트 방법론입니다.

기술 1: 정확한 학문적 용어 사용하기

연구용 그림 프롬프트는 일반적인 설명이 아닌 표준화된 학문적 용어를 사용해야 합니다. Nano Banana 2는 Gemini의 지식 베이스를 기반으로 전문 용어를 올바르게 이해하고 학술 규범에 맞는 차트를 생성합니다.

프롬프트 예시:

Create a scientific schematic of the PI3K/AKT/mTOR signaling pathway.
Include: receptor tyrosine kinase activation, PI3K recruitment,
PIP2 to PIP3 conversion, AKT phosphorylation at Thr308 and Ser473,
mTORC1 and mTORC2 complexes, downstream targets S6K1 and 4E-BP1.
Use standard molecular biology iconography.
Arrows indicate activation, flat-headed lines indicate inhibition.
Clean white background, publication-quality, 4K resolution.

기술 2: 출판 수준의 형식 매개변수 지정하기

각 저명 저널은 Figure에 대해 엄격한 형식 요구사항을 가지고 있습니다. 프롬프트에서 이러한 매개변수를 직접 지정하면 후반 조정 작업을 줄일 수 있습니다.

형식 매개변수 접미사 (어떤 연구용 그림 프롬프트 끝에도 추가 가능):

Output specifications: 4K resolution (4096px width),
white or light gray background,
Arial font family, minimum 8pt text size,
RGB color mode, high contrast,
clean layout with adequate white space,
suitable for Nature/Science journal submission

기술 3: 다중 대화 반복을 통한 수정

연구용 그림은 한 번에 완벽하게 생성되기 어렵습니다. Nano Banana 2는 다중 대화 편집을 지원하므로, 이전 결과를 기반으로 단계적으로 조정할 수 있습니다.

반복 수정 전략:

• 1차: 기본 구조와 레이아웃 생성
• 2차: 주석 텍스트 크기와 위치 조정
• 3차: 색상 구성표 최적화, 색맹 친화적 보장
• 4차: 세부 사항 정교화, 요소 간격 정렬

한 번에 한 가지 측면만 수정하여 모델이 혼란스러워지지 않도록 합니다. 예시:

Round 1: "Create a schematic of CRISPR-Cas9 gene editing mechanism..."
Round 2: "Make the guide RNA label larger, move it to the upper right"
Round 3: "Change the Cas9 protein color from blue to teal (#0d9488)"
Round 4: "Add a scale bar and increase spacing between PAM site label and the DNA"

기술 4: 학술적 색상 구성표 지정하기

연구용 그림의 색상은 학술 규범을 따라야 하며, 동시에 색맹 친화적이어야 합니다(약 8%의 남성이 적록색맹을 가지고 있습니다).

권장 학술적 색상 구성표:

Color scheme for scientific figure:
- Activation/positive: green (#10b981 to #34d399)
- Inhibition/negative: red (#ef4444 to #f87171)
- Neutral pathways: blue (#3b82f6 to #60a5fa)
- Highlighted element: orange (#f97316 to #fb923c)
- Background structures: gray (#94a3b8 to #cbd5e1)
Ensure colorblind accessibility (deuteranopia-safe).
Use hatching patterns as secondary visual encoding.

색맹 친화적 원칙: 정보를 구분하는 데 빨강과 초록에만 의존하지 마세요. 빨강-초록 대비 대신 파랑-주황 대비를 사용하고, 보조 인코딩으로 모양이나 질감을 중첩하여 사용하세요.

기술 5: 복잡한 Figure를 모듈별로 생성하기

저명 저널 논문의 Figure는 일반적으로 여러 개의 Panel(A, B, C, D)을 포함합니다. 복잡한 다중 패널 그림을 한 번에 생성하면 레이아웃이 혼란스러워지기 쉽습니다. 모듈별로 생성한 후 Illustrator에서 조합하는 것을 권장합니다.

다중 패널 Figure 프롬프트 템플릿:

Generate Panel [A/B/C/D] of a multi-panel scientific figure:
Panel content: [구체적 내용 설명]
Panel size: 85mm x 85mm (square format)
Panel label: Bold letter "[A]" in top-left corner, 12pt Arial
Consistent color scheme: [색상 구성표 설명]
White background, 4K resolution, clean borders
Leave 5mm margin on all sides for assembly

기술 6: 참조 이미지를 활용하여 정확도 높이기

Nano Banana 2는 최대 14장의 참조 이미지 업로드를 지원합니다. 연구용 그림의 경우, 유사한 주제의 발표된 논문 Figure를 스타일 참조로 업로드하면 출력물의 학술적 스타일 일관성을 크게 향상시킬 수 있습니다.

참조 이미지 사용 방법:

• 목표 저널에서 유사한 주제의 발표된 Figure 1~2장 업로드
• 프롬프트에 Follow the visual style and layout of the reference figure라고 명시
• 유지해야 할 요소와 변경해야 할 내용을 명확히 지시

기술 7: 통계 주석과 범례 추가하기

연구용 Figure에는 일반적으로 통계 주석(예: 유의성 별표 *, **, ***)과 범례가 필요합니다. 현재 AI가 이러한 정밀한 주석을 정확하게 생성하는 능력은 제한적이므로, 프롬프트에 공간을 남겨두는 것이 좋습니다.

Leave space in the upper-right corner for a legend box (approximately 25mm x 15mm).
Leave space above each bar for statistical significance markers.
Do not generate placeholder statistics - I will add real p-values manually.

🎯 실전 조언: 통계 주석은 후반에 Illustrator를 사용하여 수동으로 추가하여 수치적 정확성을 보장하는 것이 좋습니다. APIYI apiyi.com 플랫폼을 통해 Nano Banana 2를 호출하여 기본 그림을 빠르게 생성한 후, 전문 도구에서 최종 정교화 작업을 완료하세요.

Nano Banana 2 연구용 그림 5가지 차트 템플릿

다음 5가지 템플릿은 연구 논문에서 가장 흔히 볼 수 있는 Figure 유형을 다루며, 프롬프트를 복사하여 바로 사용할 수 있습니다.

템플릿 1: 신호 전달 경로 메커니즘 다이어그램 (Pathway Diagram)

분자생물학, 세포생물학, 약리학 등 분야에 적합합니다.

Create a publication-quality schematic diagram of [PATHWAY NAME].

Components to include:
- [Receptor/protein 1] at the cell membrane
- [Kinase cascade: A → B → C → D]
- [Transcription factor] translocation to nucleus
- [Target gene] activation

Visual specifications:
- Cell membrane as a phospholipid bilayer at the top
- Cytoplasm in light beige, nucleus in light blue
- Activation arrows: solid green (#10b981), 2pt weight
- Inhibition lines: flat-headed red (#ef4444), 2pt weight
- Protein nodes: rounded rectangles with gradient fill
- All labels in Arial 10pt, black text on white background boxes
- White background, 4K resolution
- Style: Nature Reviews Molecular Cell Biology

템플릿 2: 그래픽 초록 (Graphical Abstract)

저명 저널들은 연구 핵심 발견을 한 장의 그림으로 요약한 그래픽 초록 제출을 점점 더 많이 요구하고 있습니다.

Create a Graphical Abstract for a research paper about [RESEARCH TOPIC].

Layout: left-to-right narrative flow, 3 main sections
- Left section: [Input/Problem/Starting material]
- Center section: [Method/Process/Intervention]
- Right section: [Output/Result/Discovery]

Connect sections with bold directional arrows.
Use icons and simplified illustrations rather than text.
Minimal text labels, maximum 15 words total.
Color palette: [primary color] for main elements, [accent color] for highlights.
Size: landscape orientation, 16:9 aspect ratio.
Clean white background, modern flat design style.
4K resolution, suitable for Cell/Nature submission.

템플릿 3: 실험 흐름도 (Experimental Workflow)

Methods 부분의 실험 절차 설명에 적합합니다.

Create a step-by-step experimental workflow diagram for [EXPERIMENT NAME].

Steps (left to right or top to bottom):
1. [Step 1: Sample preparation - brief description]
2. [Step 2: Treatment/Processing - brief description]
3. [Step 3: Analysis method - brief description]
4. [Step 4: Data collection - brief description]
5. [Step 5: Results - brief description]

Visual style:
- Each step as a rounded rectangle with icon
- Connected by arrows with brief condition labels (e.g., "37°C, 24h")
- Timeline or duration indicators between steps
- Color-coded by phase: preparation (blue), experiment (green), analysis (purple)
- Clean white background, Arial font, 4K resolution
- Publication-ready for supplementary materials

템플릿 4: 비교 결과 그림 (Comparison Figure)

다른 실험 조건이나 방법을 비교하여 보여주는 데 적합합니다.

Create a scientific comparison figure showing [COMPARISON TOPIC].

Layout: side-by-side comparison, 2-3 conditions
- Condition A: [Control group description]
- Condition B: [Treatment group description]
- Condition C (optional): [Alternative treatment]

Include:
- Representative images/schematics for each condition
- Consistent scale and orientation across conditions
- Condition labels at the top (bold, 12pt)
- Key differences highlighted with colored annotations
- Scale bar in bottom-right corner
- White background, 4K resolution, Nature-style layout

템플릿 5: 데이터 시각화 개념도 (Data Visualization Concept)

복잡한 데이터 관계의 개념적 시각화에 적합합니다(참고: 정확한 데이터 그림은 여전히 Python/R로 생성해야 합니다).

Create a conceptual data visualization diagram showing [DATA RELATIONSHIP].

Visualization type: [heatmap concept / network diagram / Venn diagram / scatter plot concept]
Key elements:
- [X-axis/Category 1]: [description]
- [Y-axis/Category 2]: [description]
- [Data trend/Pattern]: [description]

Style:
- Clean minimalist design
- Color gradient: [low value color] to [high value color]
- Clear axis labels and title
- Legend in top-right corner
- White background, 4K resolution
Note: This is a conceptual illustration. Real data plots should be generated with matplotlib/R.

💡 중요한 알림: Nano Banana 2는 개념적 연구용 그림(메커니즘 다이어그램, 흐름도, 그래픽 초록) 생성에 능숙하지만, 정확한 통계 차트(실제 데이터가 포함된 막대 그래프, 산점도)는 여전히 Python matplotlib 또는 R ggplot2를 사용하여 생성하는 것을 권장합니다. AI가 생성한 데이터 시각화는 부정확한 수치를 포함할 수 있으므로 엄격한 검증이 필요합니다.

Nano Banana 2 연구용 그림 API 빠른 시작

최소한의 예시

다음 코드는 APIYI 플랫폼을 통해 Nano Banana 2를 호출하여 연구용 신호 전달 경로 그림을 생성합니다:

import requests, base64

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

prompt = """Create a publication-quality schematic of the Wnt/beta-catenin signaling pathway.
Include: Wnt ligand, Frizzled receptor, Dishevelled, GSK-3beta destruction complex,
beta-catenin stabilization and nuclear translocation, TCF/LEF transcription.
Activation arrows in green, inhibition in red. White background, Arial font, 4K resolution."""

payload = {
    "contents": [{"parts": [{"text": prompt}]}],
    "generationConfig": {"responseModalities": ["IMAGE"], "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}}
}

response = requests.post(ENDPOINT, headers={"Content-Type": "application/json", "x-goog-api-key": API_KEY}, json=payload, timeout=120)
image_data = response.json()["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("wnt_pathway.png", "wb") as f:
    f.write(base64.b64decode(image_data))

import requests
import base64
import json

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

headers = {"Content-Type": "application/json", "x-goog-api-key": API_KEY}

def generate_figure(prompt, filename, aspect_ratio="4:3", size="4K"):
    """단일 연구용 삽화 생성"""
    payload = {
        "contents": [{"parts": [{"text": prompt}]}],
        "generationConfig": {
            "responseModalities": ["IMAGE"],
            "imageConfig": {"aspectRatio": aspect_ratio, "imageSize": size}
        }
    }
    response = requests.post(ENDPOINT, headers=headers, json=payload, timeout=120)
    result = response.json()
    image_data = result["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
    with open(filename, "wb") as f:
        f.write(base64.b64decode(image_data))
    print(f"Saved: {filename}")
    return result

# ========== 다중 반복 예시 ==========

# Round 1: 기본 버전 생성
prompt_r1 = """Create a schematic of CRISPR-Cas9 gene editing mechanism.
Show: guide RNA binding to target DNA, Cas9 protein cutting double-strand,
PAM site recognition, and DNA repair pathways (NHEJ and HDR).
White background, publication quality, 4K resolution."""

generate_figure(prompt_r1, "crispr_v1.png")

# Round 2: 라벨 조정 (이전 이미지를 참조 입력으로 전달)
prompt_r2 = """Based on the previous CRISPR diagram, make these changes:
1. Enlarge the guide RNA label to 12pt bold
2. Add a dashed box around the PAM site region
3. Use blue (#3b82f6) for NHEJ pathway, green (#10b981) for HDR pathway
4. Add small arrow labels for 'Blunt-end joining' and 'Template-directed repair'
Keep all other elements unchanged. 4K resolution."""

# 이전 라운드 이미지를 참조 입력으로 읽기
import pathlib
prev_image = pathlib.Path("crispr_v1.png").read_bytes()
payload_r2 = {
    "contents": [{
        "parts": [
            {"inlineData": {"mimeType": "image/png", "data": base64.b64encode(prev_image).decode()}},
            {"text": prompt_r2}
        ]
    }],
    "generationConfig": {
        "responseModalities": ["IMAGE"],
        "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}
    }
}
response_r2 = requests.post(ENDPOINT, headers=headers, json=payload_r2, timeout=120)
result_r2 = response_r2.json()
image_r2 = result_r2["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("crispr_v2.png", "wb") as f:
    f.write(base64.b64decode(image_r2))
print("Saved: crispr_v2.png (iteration 2)")

제안: 연구용 그림은 일반적으로 만족스러운 결과를 얻기 위해 3-5회의 반복이 필요합니다. APIYI apiyi.com을 통해 Nano Banana 2를 호출하면 회당 $0.045로 과금되며, 5회 반복 비용은 $0.225(약 1.6원)로 BioRender와 같은 전문 도구의 월간 요금보다 훨씬 저렴합니다.

Nano Banana 2 연구용 그림과 기존 도구 비교

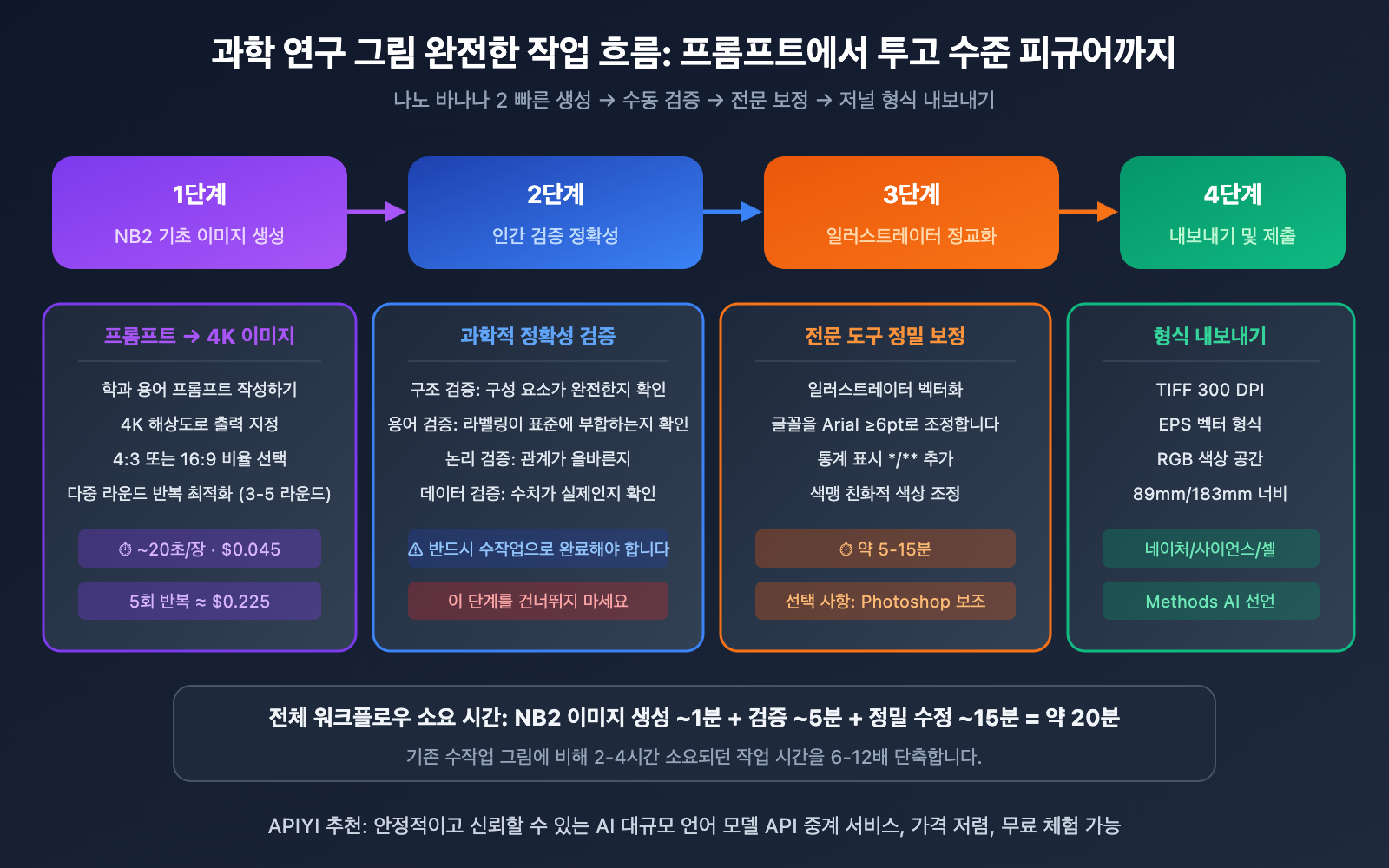

🎯 선택 제안: 「Nano Banana 2 + Illustrator」 조합 워크플로를 추천합니다: 먼저 Nano Banana 2로 기본 버전을 빠르게 생성하고($0.045/장), 레이아웃과 내용을 확인한 후 Illustrator로 가져와 벡터화 및 정밀 편집을 진행하세요. APIYI apiyi.com 플랫폼을 통해 모델을 호출하면 일괄 반복 작업 비용이 매우 저렴합니다.

저널 AI 이미지 정책 현황

최상위 저널들은 AI 생성 이미지에 대해 명확한 정책을 가지고 있으며, 투고 전 반드시 숙지해야 합니다:

과학 연구 그림 작성 준수 권장사항

1. 항상 공개하기: Methods 섹션에 "Figure X was generated using Nano Banana 2 (Gemini 3.1 Flash Image Preview, Google DeepMind) and refined in Adobe Illustrator"라고 명확히 작성하세요.
2. 수동 검증: AI 생성 과학 삽화는 반드시 연구자가 과학적 정확성을 일일이 검증해야 하며, 맹목적으로 신뢰해서는 안 됩니다.
3. 데이터 위조 피하기: AI는 매우 "과학적으로" 보이는 가짜 데이터 차트를 생성할 수 있으므로, AI 생성 데이터 차트를 실제 실험 데이터로 사용하는 것은 엄격히 금지됩니다.
4. 과정 기록 보관: 심사위원의 질문에 대비하여 각 반복의 프롬프트와 출력 이미지를 보관하세요.

자주 묻는 질문

요약

Nano Banana 2를 활용한 과학 연구 그림 작성의 핵심 포인트:

1. 학문적 용어로 프롬프트 작성하기: 정확한 전문 용어가 생성 품질의 핵심입니다. 일반적인 설명은 피하세요.
2. 4K + 4:3 비율로 최상급 저널 기준 충족하기: 기본 4K 출력으로 Nature/Science/Cell의 300 DPI 요구사항을 충족시킵니다.
3. 다중 라운드 반복 정교화: 각 라운드마다 한 가지 측면만 수정하고, 3-5라운드면 출판 수준에 근접합니다.
4. AI 생성 + 수동 정교화의 하이브리드 워크플로: 빠른 초안 작성에는 Nano Banana 2를, 최종 정교화에는 Illustrator를 사용하세요.
5. 필수 공개 및 검증: 최상급 저널은 Methods 섹션에서 AI 도구 사용을 명시해야 하며, 과학적 정확성은 반드시 사람이 검증해야 합니다.

Nano Banana 2 호출에는 APIYI apiyi.com 플랫폼을 추천합니다. 단일 이미지 생성 비용은 $0.045에 불과하며, 5라운드 반복도 $0.25 미만입니다. BioRender 구독료나 전통적인 수작업의 시간 비용에 비해, 연구 그림 작성의 효율적인 시작점이 될 수 있습니다.

📚 참고 자료

1. Google Nano Banana 2 이미지 생성 문서: 공식 API 매개변수 및 기능 설명

   • 링크: ai.google.dev/gemini-api/docs/image-generation
   • 설명: 해상도, 종횡비, Thinking 모드 등 완전한 매개변수 설명 포함

2. Nature 투고 Figure 가이드: Nature 저널의 차트 형식 요구사항

   • 링크: research-figure-guide.nature.com/figures/preparing-figures-our-specifications/
   • 설명: 해상도, 글꼴, 크기 등 상세한 투고 규격 포함

3. Nature AI 정책: Nature의 AI 생성 콘텐츠에 대한 편집 정책

   • 링크: nature.com/nature-portfolio/editorial-policies/ai
   • 설명: 최상급 저널의 AI 생성 이미지에 대한 최신 정책 요구사항 파악

4. APIYI Nano Banana 2 접속 문서: APIYI 플랫폼의 Nano Banana 2 호출 가이드

   • 링크: docs.apiyi.com/en/api-capabilities/nano-banana-2-image
   • 설명: 회당 및 볼륨 기반 요금제 포함, 연구 그림 반복 사용에 적합

저자: APIYI 기술 팀
기술 교류: 더 많은 AI 연구 그림 작성 기술 및 학술 출판 도구 추천은 APIYI docs.apiyi.com 문서 센터를 방문해 주세요.
