7 Técnicas Prácticas para Gráficos de Investigación con Nano Banana 2, Creando Figuras para Revistas de Alto Impacto con Facilidad

Nota del autor: Guía detallada sobre cómo usar Nano Banana 2 para generar ilustraciones científicas que cumplan con los requisitos de revistas de primer nivel como Nature, Science, Cell. Incluye 7 técnicas de indicaciones, 5 plantillas de gráficos y código completo para la invocación de la API.

En un artículo científico, una Figura de alta calidad suele determinar la primera impresión del revisor. La ilustración científica tradicional depende de herramientas como BioRender o Adobe Illustrator, que tienen una curva de aprendizaje pronunciada y un costo elevado.

Ahora, Nano Banana 2, con su capacidad integrada de razonamiento sobre conocimiento científico y renderizado preciso de texto, se está convirtiendo en la nueva opción para los investigadores. Desde diagramas de vías de señalización hasta resúmenes gráficos, desde diagramas de flujo de experimentos hasta visualizaciones de datos, una sola indicación puede generar ilustraciones científicas de calidad casi lista para publicación.

Valor principal: Al leer este artículo, dominarás 7 técnicas de indicaciones para ilustración científica, obtendrás 5 plantillas de indicaciones para gráficos de revistas de primer nivel y aprenderás el flujo de trabajo completo para generar y optimizar iterativamente ilustraciones científicas mediante la API.

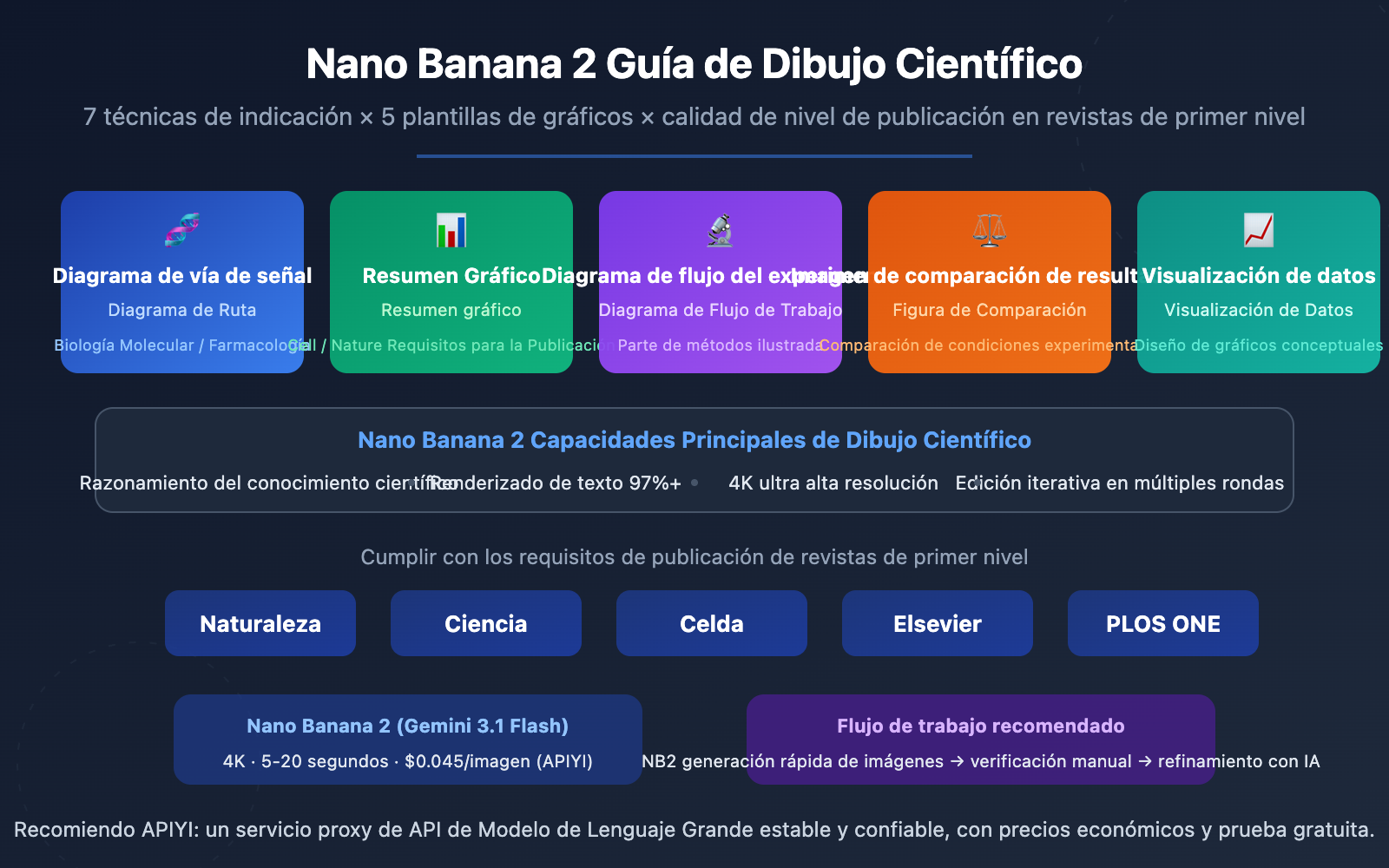

Puntos Clave de Nano Banana 2 para Gráficos Científicos

Ventaja Principal de Nano Banana 2 para Gráficos Científicos

La mayor diferencia entre Nano Banana 2 (Gemini 3.1 Flash Image Preview) y las herramientas de dibujo tradicionales es que no es solo una "herramienta de dibujo", sino un motor de gráficos que comprende conceptos científicos. Cuando ingresas "vía de señalización MAPK/ERK con activación de RAS", puede, basándose en la base de conocimiento de Gemini, comprender correctamente la relación en cascada RAS→RAF→MEK→ERK y generar automáticamente un diseño razonable para el diagrama de la vía, en lugar de simplemente dibujar unos cuantos cuadros y flechas.

Este enfoque de generación "impulsado por conocimiento" es crucial para los gráficos científicos: significa que puedes concentrar más energía en el diseño de la narrativa científica, en lugar de preocuparte por la posición y conexión de cada componente.

Límites de Aplicación de Nano Banana 2 para Gráficos Científicos

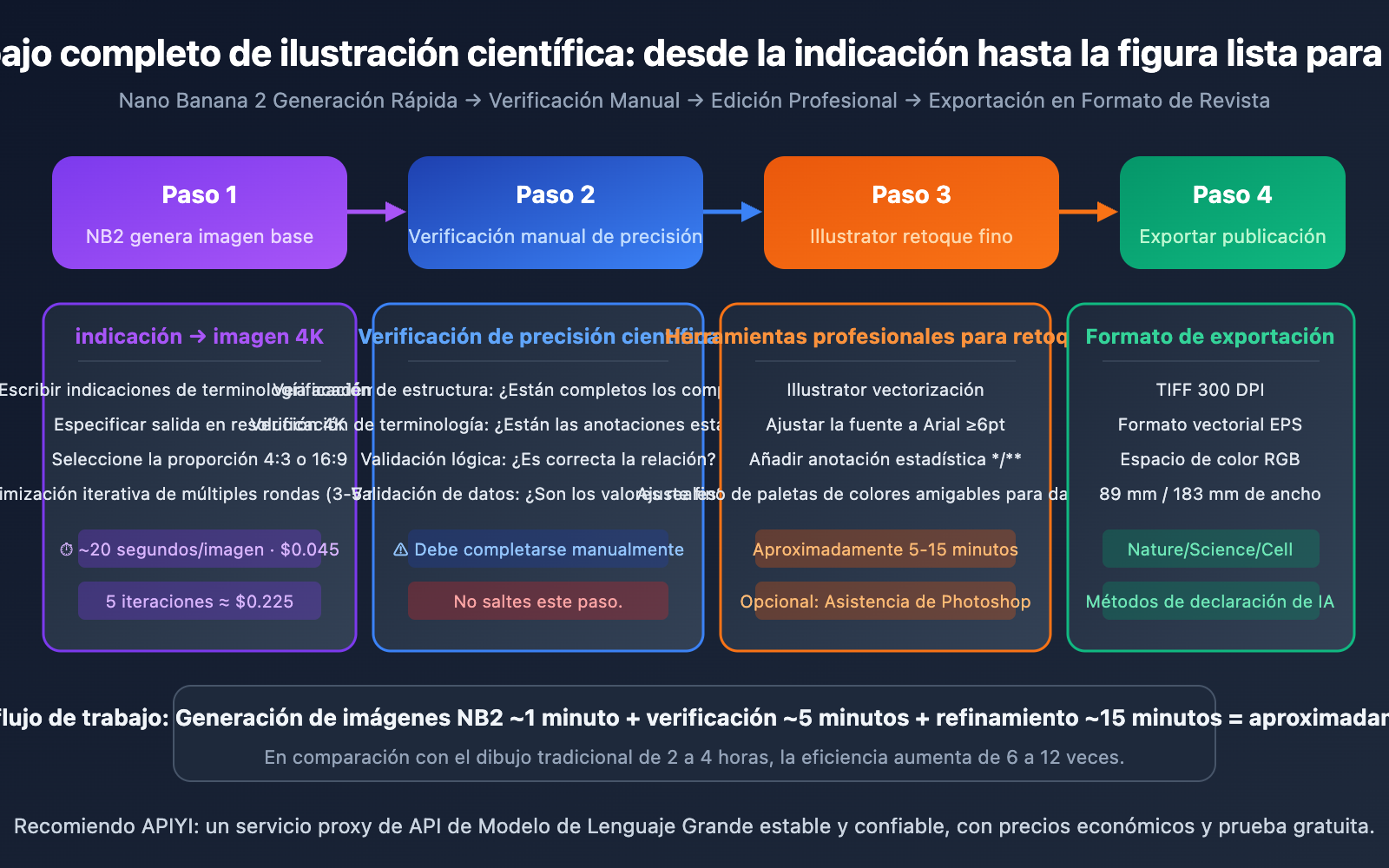

Es importante aclarar que, actualmente, las ilustraciones científicas generadas por IA son más adecuadas como prototipos rápidos y versiones base. Las Figuras de nivel final para publicación generalmente requieren ajustes finos en Illustrator o Photoshop. El flujo de trabajo recomendado es: Generación rápida con Nano Banana 2 → Verificación manual de la precisión científica → Exportación y refinamiento con herramientas profesionales.

7 Técnicas de Indicaciones para Gráficos Científicos con Nano Banana 2

Las siguientes 7 técnicas son la metodología central para crear indicaciones para gráficos científicos y son aplicables a todos los tipos de ilustraciones de investigación.

Técnica 1: Usar Términos Disciplinarios Precisos

Las indicaciones para gráficos científicos deben utilizar terminología disciplinaria estandarizada, no descripciones coloquiales. Nano Banana 2, basándose en la base de conocimiento de Gemini, comprende correctamente los términos técnicos y genera gráficos académicamente apropiados.

Ejemplo de Indicación:

Crea un esquema científico de la vía de señalización PI3K/AKT/mTOR.
Incluye: activación del receptor tirosina quinasa, reclutamiento de PI3K,
conversión de PIP2 a PIP3, fosforilación de AKT en Thr308 y Ser473,
complejos mTORC1 y mTORC2, dianas aguas abajo S6K1 y 4E-BP1.
Usa la iconografía estándar de biología molecular.
Las flechas indican activación, las líneas de cabeza plana indican inhibición.
Fondo blanco limpio, calidad de publicación, resolución 4K.

Técnica 2: Especificar Parámetros de Formato de Nivel de Publicación

Las principales revistas científicas tienen requisitos estrictos de formato para las Figuras. Especificar estos parámetros directamente en la indicación reduce el trabajo de ajuste posterior.

Sufijo de Parámetros de Formato (añadir al final de cualquier indicación para gráficos científicos):

Especificaciones de salida: resolución 4K (ancho 4096px),
fondo blanco o gris claro,
familia tipográfica Arial, tamaño de texto mínimo 8pt,
modo de color RGB, alto contraste,
diseño limpio con espacio en blanco adecuado,
apto para envío a revistas Nature/Science

Técnica 3: Iteración y Modificación en Conversación Múltiple

Rara vez un gráfico científico es perfecto en el primer intento. Nano Banana 2 admite edición mediante conversación en múltiples rondas, permitiéndote ajustar gradualmente basándote en el resultado anterior.

Estrategia de Modificación Iterativa:

• Ronda 1: Generar estructura básica y diseño
• Ronda 2: Ajustar tamaño y posición de las etiquetas de texto
• Ronda 3: Optimizar la paleta de colores, asegurando que sea apta para daltónicos
• Ronda 4: Refinar detalles, alinear el espaciado entre elementos

Modifica solo un aspecto por ronda para evitar confundir al modelo con demasiados cambios a la vez. Por ejemplo:

Ronda 1: "Crea un esquema del mecanismo de edición génica CRISPR-Cas9..."
Ronda 2: "Haz más grande la etiqueta del ARN guía, muévela a la esquina superior derecha"
Ronda 3: "Cambia el color de la proteína Cas9 de azul a verde azulado (#0d9488)"
Ronda 4: "Añade una barra de escala y aumenta el espacio entre la etiqueta del sitio PAM y el ADN"

Técnica 4: Especificar Normas de Coloración Académica

La paleta de colores para ilustraciones científicas debe seguir normas académicas y, al mismo tiempo, ser apta para daltónicos (aproximadamente el 8% de los hombres tienen daltonismo rojo-verde).

Esquemas de Color Académicos Recomendados:

Esquema de color para figura científica:
- Activación/positivo: verde (#10b981 a #34d399)
- Inhibición/negativo: rojo (#ef4444 a #f87171)
- Vías neutrales: azul (#3b82f6 a #60a5fa)
- Elemento destacado: naranja (#f97316 a #fb923c)
- Estructuras de fondo: gris (#94a3b8 a #cbd5e1)
Asegurar accesibilidad para daltónicos (seguro para deuteranopia).
Usar patrones de sombreado como codificación visual secundaria.

Principio de Accesibilidad para Daltónicos: Evitar distinguir información solo mediante rojo y verde. Usar contraste azul-naranja como alternativa al rojo-verde, y superponer formas o texturas como codificación auxiliar.

Técnica 5: Generar Figuras Complejas por Módulos

Las Figuras en los artículos de revistas de alto impacto suelen contener múltiples Paneles (A, B, C, D). Generar una figura compleja de múltiples paneles de una sola vez puede causar desorden en el diseño. Se recomienda generar por módulos y luego combinar usando Illustrator.

Plantilla de Indicación para Figura de Múltiples Paneles:

Genera el Panel [A/B/C/D] de una figura científica de múltiples paneles:
Contenido del Panel: [descripción específica del contenido]
Tamaño del Panel: 85mm x 85mm (formato cuadrado)
Etiqueta del Panel: Letra "[A]" en negrita en la esquina superior izquierda, Arial 12pt
Esquema de color consistente: [especificación de colores]
Fondo blanco, resolución 4K, bordes limpios
Dejar un margen de 5mm en todos los lados para el ensamblaje

Técnica 6: Usar Imágenes de Referencia para Mejorar la Precisión

Nano Banana 2 admite subir hasta 14 imágenes de referencia. Para gráficos científicos, subir Figuras similares de artículos publicados como referencia de estilo puede mejorar significativamente la coherencia del estilo académico en la salida.

Método de Uso de Imágenes de Referencia:

• Sube 1-2 Figuras publicadas de temas similares en la revista objetivo.
• En la indicación, especifica Sigue el estilo visual y diseño de la figura de referencia.
• Indica claramente qué elementos deben conservarse y qué contenido debe cambiarse.

Técnica 7: Añadir Anotaciones Estadísticas y Leyenda

Las Figuras científicas suelen requerir anotaciones estadísticas (como asteriscos de significancia *, **, ***) y una leyenda. Actualmente, la precisión de la IA para generar estas anotaciones finitas es limitada, por lo que se recomienda dejar espacio en la indicación.

Deja espacio en la esquina superior derecha para un cuadro de leyenda (aproximadamente 25mm x 15mm).
Deja espacio encima de cada barra para marcadores de significancia estadística.
No generes estadísticas de marcador de posición - añadiré los valores p reales manualmente.

🎯 Consejo Práctico: Se recomienda añadir las anotaciones estadísticas manualmente en Illustrator en la etapa final, para garantizar la precisión numérica. Después de generar rápidamente la figura base mediante la invocación de Nano Banana 2 en la plataforma APIYI apiyi.com, completa el refinamiento final en herramientas profesionales.

5 Plantillas de Gráficos para Gráficos Científicos con Nano Banana 2

Las siguientes 5 plantillas cubren los tipos de Figuras más comunes en artículos de investigación científica. Puedes copiar y usar las indicaciones directamente.

Plantilla 1: Diagrama de Mecanismo de Vía de Señalización (Pathway Diagram)

Aplicable en campos como biología molecular, biología celular, farmacología.

Crea un diagrama esquemático de calidad de publicación de [NOMBRE DE LA VÍA].

Componentes a incluir:
- [Receptor/proteína 1] en la membrana celular
- [Cascada de quinasas: A → B → C → D]
- Translocación de [factor de transcripción] al núcleo
- Activación del [gen diana]

Especificaciones visuales:
- Membrana celular como bicapa fosfolipídica en la parte superior
- Citoplasma en beige claro, núcleo en azul claro
- Flechas de activación: verde sólido (#10b981), grosor 2pt
- Líneas de inhibición: rojo de cabeza plana (#ef4444), grosor 2pt
- Nodos de proteínas: rectángulos redondeados con relleno degradado
- Todas las etiquetas en Arial 10pt, texto negro sobre cajas de fondo blanco
- Fondo blanco, resolución 4K
- Estilo: Nature Reviews Molecular Cell Biology

Plantilla 2: Resumen Gráfico (Graphical Abstract)

Las revistas de alto impacto exigen cada vez más la presentación de un Resumen Gráfico, una sola imagen que resume el hallazgo central de la investigación.

Crea un Resumen Gráfico para un artículo de investigación sobre [TEMA DE INVESTIGACIÓN].

Diseño: flujo narrativo de izquierda a derecha, 3 secciones principales
- Sección izquierda: [Entrada/Problema/Material inicial]
- Sección central: [Método/Proceso/Intervención]
- Sección derecha: [Salida/Resultado/Descubrimiento]

Conecta las secciones con flechas direccionales en negrita.
Usa iconos e ilustraciones simplificadas en lugar de texto.
Etiquetas de texto mínimas, máximo 15 palabras en total.
Paleta de colores: [color primario] para elementos principales, [color de acento] para destacados.
Tamaño: orientación apaisada, relación de aspecto 16:9.
Fondo blanco limpio, estilo de diseño plano moderno.
Resolución 4K, apto para envío a Cell/Nature.

Plantilla 3: Diagrama de Flujo Experimental (Experimental Workflow)

Aplicable para describir procedimientos experimentales en la sección de Métodos.

Crea un diagrama de flujo experimental paso a paso para [NOMBRE DEL EXPERIMENTO].

Pasos (de izquierda a derecha o de arriba a abajo):
1. [Paso 1: Preparación de la muestra - descripción breve]
2. [Paso 2: Tratamiento/Procesamiento - descripción breve]
3. [Paso 3: Método de análisis - descripción breve]
4. [Paso 4: Recopilación de datos - descripción breve]
5. [Paso 5: Resultados - descripción breve]

Estilo visual:
- Cada paso como un rectángulo redondeado con icono
- Conectados por flechas con etiquetas breves de condición (ej., "37°C, 24h")
- Indicadores de línea de tiempo o duración entre pasos
- Codificado por colores según fase: preparación (azul), experimento (verde), análisis (púrpura)
- Fondo blanco limpio, fuente Arial, resolución 4K
- Listo para publicación en materiales suplementarios

Plantilla 4: Figura de Comparación de Resultados (Comparison Figure)

Aplicable para mostrar comparaciones entre diferentes condiciones o métodos experimentales.

Crea una figura científica de comparación mostrando [TEMA DE COMPARACIÓN].

Diseño: comparación lado a lado, 2-3 condiciones
- Condición A: [Descripción del grupo control]
- Condición B: [Descripción del grupo de tratamiento]
- Condición C (opcional): [Tratamiento alternativo]

Incluir:
- Imágenes/esquemas representativos para cada condición
- Escala y orientación consistentes entre condiciones
- Etiquetas de condición en la parte superior (negrita, 12pt)
- Diferencias clave resaltadas con anotaciones coloreadas
- Barra de escala en la esquina inferior derecha
- Fondo blanco, resolución 4K, diseño estilo Nature

Plantilla 5: Diagrama Conceptual de Visualización de Datos (Data Visualization Concept)

Aplicable para visualizaciones conceptuales de relaciones de datos complejas (Nota: los gráficos de datos precisos aún deben generarse con Python/R).

Crea un diagrama conceptual de visualización de datos mostrando [RELACIÓN DE DATOS].

Tipo de visualización: [concepto de mapa de calor / diagrama de red / diagrama de Venn / concepto de gráfico de dispersión]
Elementos clave:
- [Eje X/Categoría 1]: [descripción]
- [Eje Y/Categoría 2]: [descripción]
- [Tendencia/Patrón de datos]: [descripción]

Estilo:
- Diseño minimalista limpio
- Degradado de color: [color de valor bajo] a [color de valor alto]
- Etiquetas de ejes y título claros
- Leyenda en la esquina superior derecha
- Fondo blanco, resolución 4K
Nota: Esta es una ilustración conceptual. Los gráficos de datos reales deben generarse con matplotlib/R.

💡 Recordatorio Importante: Nano Banana 2 es excelente para generar ilustraciones científicas conceptuales (diagramas de mecanismos, diagramas de flujo, Resúmenes Gráficos), pero para gráficos estadísticos precisos (gráficos de barras, gráficos de dispersión con datos reales) aún se recomienda usar Python matplotlib o R ggplot2. Las visualizaciones de datos generadas por IA pueden contener valores numéricos inexactos y requieren una verificación estricta.

Ejemplo Mínimo

El siguiente código utiliza la plataforma APIYI para invocar a Nano Banana 2 y generar un diagrama de vía de señalización científica:

import requests, base64

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

prompt = """Create a publication-quality schematic of the Wnt/beta-catenin signaling pathway.
Include: Wnt ligand, Frizzled receptor, Dishevelled, GSK-3beta destruction complex,
beta-catenin stabilization and nuclear translocation, TCF/LEF transcription.
Activation arrows in green, inhibition in red. White background, Arial font, 4K resolution."""

payload = {
    "contents": [{"parts": [{"text": prompt}]}],
    "generationConfig": {"responseModalities": ["IMAGE"], "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}}
}

response = requests.post(ENDPOINT, headers={"Content-Type": "application/json", "x-goog-api-key": API_KEY}, json=payload, timeout=120)
image_data = response.json()["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("wnt_pathway.png", "wb") as f:
    f.write(base64.b64decode(image_data))

import requests
import base64
import json

API_KEY = "your-apiyi-api-key"
ENDPOINT = "https://api.apiyi.com/v1beta/models/gemini-3.1-flash-image-preview:generateContent"

headers = {"Content-Type": "application/json", "x-goog-api-key": API_KEY}

def generate_figure(prompt, filename, aspect_ratio="4:3", size="4K"):
    """Genera una sola ilustración científica"""
    payload = {
        "contents": [{"parts": [{"text": prompt}]}],
        "generationConfig": {
            "responseModalities": ["IMAGE"],
            "imageConfig": {"aspectRatio": aspect_ratio, "imageSize": size}
        }
    }
    response = requests.post(ENDPOINT, headers=headers, json=payload, timeout=120)
    result = response.json()
    image_data = result["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
    with open(filename, "wb") as f:
        f.write(base64.b64decode(image_data))
    print(f"Saved: {filename}")
    return result

# ========== Ejemplo de iteración múltiple ==========

# Ronda 1: Generar versión base
prompt_r1 = """Create a schematic of CRISPR-Cas9 gene editing mechanism.
Show: guide RNA binding to target DNA, Cas9 protein cutting double-strand,
PAM site recognition, and DNA repair pathways (NHEJ and HDR).
White background, publication quality, 4K resolution."""

generate_figure(prompt_r1, "crispr_v1.png")

# Ronda 2: Ajustar anotaciones (pasar la imagen anterior como referencia)
prompt_r2 = """Based on the previous CRISPR diagram, make these changes:
1. Enlarge the guide RNA label to 12pt bold
2. Add a dashed box around the PAM site region
3. Use blue (#3b82f6) for NHEJ pathway, green (#10b981) for HDR pathway
4. Add small arrow labels for 'Blunt-end joining' and 'Template-directed repair'
Keep all other elements unchanged. 4K resolution."""

# Leer la imagen de la ronda anterior como entrada de referencia
import pathlib
prev_image = pathlib.Path("crispr_v1.png").read_bytes()
payload_r2 = {
    "contents": [{
        "parts": [
            {"inlineData": {"mimeType": "image/png", "data": base64.b64encode(prev_image).decode()}},
            {"text": prompt_r2}
        ]
    }],
    "generationConfig": {
        "responseModidades": ["IMAGE"],
        "imageConfig": {"aspectRatio": "4:3", "imageSize": "4K"}
    }
}
response_r2 = requests.post(ENDPOINT, headers=headers, json=payload_r2, timeout=120)
result_r2 = response_r2.json()
image_r2 = result_r2["candidates"][0]["content"]["parts"][0]["inlineData"]["data"]
with open("crispr_v2.png", "wb") as f:
    f.write(base64.b64decode(image_r2))
print("Saved: crispr_v2.png (iteración 2)")

Recomendación: La creación de gráficos científicos suele requerir de 3 a 5 rondas de iteración para lograr un resultado satisfactorio. Al invocar a Nano Banana 2 a través de APIYI apiyi.com, el costo es de $0.045 por invocación. 5 iteraciones costarían solo $0.225 (aproximadamente 1.6 yuanes), mucho menos que la tarifa mensual de herramientas profesionales como BioRender.

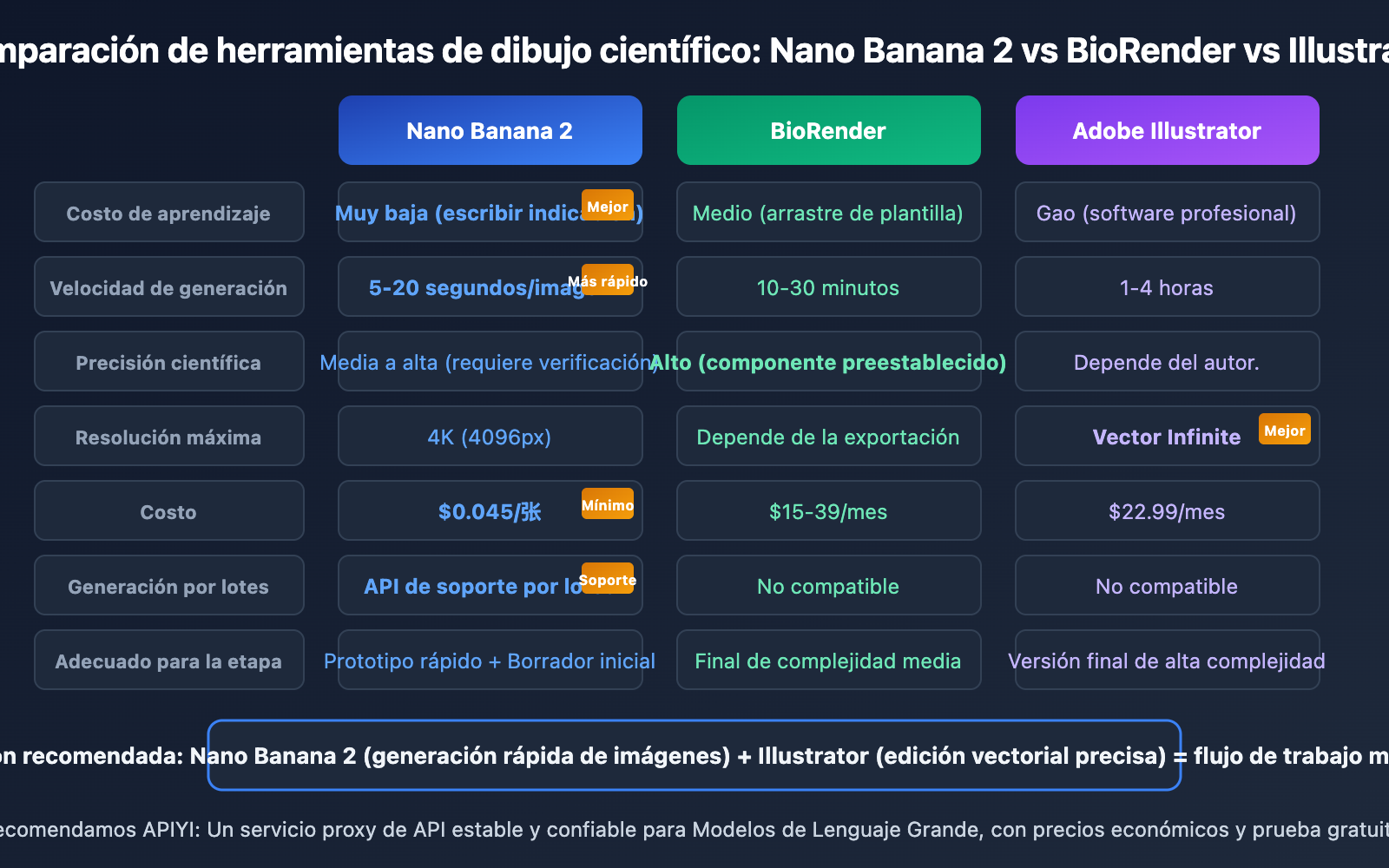

Comparación de Nano Banana 2 para gráficos científicos con herramientas tradicionales

🎯 Recomendación de selección: Se recomienda el flujo de trabajo combinado «Nano Banana 2 + Illustrator»: primero genera una versión base rápidamente con Nano Banana 2 ($0.045/imagen), confirma el diseño y el contenido, y luego importa a Illustrator para un refinamiento vectorial. Invoca el modelo a través de la plataforma APIYI apiyi.com, el costo de iteración por lotes es extremadamente bajo.

Consideraciones para la publicación en revistas de alto impacto con ilustraciones científicas de Nano Banana 2

Situación actual de las políticas sobre imágenes generadas por IA en revistas

Las revistas de primer nivel tienen políticas claras sobre las imágenes generadas por IA, que deben conocerse antes de enviar un manuscrito:

Recomendaciones de cumplimiento para ilustraciones científicas

1. Divulgar siempre: En la sección de Métodos, escribir explícitamente: «La Figura X se generó utilizando Nano Banana 2 (Gemini 3.1 Flash Image Preview, Google DeepMind) y se perfeccionó en Adobe Illustrator».
2. Verificación humana: Las ilustraciones científicas generadas por IA deben ser verificadas una por una por el investigador para garantizar la precisión científica; no se debe confiar ciegamente.
3. Evitar la falsificación de datos: La IA puede generar gráficos de datos falsos que parezcan muy «científicos». Está estrictamente prohibido presentar gráficos de datos generados por IA como datos experimentales reales.
4. Conservar registros del proceso: Guardar las indicaciones y las imágenes de salida de cada iteración, en caso de que los revisores pregunten.

Preguntas frecuentes

Resumen

Los puntos clave de la ilustración científica con Nano Banana 2:

1. Escribir indicaciones con terminología de la disciplina: Los términos precisos son clave para la calidad de la generación; evite descripciones coloquiales.
2. 4K + 4:3 cumple con los estándares de revistas de primer nivel: La salida nativa en 4K cubre el requisito de 300 DPI de Nature/Science/Cell.
3. Refinamiento iterativo en múltiples rondas: Modifique solo un aspecto por ronda; 3-5 rondas son suficientes para acercarse a la calidad de publicación.
4. Flujo de trabajo híbrido: Generación por IA + Refinamiento manual: Use Nano Banana 2 para obtener resultados rápidos y Adobe Illustrator para el refinamiento final.
5. Divulgación y verificación obligatorias: Las revistas de primer nivel requieren declarar el uso de herramientas de IA en la sección Methods; la precisión científica debe ser verificada manualmente.

Se recomienda utilizar la plataforma APIYI (apiyi.com) para invocar Nano Banana 2. Cada imagen cuesta solo $0.045, y 5 rondas de iteración cuestan menos de $0.25. En comparación con el costo de suscripción de BioRender y el tiempo de dibujo tradicional, es un punto de partida eficiente para la ilustración científica.

📚 Referencias

1. Documentación de generación de imágenes de Google Nano Banana 2: Explicación oficial de parámetros y capacidades de la API.

   • Enlace: ai.google.dev/gemini-api/docs/image-generation
   • Descripción: Incluye especificaciones completas de parámetros como resolución, relación de aspecto, modo Thinking, etc.

2. Guía de Figuras para envíos a Nature: Requisitos de formato de gráficos de la revista Nature.

   • Enlace: research-figure-guide.nature.com/figures/preparing-figures-our-specifications/
   • Descripción: Incluye especificaciones detalladas para envíos como resolución, fuente, dimensiones, etc.

3. Política de IA de Nature: Política editorial de Nature sobre contenido generado por IA.

   • Enlace: nature.com/nature-portfolio/editorial-policies/ai
   • Descripción: Conozca los últimos requisitos de las revistas de primer nivel sobre imágenes generadas por IA.

4. Documentación de integración de Nano Banana 2 en APIYI: Guía para invocar Nano Banana 2 en la plataforma APIYI.

   • Enlace: docs.apiyi.com/en/api-capabilities/nano-banana-2-image
   • Descripción: Incluye planes de facturación por uso y por volumen, adecuados para el uso iterativo en ilustración científica.

Autor: Equipo Técnico de APIYI
Intercambio técnico: Para más técnicas de ilustración científica con IA y recomendaciones de herramientas para publicación académica, visite el centro de documentación de APIYI en docs.apiyi.com.
