Menggambar Diagram Mekanisme Penelitian Ilmiah dengan Nano Banana Pro: 5 Kategori Skenario petunjuk Praktis + Metode Pemanggilan API

Catatan Penulis: Penjelasan mendalam tentang cara menggunakan Nano Banana Pro untuk menghasilkan diagram mekanisme penelitian, diagram jalur (pathway), diagram alur eksperimen, dan ilustrasi akademik lainnya. Dilengkapi dengan templat petunjuk lengkap dan kode pemanggilan API, hanya seharga $0.05/gambar melalui platform APIYI.

Dulu, membuat ilustrasi untuk jurnal SCI butuh waktu berhari-hari untuk mencari desainer atau menyusunnya sendiri secara manual menggunakan BioRender. Sekarang, Nano Banana Pro dapat langsung menghasilkan diagram mekanisme penelitian yang berisi anotasi presisi berdasarkan deskripsi teks—akurasi render teks mencapai 97%+, di mana nama protein, label jalur, dan anotasi bilingual semuanya dirender dengan benar tanpa ada karakter acak lagi.

Nilai Inti: Setelah membaca artikel ini, Anda akan menguasai templat petunjuk lengkap untuk 5 jenis skenario penggambaran ilmiah, serta kode lengkap untuk memanggil API Nano Banana Pro secara massal melalui APIYI dengan biaya hanya $0.05/gambar.

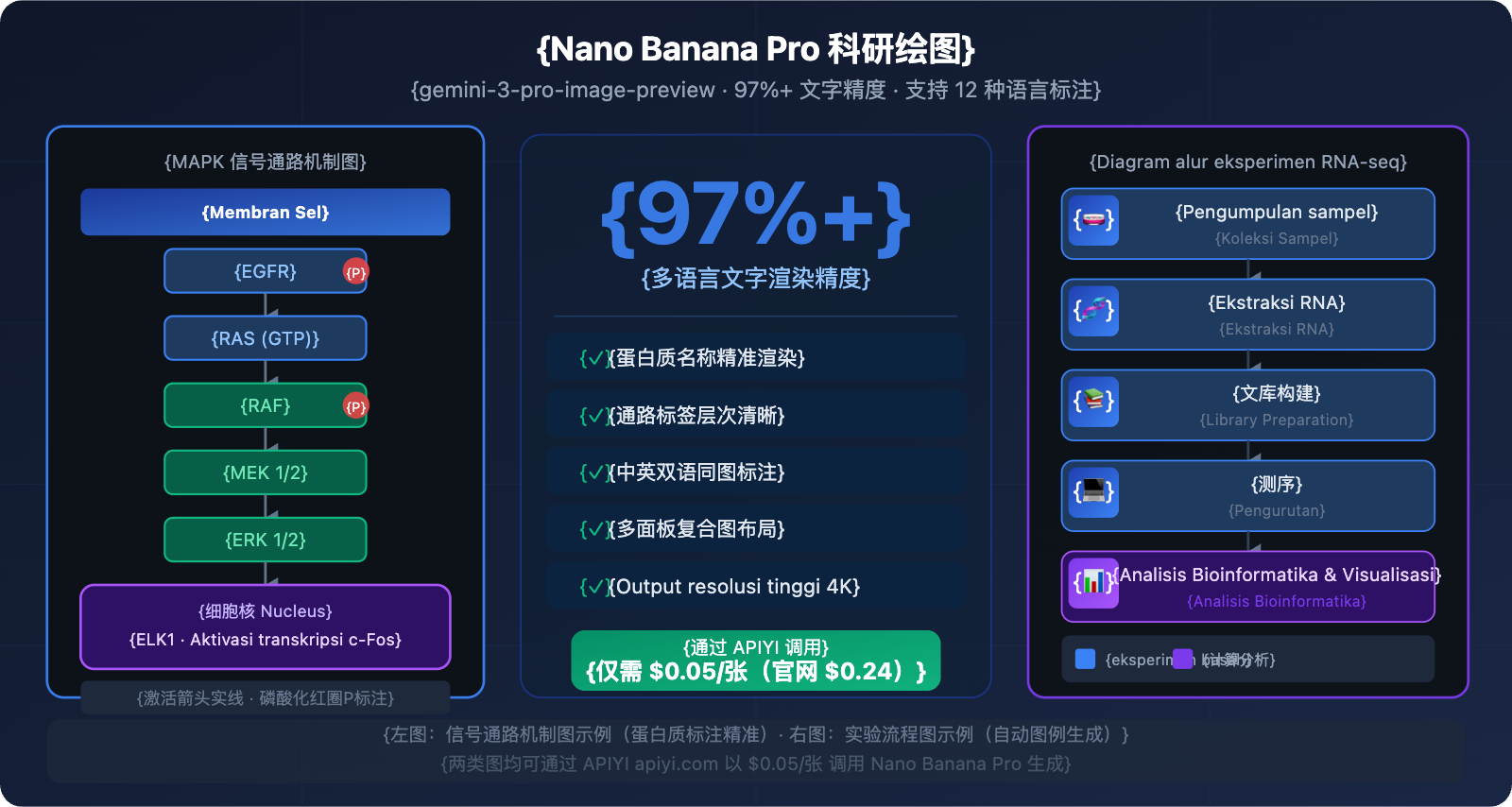

Kemampuan Inti Nano Banana Pro untuk Ilustrasi Ilmiah

Mengapa Nano Banana Pro Jadi Pilihan Utama untuk Ilustrasi Ilmiah?

Diagram ilmiah menuntut standar yang sangat tinggi dari alat gambar AI: tidak hanya tampilannya yang harus bagus, tetapi anotasi teksnya harus akurat, istilah teknisnya harus tepat, dan hierarki informasinya harus jelas. Inilah yang menjadi keunggulan mutlak Nano Banana Pro dibandingkan alat lainnya.

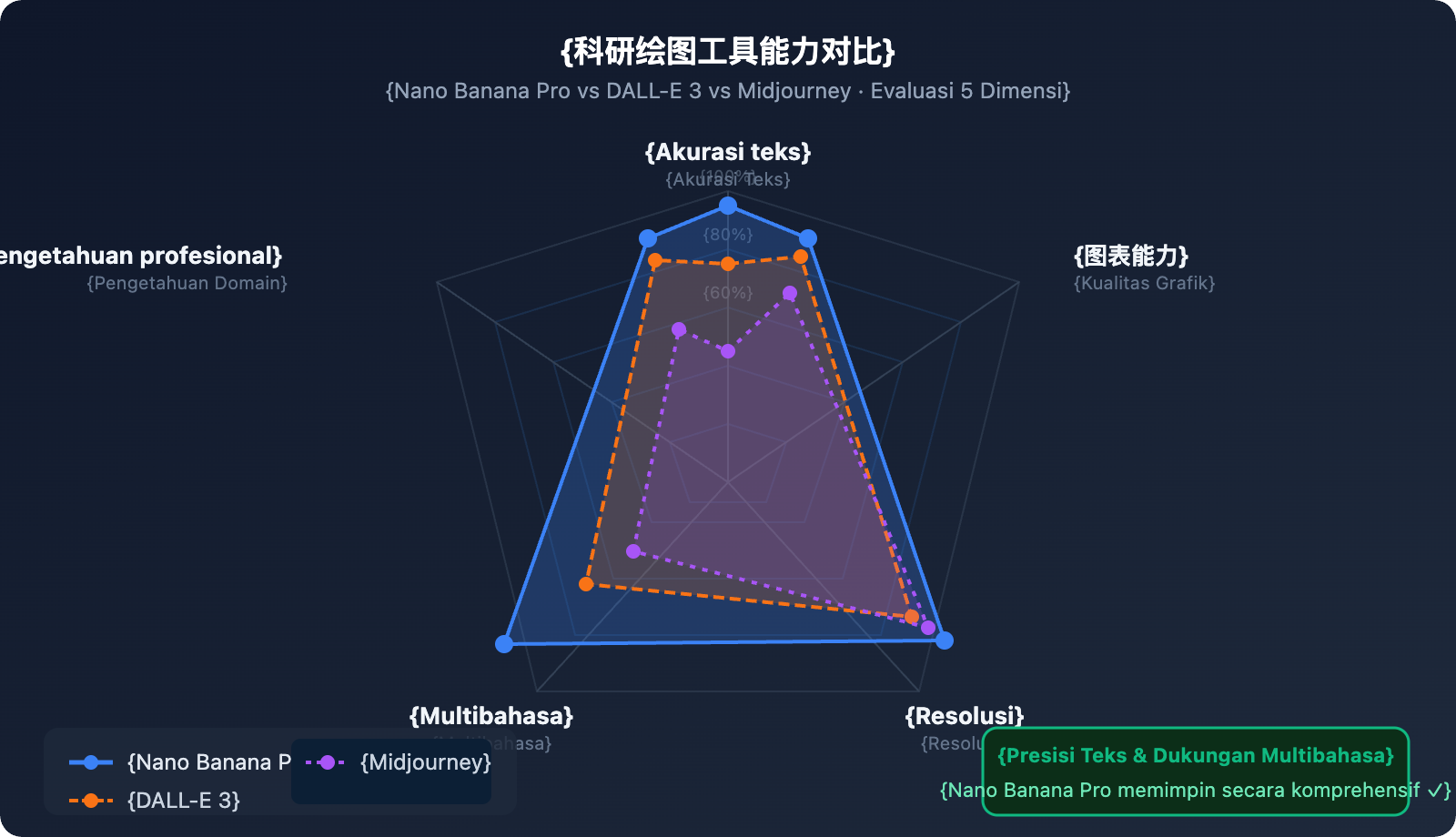

Perbandingan dengan alat sejenis: DALL-E 3 sedikit lebih unggul dalam hal realisme gambar anatomi, tetapi sering kali melakukan kesalahan teks saat menangani gambar komposit dengan banyak anotasi ilmiah; Midjourney unggul dalam gaya artistik tetapi kemampuan anotasinya lemah; Adobe Firefly lebih condong ke skenario desain komersial. Saat ini, Nano Banana Pro adalah satu-satunya model gambar AI yang mencapai standar tinggi dalam render teks ilmiah sekaligus pemahaman pengetahuan profesional secara bersamaan.

Google juga meluncurkan framework PaperBanana yang berbasis pada model yang sama—dirancang khusus untuk menghasilkan ilustrasi akademik secara otomatis dari teks deskripsi metodologi. Framework ini telah diuji secara sistematis pada 584 sampel di NeurIPS 2025, yang menunjukkan posisi strategisnya dalam skenario akademik.

5 Jenis Skenario Gambar Ilmiah dan Templat Petunjuk

Skenario 1: Diagram Mekanisme Jalur Sinyal Sel

Skenario Penggunaan: Makalah biologi sel, biologi molekuler, menampilkan kaskade sinyal, jalur fosforilasi protein.

Templat Petunjuk:

Create a scientific mechanism diagram illustrating the MAPK/ERK signaling pathway.
Style: Clean white background academic illustration, suitable for SCI publication.
Layout: Vertical cascade flow from top (receptor) to bottom (nucleus).
Elements:
- Cell membrane at top with RTK receptor labeled "EGFR"
- Signal cascade: RAS → RAF → MEK → ERK with phosphorylation arrows
- Each protein shown as rounded rectangle with proper label
- Arrow styles: solid for activation, dashed for inhibition
- Nucleus at bottom with transcription factor labeled "ELK1"
Colors: Blue for membrane proteins, green for cytoplasmic kinases, red for nuclear targets
Text: All labels in English, 12pt equivalent, clearly legible
Resolution: 4K, aspect ratio 3:4

Versi Singkat Petunjuk (Bahasa Mandarin):

绘制 MAPK/ERK 信号通路机制图，学术论文插图风格，白色背景。
从上到下纵向排列：细胞膜（含 EGFR 受体）→ RAS → RAF → MEK → ERK → 细胞核（ELK1）。
每个蛋白质用圆角矩形表示，标注清晰，激活箭头实线，抑制箭头虚线。
蓝色膜蛋白，绿色胞质激酶，红色核转录因子。4K 分辨率，3:4 比例。

💡 Tips: Untuk diagram jalur molekuler, disarankan untuk menentukan nama protein di setiap titik secara eksplisit dalam petunjuk. Nano Banana Pro akan merender istilah profesional dengan benar. Melalui panggilan APIYI apiyi.com, setiap gambar jalur 4K hanya membutuhkan biaya $0,05, sehingga biaya untuk menghasilkan banyak variasi jalur sekaligus sangatlah rendah.

Skenario 2: Diagram Alur Eksperimen (Experimental Workflow)

Skenario Penggunaan: Bab metodologi, menampilkan langkah-langkah eksperimen, alur pemrosesan sampel, urutan pengoperasian instrumen.

Templat Petunjuk:

Design a scientific experimental workflow diagram for RNA-seq analysis pipeline.
Style: Professional flowchart, dark blue background (#0f172a), white and light blue elements.
Steps (left to right, 6 steps):
1. "Sample Collection" - test tube icon
2. "RNA Extraction" - spiral RNA icon
3. "Library Preparation" - fragment icons
4. "Sequencing" - chip/sequencer icon
5. "Bioinformatics Analysis" - computer/code icon
6. "Data Visualization" - chart icon
Each step: rounded rectangle box, icon above, step name below, connected by arrows
Color coding: wet lab steps in blue, computational steps in purple
Add percentage labels for typical time allocation at each step
4K resolution, 16:9 aspect ratio, publication quality

Skenario 3: Ilustrasi Struktur Biologi Sel

Skenario Penggunaan: Materi pengajaran, makalah tinjauan (review), menampilkan struktur organel, anatomi jaringan, lokalisasi subseluler.

Templat Petunjuk:

Create a detailed cell biology illustration showing mitochondrial structure and function.
Style: Scientific textbook illustration, clean white background.
Main elements:
- Cross-section view of mitochondrion (oval shape, 60% of frame)
- Outer membrane and inner membrane clearly labeled
- Cristae structure visible with labels
- ATP synthase complexes on inner membrane (labeled "ATP Synthase")
- Electron transport chain components (Complex I-IV) on inner membrane
- Matrix labeled with "TCA Cycle" and Krebs cycle intermediates
- Small arrows showing electron flow and proton gradient
- Legend box (bottom right): color key for different components
Text: All anatomical labels in English, bilingual caption below in Chinese and English
4K resolution, 4:3 aspect ratio

Teknik Petunjuk Kunci: Saat mendeskripsikan struktur sel, menggunakan tampilan penampang (cross-section view) akan lebih baik dalam menampilkan struktur internal; menambahkan keterangan bilingual (bilingual caption) memungkinkannya untuk langsung digunakan dalam pengiriman jurnal berbahasa Mandarin atau Inggris.

Skenario 4: Infografis Visualisasi Data

Skenario Penggunaan: Presentasi hasil, abstrak tinjauan, mengubah hubungan data yang kompleks menjadi bagan visual yang intuitif.

Templat Petunjuk:

Create a scientific infographic summarizing CRISPR-Cas9 gene editing efficiency data.
Style: Modern scientific infographic, dark background (#1a1a2e), high contrast.
Layout: 2x2 grid of mini-charts:
Top-left: Bar chart "Editing Efficiency by Cell Type" - HEK293/iPSC/T-cell/Primary Neuron
Top-right: Pie chart "Off-target Distribution" - 3 categories with percentages
Bottom-left: Line graph "Efficiency Over Time (Days 1-14)" - two conditions
Bottom-right: Comparison table "sgRNA Design Methods" - 3 methods, 3 metrics
Color scheme: Blue (#3b82f6) for primary data, Green (#10b981) for positive results
All axis labels, titles, and data values visible and correctly spelled
Include figure title at top: "CRISPR-Cas9 Editing Performance Summary"
4K resolution, 16:9 aspect ratio

Skenario 5: Poster Akademik Bilingual

Skenario Penggunaan: Konferensi akademik, pameran penelitian, poster profesional yang perlu menyajikan konten dalam dua bahasa (Mandarin-Inggris) secara bersamaan.

Templat Petunjuk:

Design a bilingual academic conference poster for a cancer immunotherapy study.
Style: Professional academic poster, dark navy background, white and gold accents.
Layout (top to bottom):
- Title bar: "Targeting PD-L1 in Triple-Negative Breast Cancer" (English)
          "靶向 PD-L1 治疗三阴性乳腺癌" (Chinese, below English)
- Author line: "[Author Names] · [Institution] · [Conference Name] 2026"
- 3-column body:
  Left: "Background / 研究背景" - 3 bullet points each language
  Middle: Central mechanism diagram (simplified PD-1/PD-L1 pathway)
  Right: "Results / 研究结果" - 2 key bar charts with bilingual labels
- Bottom: "Conclusion / 结论" banner with key finding
- QR code (bottom right) with caption "Scan for full paper"
Colors: Navy #0f172a background, gold #f59e0b accents, white text
All Chinese and English text must be correctly rendered and readable
4K resolution, 2:3 portrait aspect ratio (A0 poster format)

Memulai Cepat API Gambar Ilmiah Nano Banana Pro

Persiapan Lingkungan

pip install google-generativeai pillow

Contoh Panggilan Sederhana (Menghasilkan satu diagram mekanisme)

import google.generativeai as genai
import base64

# Melalui panggilan APIYI, harga $0.05/gambar (situs resmi $0.24)
genai.configure(
    api_key="YOUR_APIYI_KEY",
    client_options={"api_endpoint": "vip.apiyi.com"}
)

model = genai.GenerativeModel("gemini-3-pro-image-preview")

prompt = """
Create a scientific MAPK/ERK signaling pathway diagram.
White background, academic publication style.
Show: EGFR → RAS → RAF → MEK → ERK → ELK1 cascade.
Each protein labeled clearly, arrows show activation/inhibition.
4K resolution, 3:4 aspect ratio, SCI journal quality.
"""

response = model.generate_content(
    prompt,
    generation_config=genai.GenerationConfig(
        response_modalities=["IMAGE"],
        resolution="4K",
        aspect_ratio="3:4"
    )
)

for part in response.candidates[0].content.parts:
    if part.inline_data:
        with open("mapk_pathway.png", "wb") as f:
            f.write(base64.b64decode(part.inline_data.data))
        print("Diagram mekanisme telah dibuat: mapk_pathway.png")

🚀 Mulai Cepat: Daftar di APIYI apiyi.com untuk mendapatkan API Key, salin kode di atas dan ganti YOUR_APIYI_KEY untuk menjalankannya. Platform ini menyediakan kuota pengujian gratis, sehingga Anda dapat membuat gambar ilmiah pertama Anda dalam waktu 5 menit.

import google.generativeai as genai
import base64
import os
import time
from typing import Optional

# Inisialisasi klien - APIYI apiyi.com, $0.05/gambar
genai.configure(
    api_key="YOUR_APIYI_KEY",
    client_options={"api_endpoint": "vip.apiyi.com"}
)
model = genai.GenerativeModel("gemini-3-pro-image-preview")


def generate_scientific_figure(
    prompt: str,
    output_filename: str,
    resolution: str = "4K",
    aspect_ratio: str = "4:3",
    max_retries: int = 3
) -> Optional[str]:
    """
    Menghasilkan diagram ilmiah

    Args:
        prompt: Deskripsi diagram (hasil lebih baik dalam bahasa Inggris)
        output_filename: Nama file output (.png)
        resolution: 1K / 2K / 4K
        aspect_ratio: 16:9 / 4:3 / 3:4 / 1:1
        max_retries: Jumlah percobaan ulang jika gagal

    Returns:
        Mengembalikan jalur file jika berhasil, None jika gagal
    """
    for attempt in range(max_retries):
        try:
            response = model.generate_content(
                prompt,
                generation_config=genai.GenerationConfig(
                    response_modalities=["IMAGE"],
                    resolution=resolution,
                    aspect_ratio=aspect_ratio
                )
            )
            for part in response.candidates[0].content.parts:
                if part.inline_data and part.inline_data.mime_type.startswith("image/"):
                    os.makedirs(os.path.dirname(output_filename) or ".", exist_ok=True)
                    with open(output_filename, "wb") as f:
                        f.write(base64.b64decode(part.inline_data.data))
                    return output_filename
        except Exception as e:
            print(f"  Percobaan {attempt + 1}/{max_retries} gagal: {e}")
            if attempt < max_retries - 1:
                time.sleep(5)
    return None


# Daftar tugas diagram ilmiah yang telah ditentukan sebelumnya
FIGURE_TASKS = [
    {
        "name": "Diagram Jalur Sinyal MAPK",
        "filename": "figures/fig1_mapk_pathway.png",
        "resolution": "4K",
        "aspect_ratio": "3:4",
        "prompt": """
        Scientific diagram: MAPK/ERK signaling pathway.
        White background, academic style.
        Top to bottom: EGFR receptor → RAS (GTP-bound) → RAF → MEK1/2 → ERK1/2 → nucleus (ELK1, c-Fos).
        Each component: rounded rectangle, bold protein name label.
        Activation arrows: solid black. Phosphorylation: circled 'P' symbol in red.
        Color: blue membrane, green cytoplasm proteins, red nuclear targets.
        Add "MAPK/ERK Signaling Pathway" title at top.
        Publication quality, 4K.
        """
    },
    {
        "name": "Diagram Alur Eksperimen RNA-seq",
        "filename": "figures/fig2_rnaseq_workflow.png",
        "resolution": "4K",
        "aspect_ratio": "16:9",
        "prompt": """
        Scientific workflow diagram: RNA-seq analysis pipeline.
        Dark blue background, white icons and text.
        6 steps left to right with connecting arrows:
        1. Sample Collection (test tube icon)
        2. RNA Extraction (helix icon)
        3. Library Prep (fragment icon)
        4. Sequencing (chip icon)
        5. Bioinformatics (terminal icon)
        6. Visualization (chart icon)
        Steps 1-4 in blue (wet lab), steps 5-6 in purple (computational).
        Each step: icon + step name + time estimate below.
        Title: "RNA-seq Analysis Workflow". 4K, 16:9.
        """
    },
    {
        "name": "Diagram Struktur Mitokondria",
        "filename": "figures/fig3_mitochondria.png",
        "resolution": "4K",
        "aspect_ratio": "4:3",
        "prompt": """
        Scientific cell biology illustration: mitochondrion cross-section.
        White background, textbook illustration style.
        Detailed cross-section showing: outer membrane, inner membrane, cristae,
        matrix with TCA cycle label, ATP synthase complexes (labeled) on inner membrane,
        electron transport chain (Complex I-IV, labeled individually).
        Small curved arrows showing proton gradient and electron flow.
        Legend bottom-right: color key.
        Bilingual labels: English primary, Chinese translation in parentheses.
        Title: "Mitochondrial Structure and Function / 线粒体结构与功能".
        4K, 4:3 ratio.
        """
    },
]


def batch_generate_figures(tasks: list, output_dir: str = "figures") -> dict:
    """Membuat diagram ilmiah secara batch"""
    results = {"success": [], "failed": []}
    total = len(tasks)

    print(f"\nMulai membuat {total} diagram ilmiah secara batch...")
    print(f"Platform: APIYI apiyi.com | Harga: $0.05/gambar | Estimasi total biaya: ${total * 0.05:.2f}\n")

    for i, task in enumerate(tasks, 1):
        print(f"[{i}/{total}] Sedang membuat: {task['name']}")
        path = generate_scientific_figure(
            prompt=task["prompt"],
            output_filename=task.get("filename", f"{output_dir}/figure_{i:02d}.png"),
            resolution=task.get("resolution", "4K"),
            aspect_ratio=task.get("aspect_ratio", "4:3")
        )
        if path:
            results["success"].append({"name": task["name"], "path": path})
            print(f"  ✓ Selesai: {path}")
        else:
            results["failed"].append(task["name"])
            print(f"  ✗ Gagal: {task['name']}")
        # Menghindari pembatasan laju (rate limit)
        if i < total:
            time.sleep(2)

    print(f"\nPembuatan selesai: Berhasil {len(results['success'])} gambar, Gagal {len(results['failed'])} gambar")
    print(f"Biaya aktual: ${len(results['success']) * 0.05:.2f}")
    return results


if __name__ == "__main__":
    results = batch_generate_figures(FIGURE_TASKS)

💰 Perbandingan Biaya: Untuk menghasilkan 20 gambar ilmiah (satu set lengkap ilustrasi makalah), biaya resmi Google adalah $4,80, sedangkan melalui APIYI apiyi.com hanya $1,00, hemat 79%. Untuk skenario penelitian ilmiah yang memerlukan iterasi dan modifikasi rutin, keunggulan biaya ini sangat signifikan.

Teknik Lanjutan Petunjuk (Prompt) untuk Gambar Ilmiah

Rumus Struktur Petunjuk

Petunjuk gambar ilmiah yang berkualitas = Definisi Subjek + Spesifikasi Gaya + Daftar Elemen + Persyaratan Label + Parameter Resolusi

Kesalahan Umum dan Cara Memperbaikinya

Masalah 1: Posisi label teks berantakan

❌ Petunjuk Salah: "label the proteins"
✅ Petunjuk Perbaikan: "Each protein shown as rectangle with bold label text centered inside,
              all labels: Arial 12pt equivalent, black text on white background"

Masalah 2: Arah jalur (pathway) membingungkan

❌ Petunjuk Salah: "show the signaling cascade"
✅ Petunjuk Perbaikan: "Top-to-bottom vertical flow: step 1 at top → step 2 → step 3 at bottom,
              directional arrows pointing downward between each component"

Masalah 3: Warna kurang kontras/pembeda

❌ Petunjuk Salah: "use different colors for each component"
✅ Petunjuk Perbaikan: "Color coding: membrane proteins #3b82f6 (blue), cytoplasmic #10b981 (green),
              nuclear #f97316 (orange), inhibitory elements #ef4444 (red)"

Rekomendasi Resolusi dan Rasio Aspek untuk Berbagai Skenario Disiplin Ilmu

Rasio aspek gambar ilmiah sangat memengaruhi hasil tata letak (layout). Berikut adalah rekomendasi parameter berdasarkan skenario publikasi:

Dari Petunjuk hingga Publikasi: Alur Kerja Lengkap Ilustrasi Makalah

Mengambil contoh makalah biologi sel, berikut adalah alur kerja ilustrasi lengkapnya:

Langkah 1: Perencanaan Struktur Diagram (Tanpa biaya API)

Tentukan jenis dan jumlah diagram yang dibutuhkan:
- Figure 1: Diagram mekanisme model penelitian (jalur sinyal) → Vertikal 3:4
- Figure 2: Diagram alir desain eksperimen → Horizontal 16:9
- Figure 3A-C: Diagram multi-panel hasil data → 16:9, tata letak 2×3
- Supplementary: Skema struktur sel × 2 → 4:3
Total 6 gambar, estimasi biaya APIYI: $0.30

Langkah 2: Generasi dan Iterasi Per Gambar (Sekitar $0.05 per kali)

# Generasi → Cek → Revisi petunjuk → Generasi ulang
# Iterasi tipikal: 2-3 kali per gambar, total biaya per gambar $0.10-$0.15

Langkah 3: Verifikasi Akurasi (Langkah wajib)

Cek silang dengan database KEGG / UniProt / Reactome:
- Ejaan nama protein ✓
- Arah jalur dan arti panah ✓
- Kebenaran hubungan interaksi ✓

Langkah 4: Pemrosesan Format

4K PNG → TIFF 300 DPI sesuai permintaan jurnal (gunakan GIMP atau Photoshop untuk konversi)
Jika butuh gambar vektor: Impor PNG ke Adobe Illustrator untuk dilakukan tracing

🎯 Perbandingan Efisiensi: Menggambar manual satu set ilustrasi makalah (6 gambar) biasanya memakan waktu 2-5 hari kerja. Dengan menggunakan Nano Banana Pro + APIYI, seluruh proses hanya butuh sekitar 2-4 jam dengan biaya kurang dari $1. Disarankan untuk mendapatkan API Key melalui APIYI (apiyi.com) dan langsung gunakan templat dalam artikel ini untuk memangkas siklus persiapan makalah Anda secara signifikan.

平台价格与 API 对比

🎯 选择建议：对于科研人员和实验室来说，论文修改往往需要反复调整图表，批量生成需求大。建议通过 APIYI apiyi.com 接入，以最低成本完成批量出图。平台支持谷歌原生 Gemini 格式，无需格式转换，直接兼容本文所有代码示例。

Pertanyaan Umum (FAQ)

Create a multi-panel scientific figure (2 rows × 3 columns, labeled A-F):
Panel A (top-left): [描述A图内容]
Panel B (top-center): [描述B图内容]
Panel C (top-right): [描述C图内容]
Panel D (bottom-left): [描述D图内容]
Panel E (bottom-center): [描述E图内容]
Panel F (bottom-right): [描述F图内容]
Each panel: white background, bold letter label top-left (A, B, C...),
thin gray border between panels, consistent color scheme.
4K resolution, 16:9 aspect ratio.

Kesimpulan

Poin-poin utama dalam menggunakan Nano Banana Pro untuk ilustrasi ilmiah:

1. Presisi Teks adalah Keunggulan Terbesar: Akurasi multibahasa mencapai 97%+, rendering nama protein dan label jalur sangat presisi, mengungguli semua alat sejenis.
2. Struktur Petunjuk Khusus untuk 5 Jenis Skenario: Gunakan templat "aliran kaskade vertikal" untuk diagram jalur sinyal, "aliran langkah horizontal" untuk alur eksperimen, dan tentukan tata letak panel untuk gambar komposit.
3. Pilih APIYI untuk Harga Lebih Hemat: Hanya $0.05/gambar (di situs resmi $0.24). Biaya pembuatan ilustrasi makalah secara batch bisa dipangkas hingga 79%, serta mendukung pemanggilan langsung format asli Google.
4. Wajib Verifikasi Akurasi Sebelum Submit: Gambar AI mungkin mengandung kesalahan detail profesional, sehingga perlu divalidasi dengan basis data otoritatif.

Kami merekomendasikan untuk membangun alur kerja otomatisasi ilustrasi ilmiah melalui APIYI apiyi.com. Simpan kode dalam artikel ini sebagai templat, lalu ganti petunjuk sesuai kebutuhan untuk pembuatan batch guna meningkatkan efisiensi persiapan makalah Anda secara signifikan.

Referensi

1. Dokumentasi Pembuatan Gambar Google Gemini API

   • Tautan: ai.google.dev/gemini-api/docs/image-generation
   • Deskripsi: Deskripsi parameter resmi Nano Banana Pro, termasuk praktik terbaik pembuatan gambar ilmiah.

2. Pengenalan Kerangka Kerja Google PaperBanana

   • Tautan: the-decoder.com/googles-paperbanana-uses-five-ai-agents-to-auto-generate-scientific-diagrams
   • Deskripsi: Detail teknis kerangka kerja multi-agen Google untuk pembuatan ilustrasi akademik secara otomatis.

3. Evaluasi Aplikasi Nano Banana Pro dalam Ilmu Hayati

   • Tautan: intuitionlabs.ai/articles/gemini-nano-banana-pro-life-sciences
   • Deskripsi: Evaluasi performa sistem untuk skenario biologi sel dan biologi molekuler.

4. Dokumentasi Akses Platform APIYI

   • Tautan: docs.apiyi.com
   • Deskripsi: Cara mendapatkan API Key, instruksi akses format asli Gemini, dan detail harga.

Penulis: Tim Teknis
Diskusi Teknis: Jangan ragu untuk membagikan karya ilustrasi ilmiah Anda di kolom komentar. Untuk tips menggambar AI lainnya, silakan kunjungi komunitas teknis APIYI di apiyi.com.
