Nano Banana Pro 制作建筑正交蓝图：4 步生成专业级技术图纸

作者注:详解如何使用 Nano Banana Pro (Gemini 3 Pro Image) 制作建筑正交蓝图,从平面图、立面图到剖面图,快速生成符合 CAD 标准的技术图纸

传统建筑蓝图制作需要精通 AutoCAD、Revit 等专业软件,耗时数小时甚至数天。Nano Banana Pro (Gemini 3 Pro Image Preview) 通过强大的视觉推理能力,让你用一句提示词即可生成符合专业标准的正交蓝图,包含平面图 (Plan)、立面图 (Elevation) 和剖面图 (Section)。

核心价值: 读完本文,你将学会使用 Nano Banana Pro 生成建筑正交蓝图,掌握线型控制、标注规范和多视图组合技巧,将概念设计转化为可施工的技术图纸。

Nano Banana Pro 建筑蓝图核心能力

Nano Banana Pro 是 Google DeepMind 基于 Gemini 3 Pro 推出的图像生成模型,在 2025 年底因其卓越的 建筑可视化能力 在建筑界引发病毒式传播。其在技术图纸生成方面的核心能力包括:

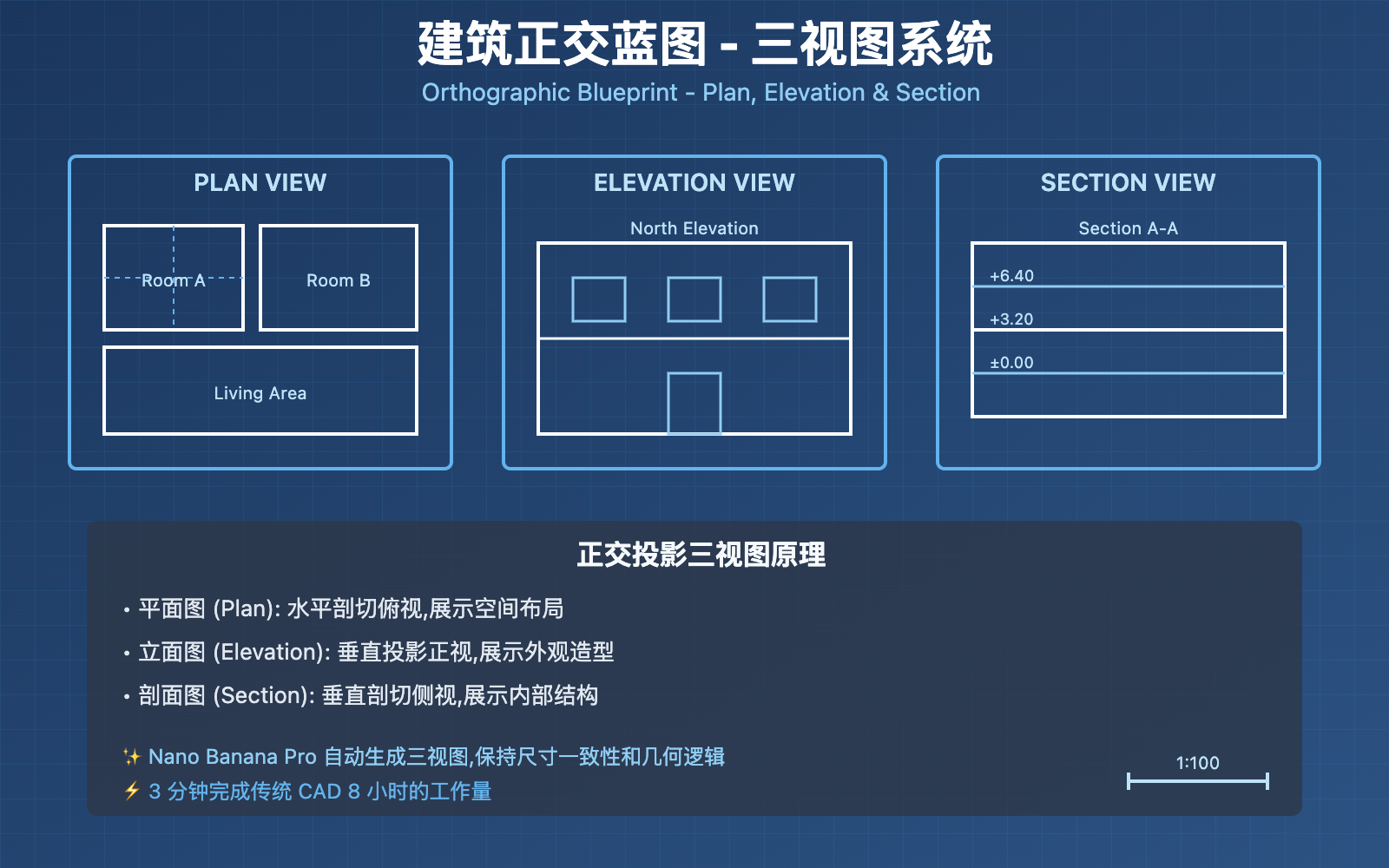

什么是建筑正交蓝图 (Orthographic Blueprint)?

建筑正交蓝图是使用 正交投影 (Orthographic Projection) 技术绘制的建筑技术图纸,遵循严格的制图标准。与透视图不同,正交投影保持尺寸比例精确,是建筑施工的法定依据。

三大核心视图:

1. 平面图 (Plan View): 从上方俯视建筑水平剖切后的投影,展示房间布局、墙体位置、门窗开口
2. 立面图 (Elevation View): 从正前方、侧方等方向观察建筑外观,展示外立面设计、高度关系
3. 剖面图 (Section View): 沿垂直面剖切建筑,展示内部空间层高、结构关系、楼板厚度

技术规范:

• 线型标准: 粗线 (0.5-0.7mm) 表示剖切部分,细线 (0.18-0.25mm) 表示投影部分
• 比例尺: 1:50、1:100、1:200 等标准建筑比例
• 标注系统: 尺寸标注、标高标注、材料标注、图纸索引
• 网格系统: 结构轴线编号 (A-Z, 1-99)

Nano Banana Pro 建筑蓝图生成流程

第一步: 准备参考图像或概念描述

Nano Banana Pro 支持两种输入方式:

方式 1: 基于参考图像生成蓝图

上传建筑照片、3D 渲染图或手绘草图,AI 自动反向工程为技术蓝图。

示例提示词:

Create an orthographic blueprint that describes this building in plan, elevation, and section.

Technical requirements:
- Use strict CAD linework with variable line weights
- Thick lines (0.7mm) for cut elements (walls, ground)
- Thin lines (0.25mm) for projected elements (doors, windows, furniture)
- Include dimensions in meters
- Label "North Elevation" and "Main Entrance"
- Add structural grid lines (A-D, 1-5)
- Use technical architectural font for annotations
- Include scale bar (1:100)

Layout: Grid format with Plan View (top left), Front Elevation (top right), Section A-A (bottom)

方式 2: 纯文本描述生成蓝图

直接用自然语言描述建筑设计意图,AI 自动生成规范蓝图。

示例提示词:

Generate an orthographic blueprint for a two-story modern villa.

Building specifications:
- Ground floor: Living room (6m x 8m), Kitchen (4m x 5m), Bathroom (2m x 3m)
- Second floor: Master bedroom (5m x 6m), Two bedrooms (4m x 4m each), Bathroom (2m x 3m)
- Total footprint: 12m x 10m
- Floor height: 3.2m each
- Flat roof with parapet

Blueprint requirements:
- Plan view showing room layout and furniture placement
- North and South elevations showing fenestration
- Section view cutting through main staircase
- Technical line weights and dimension annotations
- Scale 1:100

关键技巧:

• 明确线型要求: "strict CAD linework" / "variable line weights"
• 指定视图类型: "plan", "elevation", "section"
• 包含尺寸信息: 房间尺寸、楼层高度、开间进深
• 标注要求: "label", "annotate", "dimension lines"
• 比例尺: 明确图纸比例 (1:50 / 1:100 / 1:200)

第二步: 调用 API 生成蓝图

以下是使用 Python 调用 Nano Banana Pro API 生成建筑蓝图的代码示例 (通过 API易平台):

import openai

client = openai.OpenAI(
    api_key="YOUR_APIYI_KEY",
    base_url="https://vip.apiyi.com/v1"
)

response = client.images.generate(
    model="gemini-3-pro-image-preview",
    prompt="""Create an orthographic blueprint for Neuschwanstein Castle in plan, elevation, and section.

    Use professional CAD linework with variable line weights.
    Include dimension annotations and scale 1:200.""",
    size="2048x2048",
    quality="hd"
)

blueprint_url = response.data[0].url
print(f"蓝图生成成功: {blueprint_url}")

import openai
from typing import Optional, List

def generate_architectural_blueprint(
    building_description: str,
    views: List[str] = ["plan", "elevation", "section"],
    scale: str = "1:100",
    line_weights: bool = True,
    dimensions: bool = True,
    resolution: str = "2048x2048"
) -> str:
    """
    生成建筑正交蓝图

    Args:
        building_description: 建筑描述或参考图像路径
        views: 需要生成的视图类型
        scale: 图纸比例
        line_weights: 是否使用可变线宽
        dimensions: 是否包含尺寸标注
        resolution: 输出分辨率 (2048x2048 或 4096x4096)

    Returns:
        生成图像的 URL
    """
    client = openai.OpenAI(
        api_key="YOUR_APIYI_KEY",
        base_url="https://vip.apiyi.com/v1"
    )

    # 构建技术规范
    technical_specs = []

    if line_weights:
        technical_specs.append("Use strict CAD linework with variable line weights")
        technical_specs.append("Thick lines (0.7mm) for cut elements")
        technical_specs.append("Thin lines (0.25mm) for projected elements")

    if dimensions:
        technical_specs.append("Include dimension annotations in meters")
        technical_specs.append("Add structural grid lines")

    technical_specs.append(f"Scale: {scale}")
    technical_specs.append("Use technical architectural font")

    # 构建视图布局
    view_layout = ", ".join([f"{v.capitalize()} View" for v in views])

    # 完整提示词
    prompt = f"""Create an orthographic blueprint for: {building_description}

Views required: {view_layout}

Technical requirements:
{chr(10).join(f"- {spec}" for spec in technical_specs)}

Layout: Professional blueprint grid with all views labeled
Background: Light blue grid paper (typical blueprint style)
"""

    try:
        response = client.images.generate(
            model="gemini-3-pro-image-preview",
            prompt=prompt,
            size=resolution,
            quality="hd"
        )
        return response.data[0].url
    except Exception as e:
        return f"生成失败: {str(e)}"

# 使用示例
result = generate_architectural_blueprint(
    building_description="A modern single-family house with 3 bedrooms, 2 bathrooms, and open-plan living area",
    views=["plan", "north_elevation", "south_elevation", "section"],
    scale="1:100",
    line_weights=True,
    dimensions=True,
    resolution="2048x2048"
)
print(result)

快速测试: 通过 API易 apiyi.com 获取 Nano Banana Pro 的测试额度,平台统一支持 OpenAI SDK 调用格式。访问 imagen.apiyi.com 可在线体验蓝图生成效果,无需编程即可测试。

第三步: 优化线型和标注

Nano Banana Pro 支持多轮对话编辑,可针对生成的蓝图进行精细调整:

常见优化需求:

1. 调整线型粗细

   Make the wall lines thicker (0.9mm) and furniture lines lighter (0.15mm) for better contrast


2. 添加尺寸标注

   Add dimension lines showing room sizes in meters. Include overall building dimensions (length x width)


3. 补充剖面标注

   In the section view, add floor height annotations (e.g., "FL +0.00", "FL +3.20", "FL +6.40")
   Add material hatching for concrete walls and indicate insulation layers


4. 优化网格系统

   Add structural grid lines labeled A-D (vertical) and 1-5 (horizontal)
   Show grid spacing dimensions


5. 调整视图布局

   Rearrange the layout: Plan view at top, Front and Rear elevations in middle row, Section A-A at bottom
   Align all views to the same baseline for consistency


专业技巧:

• 使用建筑术语如 "hatch", "baseline", "grid spacing" 提升精度
• 明确指定线宽数值 (如 0.7mm, 0.25mm) 而非 "thick/thin"
• 参考标准图集规范 (如 GB/T 50104-2010 建筑制图标准)

第四步: 导出和后期处理

生成的蓝图可直接用于:

• 设计提案: 客户汇报时的概念图纸
• 施工参考: 小型项目的施工指导图
• 教学演示: 建筑教育中的案例展示

后期优化建议:

1. 导入 CAD 软件: 使用 Adobe Illustrator 或 Inkscape 打开 PNG,转换为矢量图形
2. 精细化调整: 在 AutoCAD 中补充精确尺寸和材料标注
3. 打印输出: 2K 分辨率适合 A3 打印,4K 适合 A1 大幅面

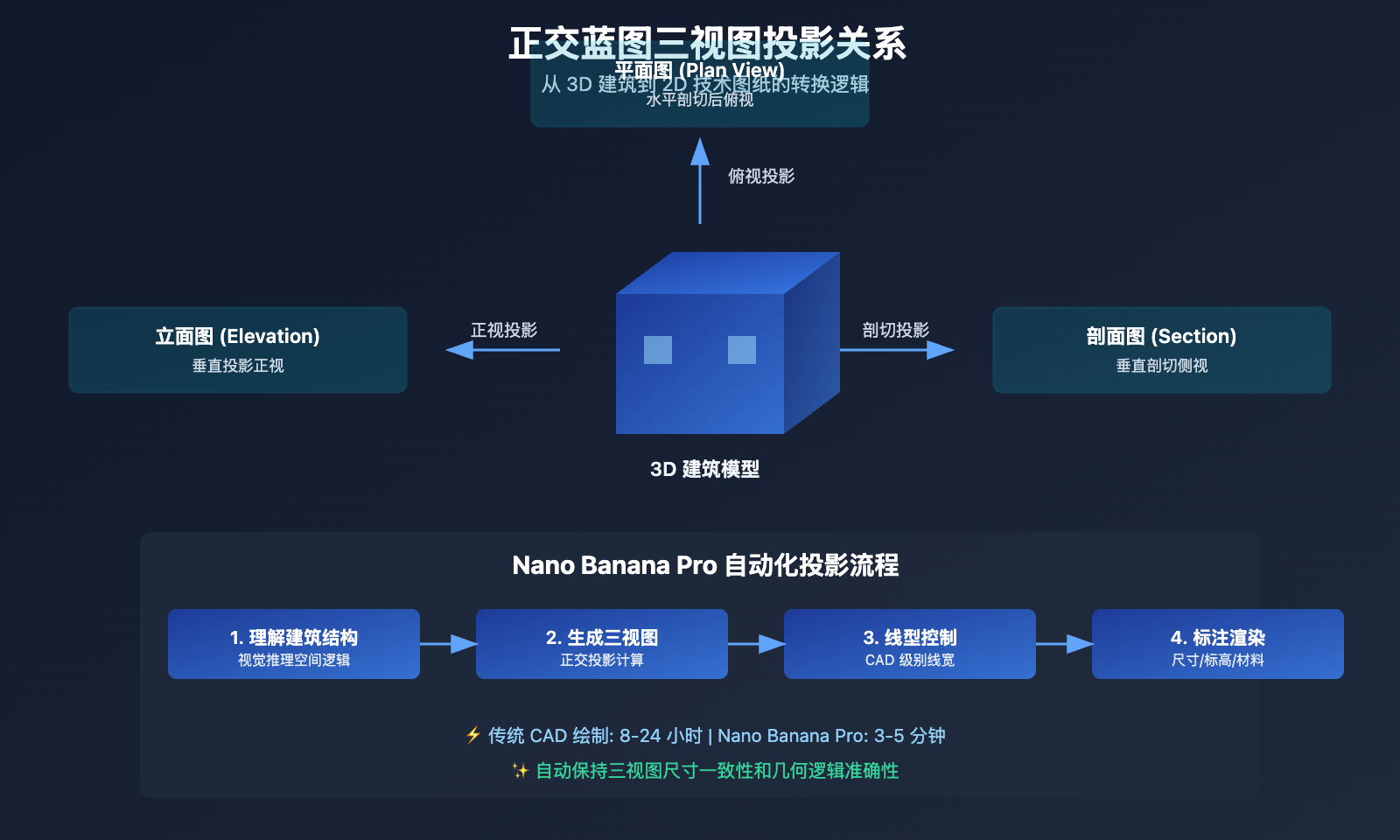

Nano Banana Pro 蓝图生成技术解析

1. 视觉推理 (Visual Reasoning)

Nano Banana Pro 的核心优势在于 "derendering" 反向工程能力,即从视觉信息反推结构逻辑。

技术原理:

• 识别建筑照片中的墙体、门窗、屋顶等元素
• 推断空间深度和层高关系
• 自动生成符合几何逻辑的平立剖视图

实际应用:
根据 Architizer Journal 报道,建筑师 Sarah Chen 使用 Nano Banana Pro 将历史建筑照片反向生成为精确蓝图,用于修复项目的技术图纸编制,将传统测绘时间从 2 周缩短到 30 分钟。

2. CAD 级别线型控制

根据 Google AI 官方文档,Nano Banana Pro 支持专业 CAD 线型规范:

提示词示例:

Use professional CAD line weights:
- 0.9mm thick continuous lines for cut walls and structural elements
- 0.35mm medium lines for visible edges and door/window frames
- 0.18mm thin lines for floor patterns and furniture details
- 0.18mm dashed lines for hidden elements (upper floor projection)
- 0.25mm dash-dot lines for structural grid axes

3. 文本标注系统

Nano Banana Pro 的 文本渲染能力 在建筑蓝图中至关重要:

支持的标注类型:

• 尺寸标注: 房间尺寸、墙体厚度、门窗洞口
• 标高标注: 楼层标高 (±0.000, +3.200)
• 材料标注: 墙体材质 (240mm 砖墙, C30 混凝土)
• 图纸索引: 图纸编号、比例尺、北向指示
• 房间编号: 功能分区标识 (01 客厅, 02 卧室)

字体规范:

• 西文: Arial, Helvetica (简洁无衬线)
• 中文: 黑体、仿宋 (清晰易读)
• 数字: 等宽字体 (对齐尺寸标注)

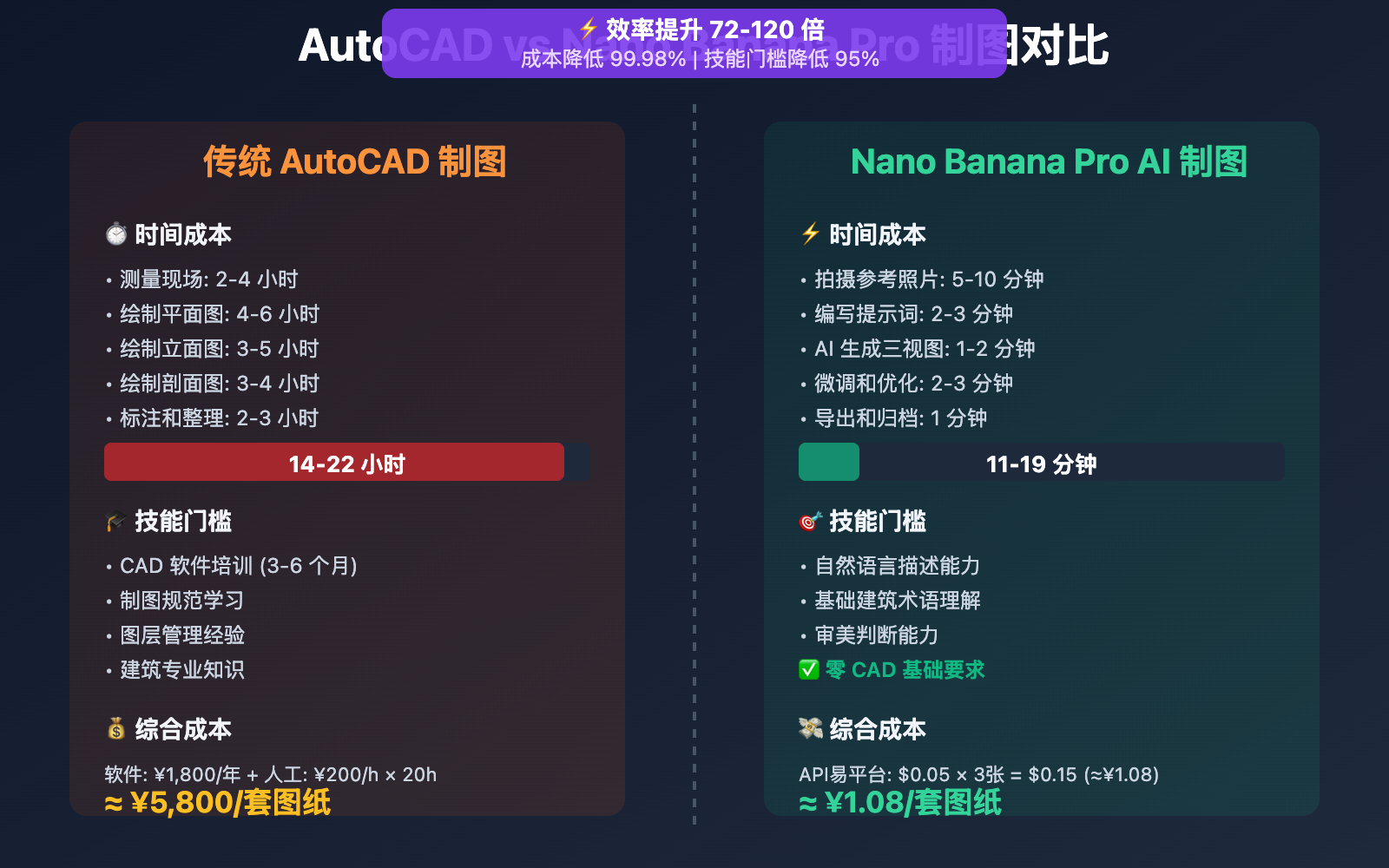

Nano Banana Pro vs 传统 CAD 软件对比

结论: Nano Banana Pro 适合 设计前期 快速出图,传统 CAD 适合 施工阶段 精确制图。最佳实践是结合使用: AI 生成初稿 → CAD 精细化 → 施工图审查。

对比说明: 上述时间数据来自 ArchiLabs.ai 实测报告。可通过 API易 apiyi.com 平台以 $0.05/张 的价格进行验证 (相比 Google 官方 4K 定价 $0.24/张,节省 79%)。

Nano Banana Pro 建筑蓝图高级技巧

1. 多视图组合生成

参考 iMini AI 教程,可一次生成完整图纸集:

prompt = """Generate a complete orthographic blueprint set for a modern art gallery.

Required views:
1. Ground Floor Plan (1:100) - showing exhibition halls, entrance lobby, cafe
2. First Floor Plan (1:100) - showing administrative offices, storage
3. North Elevation (1:100) - main entrance facade
4. South Elevation (1:100) - rear service entrance
5. Section A-A (1:100) - cutting through main exhibition hall showing double-height space
6. Section B-B (1:100) - cutting through staircase

Layout: 2x3 grid with consistent alignment
Technical: CAD line weights, dimension annotations, structural grid (A-F, 1-8)
Style: Professional blueprint on light blue grid paper
"""

优势: 所有视图自动对齐,确保尺寸一致性。

2. 历史建筑测绘

Nano Banana Pro 可将历史建筑照片反向工程为测绘图纸:

# 上传历史建筑照片
with open("historic_building.jpg", "rb") as img:
    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt="""Reverse engineer this historic building into an orthographic blueprint.

        Generate:
        - Measured floor plan with room dimensions
        - Front and side elevations showing architectural details
        - Section view revealing ceiling heights and structural system

        Preserve:
        - Original window proportions and spacing
        - Decorative elements (cornices, pilasters, moldings)
        - Roof pitch and chimney locations

        Technical: 1:50 scale, detailed dimension annotations""",
        image=img
    )

应用场景: 文物保护、历史建筑修复、旧建筑改造。

3. 参数化设计迭代

利用 Nano Banana Pro 快速生成多个设计方案:

# 批量生成不同户型方案
for layout in ["1-bedroom", "2-bedroom", "3-bedroom"]:
    prompt = f"""Generate floor plan blueprint for a {layout} apartment unit.

    Specifications:
    - Total area: {"50sqm" if layout == "1-bedroom" else "80sqm" if layout == "2-bedroom" else "120sqm"}
    - Include: Living room, Kitchen, Bathroom(s), Bedroom(s), Balcony
    - Open-plan living/dining area
    - Efficient circulation (minimize corridor space)

    Blueprint requirements:
    - 1:50 scale with dimension annotations
    - Furniture layout showing functional zones
    - Door swing directions and window positions
    - Total area calculation annotation
    """

    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt=prompt
    )

    # 保存方案对比
    print(f"{layout} 方案已生成")

效率提升: 传统手绘 3 个方案需 6-8 小时,AI 生成仅需 3 分钟。

实际应用场景与案例

场景 1: 建筑竞赛快速出图

需求: 48 小时竞赛时限内完成概念设计和技术图纸

解决方案:

1. 草图阶段: 手绘概念草图 (2 小时)
2. AI 生成蓝图: 上传草图,生成平立剖三视图 (10 分钟)
3. 方案迭代: 根据评审反馈调整设计 (5 轮迭代,共 1 小时)
4. 精细化: 导入 CAD 补充细节标注 (4 小时)

时间对比:

• 传统流程: 草图 2h + CAD 绘图 20h = 22 小时
• AI 辅助流程: 草图 2h + AI 生成 1h + CAD 精修 4h = 7 小时
• 节省 15 小时 (提升 68% 效率)

场景 2: 室内设计平面图生成

需求: 为客户提供 3 种不同风格的室内布局方案

工作流:

测量现场尺寸 → 输入户型参数 → AI 生成 3 种布局 → 客户选择 → 深化设计

实际案例 (来自 Fenestra 博客):
室内设计师 Lisa Wang 使用 Nano Banana Pro 为 120㎡ 住宅生成 现代简约、北欧风、工业风 三种平面布局,客户当场确定方案,从初次见面到签约仅用 1 小时 (传统流程需 1-2 周)。

场景 3: 建筑教育案例演示

需求: 建筑学教学中快速展示正交投影原理

教学流程:

1. 展示建筑 3D 模型或照片
2. 使用 Nano Banana Pro 实时生成平立剖视图
3. 学生理解三视图与实际建筑的对应关系

教学优势:

• 传统方法: 教师手绘示范 (30 分钟) + 学生练习 (2 小时)
• AI 辅助方法: 实时生成演示 (5 分钟) + 学生理解原理 (30 分钟)
• 节省 70% 教学时间,学生可将精力投入设计思维而非机械制图

Nano Banana Pro API 定价与平台选择

官方定价 (Google Vertex AI)

企业订阅: Google Cloud 企业账户需额外支付平台管理费 (月费 $100+)

API易平台定价 ⭐ 推荐

基础定价

• 统一价格: $0.05/张 (不分分辨率,1K/2K/4K 全覆盖)
• 折扣力度:
  • 相比官方 4K: 节省 79% (约 2 折)
  • 相比官方 2K: 节省 63% (约 3.7 折)

建筑设计团队专享优惠

适用对象: 日均消耗 > 5000 张图的设计院、建筑事务所、BIM 咨询公司

成本计算示例:

假设中型设计院月生成 5,000 张 蓝图 (含平立剖视图):

年度节省: $12,000 (节省 83%)

额外价值: 按设计师月薪 ¥12,000 计算,AI 辅助制图每月节省 40 小时人工 = 节省 ¥6,000 人工成本,ROI 回报率 2400%。

性能优势

• 生成速度:
  • 1K/2K: 约 30 秒/张
  • 4K: 约 1 分钟/张
• 稳定性: 基于 Google Cloud T3 等级及以上 企业账户
• 并发控制: 不限并发,支持团队协作批量生成
• 日产能: 平台日均处理 10 万+ 张图片 (2026 年 1 月数据)

支付方式

• ✅ 支付宝 / 微信支付
• ✅ USDT (方便海外客户,已服务欧美建筑事务所)
• ✅ 对公转账 (支持企业采购发票)
• ✅ 无需海外信用卡

快速开始

• 开发文档: docs.apiyi.com
• 官方网站: api.apiyi.com
• 在线测试: imagen.apiyi.com (免费体验 Nano Banana Pro 蓝图生成效果)

常见问题

Scale: 1:100 (indicate with scale bar showing 0-1-2-5-10 meters)
Include dimension annotations:
- Overall building: 12.0m x 8.5m
- Room sizes: Living room 6.0m x 4.5m, Bedroom 3.6m x 3.3m
- Wall thickness: 240mm exterior walls, 120mm interior partitions

总结

Nano Banana Pro 建筑正交蓝图生成的核心优势:

1. 视觉推理: 自动理解建筑空间逻辑,生成符合几何规范的多视图
2. CAD 级线型: 粗细线自动区分剖切/投影元素,符合制图标准
3. 高效迭代: 3 分钟完成传统 8 小时的平立剖三视图绘制
4. 成本优势: 通过 API易平台调用,成本仅为 Google 官方的 2 折

对于建筑师、室内设计师、建筑学学生而言,Nano Banana Pro 将技术制图从 "耗时的机械劳动" 转变为 "快速的设计工具",让设计师将 80% 的时间投入创意思考,仅 20% 用于图纸表达。

推荐通过 API易 apiyi.com 快速验证效果,平台提供免费测试额度、统一 OpenAI SDK 调用格式,以及覆盖 1K-4K 分辨率的 $0.05/张 优惠定价。访问 imagen.apiyi.com 即可在线体验建筑蓝图生成效果。

作者: 技术团队
技术交流: 欢迎在评论区分享你的建筑蓝图作品,更多 AI 建筑设计资料可访问 API易 apiyi.com 技术社区

参考资料:

• Nano Banana Pro 官方文档
• The Nano Banana Effect: Architectural Visualization
• How to Use Nano Banana Pro for Architecture
• Google AI Nano Banana for Architecture
• Gemini 3 Pro Image Documentation
