Nano Banana Proで建築正投影図を作成：4ステップでプロフェッショナルレベルの技術図面を生成

従来の建築図面作成にはAutoCAD、Revitなどの専門ソフトウェアの習熟が必要で、数時間から数日を要していました。Nano Banana Pro (Gemini 3 Pro Image Preview) は強力な視覚推論能力により、1つのプロンプトで専門標準に準拠した正投影図を生成でき、平面図 (Plan)、立面図 (Elevation)、断面図 (Section) が含まれます。

コアバリュー: この記事を読み終えると、Nano Banana Proを使用した建築正投影図の生成方法を習得し、線種制御、寸法記入規範、複数ビュー組み合わせテクニックを身につけ、コンセプトデザインを施工可能な技術図面に変換できるようになります。

Nano Banana Pro 建築図面のコア機能

Nano Banana ProはGoogle DeepMindがGemini 3 Proをベースに開発した画像生成モデルで、2025年末にその卓越した 建築ビジュアライゼーション能力 により建築業界でバイラル的な広がりを見せました。技術図面生成におけるコア機能は以下の通りです:

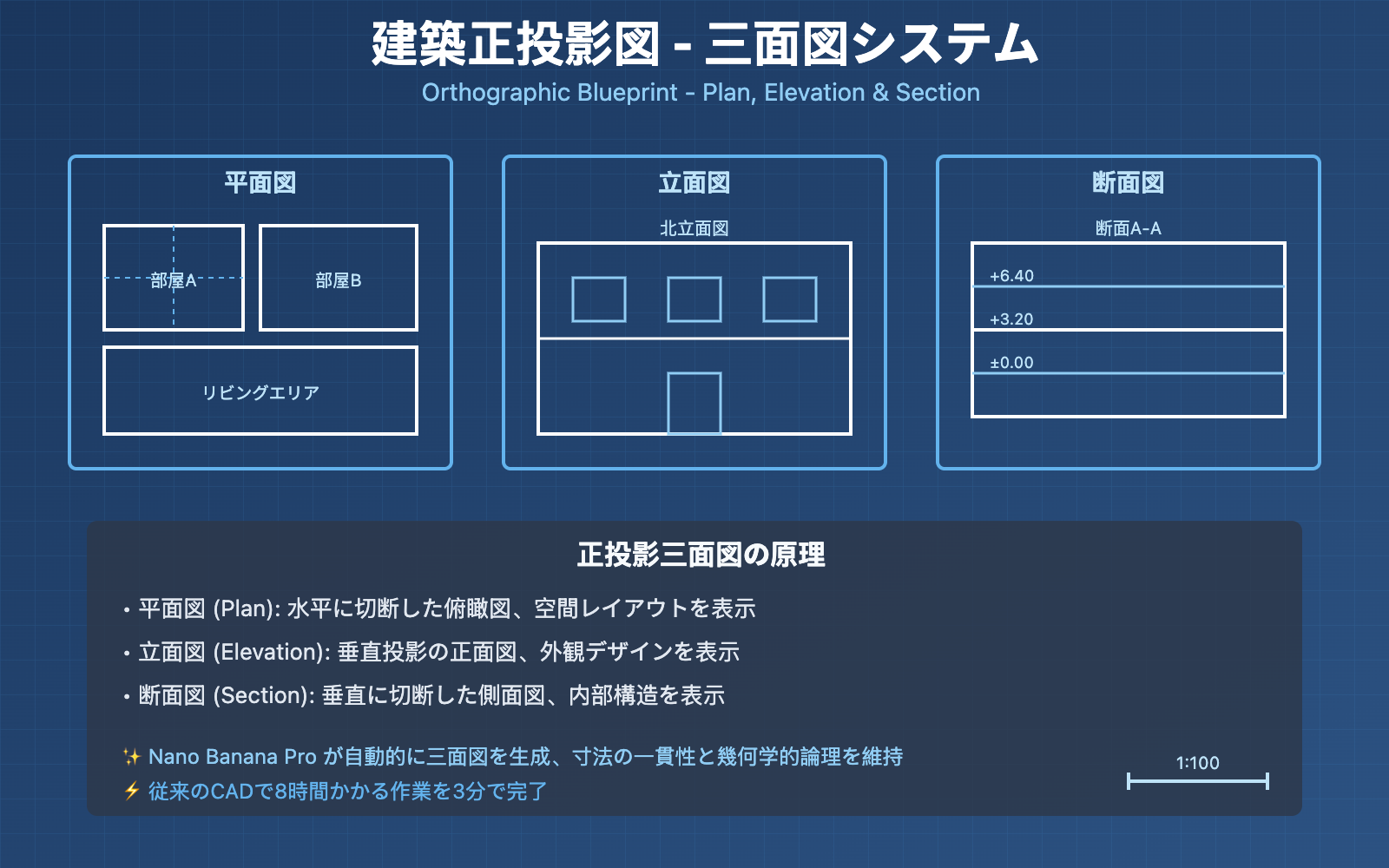

建築正投影図 (Orthographic Blueprint) とは?

建築正投影図は 正投影法 (Orthographic Projection) 技術を用いて描かれる建築技術図面で、厳格な製図標準に従います。透視図とは異なり、正投影法は寸法比率を正確に維持し、建築施工の法的根拠となります。

3つのコアビュー:

1. 平面図 (Plan View): 建築を上から俯瞰し水平に切断した投影図、部屋レイアウト、壁の位置、開口部を表示
2. 立面図 (Elevation View): 正面、側面などの方向から建築外観を観察、外装デザイン、高さ関係を表示
3. 断面図 (Section View): 垂直面で建築を切断、内部空間の階高、構造関係、床スラブ厚を表示

技術規範:

• 線種標準: 太線 (0.5-0.7mm) は切断部分、細線 (0.18-0.25mm) は投影部分を表示
• 縮尺: 1:50、1:100、1:200などの標準建築縮尺
• 記入システム: 寸法記入、レベル記入、材料記入、図面索引
• グリッドシステム: 構造軸線番号 (A-Z, 1-99)

Nano Banana Pro 建築ブループリント生成フロー

ステップ1: 参考画像またはコンセプト説明の準備

Nano Banana Proは2つの入力方式をサポートしています:

方式1: 参考画像に基づくブループリント生成

建築写真、3Dレンダリング、または手描きスケッチをアップロードすると、AIが自動的に技術ブループリントにリバースエンジニアリングします。

プロンプト例:

Create an orthographic blueprint that describes this building in plan, elevation, and section.

Technical requirements:
- Use strict CAD linework with variable line weights
- Thick lines (0.7mm) for cut elements (walls, ground)
- Thin lines (0.25mm) for projected elements (doors, windows, furniture)
- Include dimensions in meters
- Label "North Elevation" and "Main Entrance"
- Add structural grid lines (A-D, 1-5)
- Use technical architectural font for annotations
- Include scale bar (1:100)

Layout: Grid format with Plan View (top left), Front Elevation (top right), Section A-A (bottom)

方式2: 純粋なテキスト説明によるブループリント生成

自然言語で建築設計の意図を直接記述すると、AIが自動的に標準ブループリントを生成します。

プロンプト例:

Generate an orthographic blueprint for a two-story modern villa.

Building specifications:
- Ground floor: Living room (6m x 8m), Kitchen (4m x 5m), Bathroom (2m x 3m)
- Second floor: Master bedroom (5m x 6m), Two bedrooms (4m x 4m each), Bathroom (2m x 3m)
- Total footprint: 12m x 10m
- Floor height: 3.2m each
- Flat roof with parapet

Blueprint requirements:
- Plan view showing room layout and furniture placement
- North and South elevations showing fenestration
- Section view cutting through main staircase
- Technical line weights and dimension annotations
- Scale 1:100

重要なテクニック:

• 線種要件の明確化: "strict CAD linework" / "variable line weights"
• ビュータイプの指定: "plan", "elevation", "section"
• 寸法情報の含有: 部屋の寸法、階高、スパン
• 注釈要件: "label", "annotate", "dimension lines"
• 縮尺: 図面の縮尺を明確化 (1:50 / 1:100 / 1:200)

ステップ2: APIを呼び出してブループリントを生成

以下はPythonを使用してNano Banana Pro APIを呼び出し、建築ブループリントを生成するコード例です(APIYIプラットフォーム経由):

import openai

client = openai.OpenAI(
    api_key="YOUR_APIYI_KEY",
    base_url="https://vip.apiyi.com/v1"
)

response = client.images.generate(
    model="gemini-3-pro-image-preview",
    prompt="""Create an orthographic blueprint for Neuschwanstein Castle in plan, elevation, and section.

    Use professional CAD linework with variable line weights.
    Include dimension annotations and scale 1:200.""",
    size="2048x2048",
    quality="hd"
)

blueprint_url = response.data[0].url
print(f"ブループリント生成成功: {blueprint_url}")

import openai
from typing import Optional, List

def generate_architectural_blueprint(
    building_description: str,
    views: List[str] = ["plan", "elevation", "section"],
    scale: str = "1:100",
    line_weights: bool = True,
    dimensions: bool = True,
    resolution: str = "2048x2048"
) -> str:
    """
    建築正投影ブループリントを生成

    Args:
        building_description: 建築の説明または参考画像パス
        views: 生成するビュータイプ
        scale: 図面縮尺
        line_weights: 可変線幅を使用するか
        dimensions: 寸法注釈を含めるか
        resolution: 出力解像度 (2048x2048 または 4096x4096)

    Returns:
        生成画像のURL
    """
    client = openai.OpenAI(
        api_key="YOUR_APIYI_KEY",
        base_url="https://vip.apiyi.com/v1"
    )

    # 技術仕様を構築
    technical_specs = []

    if line_weights:
        technical_specs.append("Use strict CAD linework with variable line weights")
        technical_specs.append("Thick lines (0.7mm) for cut elements")
        technical_specs.append("Thin lines (0.25mm) for projected elements")

    if dimensions:
        technical_specs.append("Include dimension annotations in meters")
        technical_specs.append("Add structural grid lines")

    technical_specs.append(f"Scale: {scale}")
    technical_specs.append("Use technical architectural font")

    # ビューレイアウトを構築
    view_layout = ", ".join([f"{v.capitalize()} View" for v in views])

    # 完全なプロンプト
    prompt = f"""Create an orthographic blueprint for: {building_description}

Views required: {view_layout}

Technical requirements:
{chr(10).join(f"- {spec}" for spec in technical_specs)}

Layout: Professional blueprint grid with all views labeled
Background: Light blue grid paper (typical blueprint style)
"""

    try:
        response = client.images.generate(
            model="gemini-3-pro-image-preview",
            prompt=prompt,
            size=resolution,
            quality="hd"
        )
        return response.data[0].url
    except Exception as e:
        return f"生成失敗: {str(e)}"

# 使用例
result = generate_architectural_blueprint(
    building_description="A modern single-family house with 3 bedrooms, 2 bathrooms, and open-plan living area",
    views=["plan", "north_elevation", "south_elevation", "section"],
    scale="1:100",
    line_weights=True,
    dimensions=True,
    resolution="2048x2048"
)
print(result)

クイックテスト: APIYI apiyi.comを通じてNano Banana Proのテストクレジットを取得できます。プラットフォームはOpenAI SDK呼び出し形式を統一サポートしています。imagen.apiyi.comにアクセスすると、プログラミング不要でブループリント生成効果をオンライン体験できます。

ステップ3: 線種と注釈の最適化

Nano Banana Proは複数回の対話編集をサポートし、生成されたブループリントに対して細かい調整が可能です:

一般的な最適化ニーズ:

1. 線種の太さ調整

   Make the wall lines thicker (0.9mm) and furniture lines lighter (0.15mm) for better contrast


2. 寸法注釈の追加

   Add dimension lines showing room sizes in meters. Include overall building dimensions (length x width)


3. 断面注釈の補足

   In the section view, add floor height annotations (e.g., "FL +0.00", "FL +3.20", "FL +6.40")
   Add material hatching for concrete walls and indicate insulation layers


4. グリッドシステムの最適化

   Add structural grid lines labeled A-D (vertical) and 1-5 (horizontal)
   Show grid spacing dimensions


5. ビューレイアウトの調整

   Rearrange the layout: Plan view at top, Front and Rear elevations in middle row, Section A-A at bottom
   Align all views to the same baseline for consistency


プロフェッショナルなテクニック:

• "hatch"、"baseline"、"grid spacing"などの建築用語を使用して精度を向上
• "thick/thin"ではなく線幅の数値(0.7mm、0.25mmなど)を明確に指定
• 標準図集規範(GB/T 50104-2010建築製図標準など)を参照

ステップ4: エクスポートと後処理

生成されたブループリントは以下の用途に直接使用できます:

• デザイン提案: クライアントへの報告時のコンセプト図面
• 施工参考: 小規模プロジェクトの施工指導図
• 教育デモ: 建築教育におけるケーススタディ

後処理最適化の推奨:

1. CADソフトウェアへのインポート: Adobe IllustratorまたはInkscapeでPNGを開き、ベクターグラフィックに変換
2. 精密調整: AutoCADで正確な寸法と材料注釈を補足
3. 印刷出力: 2K解像度はA3印刷に適し、4KはA1大判に適しています

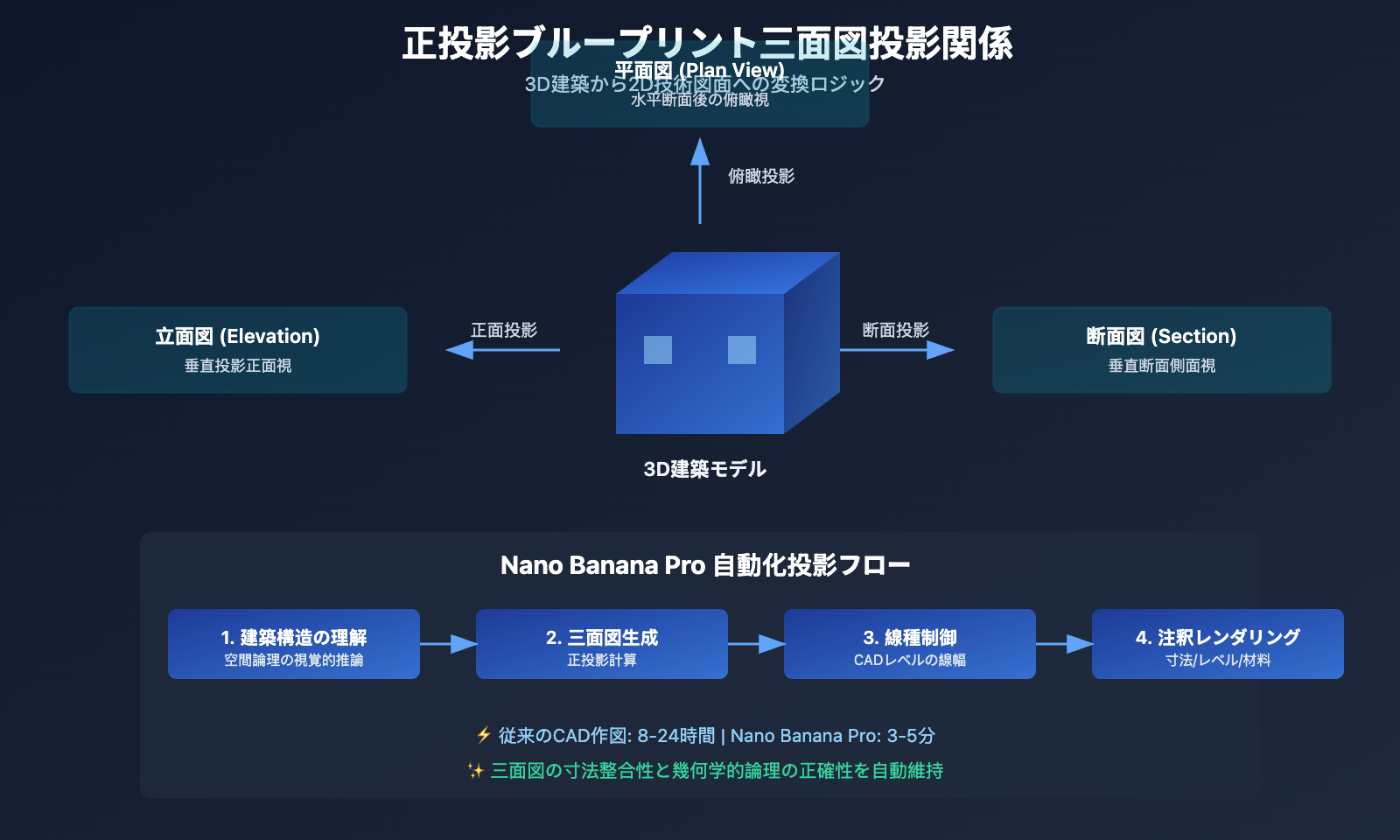

Nano Banana Pro ブループリント生成技術解析

1. ビジュアル推論 (Visual Reasoning)

Nano Banana Pro の核心的優位性は 「derendering」リバースエンジニアリング能力、つまり視覚情報から構造ロジックを逆推論することにあります。

技術原理:

• 建築写真から壁、ドア・窓、屋根などの要素を識別
• 空間の奥行きと階高の関係を推論
• 幾何学的ロジックに適合した平面・立面・断面図を自動生成

実際の応用:
Architizer Journal の報道によると、建築家 Sarah Chen 氏は Nano Banana Pro を使用して歴史的建築物の写真から正確なブループリントをリバース生成し、修復プロジェクトの技術図面作成に活用。従来の測量時間を2週間から30分に短縮しました。

2. CADレベルの線種制御

Google AI 公式ドキュメントによると、Nano Banana Pro は専門的なCAD線種規範をサポートしています:

プロンプト例:

Use professional CAD line weights:
- 0.9mm thick continuous lines for cut walls and structural elements
- 0.35mm medium lines for visible edges and door/window frames
- 0.18mm thin lines for floor patterns and furniture details
- 0.18mm dashed lines for hidden elements (upper floor projection)
- 0.25mm dash-dot lines for structural grid axes

3. テキスト注記システム

Nano Banana Pro の テキストレンダリング能力 は建築ブループリントにおいて極めて重要です:

サポートされる注記タイプ:

• 寸法注記: 室寸法、壁厚、開口部寸法
• レベル注記: 階高レベル (±0.000, +3.200)
• 材料注記: 壁材質 (240mmレンガ壁、C30コンクリート)
• 図面索引: 図面番号、縮尺、方位表示
• 室番号: 機能ゾーン識別 (01 リビング、02 寝室)

フォント規範:

• 欧文: Arial, Helvetica (シンプルなサンセリフ)
• 日本語: ゴシック体、明朝体 (明瞭で読みやすい)
• 数字: 等幅フォント (寸法注記の整列用)

Nano Banana Pro vs 従来CADソフトウェア比較

結論: Nano Banana Pro は 設計初期段階 の迅速な図面作成に適し、従来の CAD は 施工段階 の精密製図に適しています。ベストプラクティスは併用: AI で初稿生成 → CAD で精密化 → 施工図審査。

比較説明: 上記の時間データは ArchiLabs.ai 実測レポートに基づいています。APIYI apiyi.com プラットフォームを通じて $0.05/枚 の価格で検証可能です(Google 公式 4K 価格 $0.24/枚 と比較して 79% 節約)。

Nano Banana Pro 建築設計図高度なテクニック

1. マルチビュー組み合わせ生成

iMini AI チュートリアルを参考に、完全な図面セットを一度に生成できます:

prompt = """Generate a complete orthographic blueprint set for a modern art gallery.

Required views:
1. Ground Floor Plan (1:100) - showing exhibition halls, entrance lobby, cafe
2. First Floor Plan (1:100) - showing administrative offices, storage
3. North Elevation (1:100) - main entrance facade
4. South Elevation (1:100) - rear service entrance
5. Section A-A (1:100) - cutting through main exhibition hall showing double-height space
6. Section B-B (1:100) - cutting through staircase

Layout: 2x3 grid with consistent alignment
Technical: CAD line weights, dimension annotations, structural grid (A-F, 1-8)
Style: Professional blueprint on light blue grid paper
"""

メリット: すべてのビューが自動的に整列され、寸法の一貫性が保証されます。

2. 歴史的建造物の実測図作成

Nano Banana Proは歴史的建造物の写真を実測図面にリバースエンジニアリングできます:

# 歴史的建造物の写真をアップロード
with open("historic_building.jpg", "rb") as img:
    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt="""Reverse engineer this historic building into an orthographic blueprint.

        Generate:
        - Measured floor plan with room dimensions
        - Front and side elevations showing architectural details
        - Section view revealing ceiling heights and structural system

        Preserve:
        - Original window proportions and spacing
        - Decorative elements (cornices, pilasters, moldings)
        - Roof pitch and chimney locations

        Technical: 1:50 scale, detailed dimension annotations""",
        image=img
    )

適用シーン: 文化財保護、歴史的建造物の修復、既存建物の改修。

3. パラメトリックデザイン反復

Nano Banana Proを活用して複数の設計案を迅速に生成:

# 異なる間取りプランをバッチ生成
for layout in ["1-bedroom", "2-bedroom", "3-bedroom"]:
    prompt = f"""Generate floor plan blueprint for a {layout} apartment unit.

    Specifications:
    - Total area: {"50sqm" if layout == "1-bedroom" else "80sqm" if layout == "2-bedroom" else "120sqm"}
    - Include: Living room, Kitchen, Bathroom(s), Bedroom(s), Balcony
    - Open-plan living/dining area
    - Efficient circulation (minimize corridor space)

    Blueprint requirements:
    - 1:50 scale with dimension annotations
    - Furniture layout showing functional zones
    - Door swing directions and window positions
    - Total area calculation annotation
    """

    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt=prompt
    )

    # プラン比較用に保存
    print(f"{layout} プランが生成されました")

効率向上: 従来の手描きで3案作成に6-8時間かかるところ、AI生成ではわずか3分で完成。

実際の応用シーンと事例

シーン1: 建築コンペティション迅速な図面作成

ニーズ: 48時間のコンペ期限内でコンセプトデザインと技術図面を完成

ソリューション:

1. スケッチ段階: 手描きコンセプトスケッチ(2時間)
2. AI図面生成: スケッチをアップロードし、平面・立面・断面の三面図を生成(10分)
3. 案の反復: レビューフィードバックに基づいて設計を調整(5回の反復、計1時間)
4. 詳細化: CADにインポートして詳細注釈を追加(4時間)

時間比較:

• 従来のフロー: スケッチ2時間 + CAD作図20時間 = 22時間
• AI支援フロー: スケッチ2時間 + AI生成1時間 + CAD仕上げ4時間 = 7時間
• 15時間の節約(68%の効率向上)

シーン2: インテリアデザイン平面図生成

ニーズ: クライアントに3種類の異なるスタイルのレイアウト案を提供

ワークフロー:

現場寸法測定 → 間取りパラメータ入力 → AI が3種類のレイアウト生成 → クライアント選択 → 詳細設計

実際の事例(Fenestra ブログより):
インテリアデザイナーのLisa Wangは、Nano Banana Proを使用して120㎡の住宅にモダンミニマル、北欧風、インダストリアルの3種類の平面レイアウトを生成し、クライアントがその場でプランを決定、初回面談から契約までわずか1時間(従来のフローでは1-2週間必要)。

シーン3: 建築教育ケーススタディ

ニーズ: 建築学の授業で正投影原理を迅速に実演

教育フロー:

1. 建築3Dモデルまたは写真を提示
2. Nano Banana Proを使用してリアルタイムで平面・立面・断面図を生成
3. 学生が三面図と実際の建築の対応関係を理解

教育上のメリット:

• 従来の方法: 教師による手描き実演(30分) + 学生の演習(2時間)
• AI支援方法: リアルタイム生成実演(5分) + 学生の原理理解(30分)
• 70%の授業時間を節約、学生は機械的な製図ではなく設計思考にエネルギーを注げる

Nano Banana Pro APIの価格とプラットフォーム選択

公式価格 (Google Vertex AI)

企業向けサブスクリプション: Google Cloud企業アカウントは追加でプラットフォーム管理費が必要 (月額 $100以上)

APIYIプラットフォーム価格 ⭐ おすすめ

基本価格

• 統一価格: $0.05/枚 (解像度問わず、1K/2K/4K 全対応)
• 割引率:
  • 公式4Kと比較: 79%節約 (約2割)
  • 公式2Kと比較: 63%節約 (約3.7割)

建築設計チーム専用特典

対象: 1日平均5000枚以上の画像を消費する設計事務所、建築事務所、BIMコンサルティング会社

コスト計算例:

中規模設計事務所が月間 5,000枚 の図面を生成する場合 (平面図・立面図・断面図を含む):

年間節約額: $12,000 (**83%**節約)

付加価値: 設計者の月給を¥12,000として計算すると、AI補助作図により月40時間の人件費を節約 = ¥6,000の人件費節約、ROI 2400%。

パフォーマンス優位性

• 生成速度:
  • 1K/2K: 約30秒/枚
  • 4K: 約1分/枚
• 安定性: Google Cloud T3レベル以上 の企業アカウントを基盤
• 並行処理: 並行数無制限、チーム協働での一括生成に対応
• 日次処理能力: プラットフォームは1日平均 10万枚以上 の画像を処理 (2026年1月データ)

支払方法

• ✅ Alipay / WeChat Pay
• ✅ USDT (海外顧客向け、欧米の建築事務所にサービス提供実績あり)
• ✅ 法人振込 (企業調達の請求書発行対応)
• ✅ 海外クレジットカード不要

クイックスタート

• 開発ドキュメント: docs.apiyi.com
• 公式ウェブサイト: api.apiyi.com
• オンラインテスト: imagen.apiyi.com (Nano Banana Proの図面生成効果を無料体験)

よくある質問

Scale: 1:100 (indicate with scale bar showing 0-1-2-5-10 meters)
Include dimension annotations:
- Overall building: 12.0m x 8.5m
- Room sizes: Living room 6.0m x 4.5m, Bedroom 3.6m x 3.3m
- Wall thickness: 240mm exterior walls, 120mm interior partitions

まとめ

Nano Banana Pro建築正投影図面生成のコアアドバンテージ:

1. 視覚的推論: 建築空間ロジックを自動的に理解し、幾何学的規範に準拠した多視点図を生成
2. CADレベルの線種: 太線・細線で断面/投影要素を自動判別し、製図標準に準拠
3. 高効率な反復作業: 従来8時間かかる平面図・立面図・断面図の三面図作成を3分で完了
4. コストメリット: APIYIプラットフォーム経由での呼び出しで、コストはGoogle公式の2割のみ

建築家、インテリアデザイナー、建築学専攻の学生にとって、Nano Banana Proは技術製図を「時間のかかる機械的労働」から「高速な設計ツール」へと変革し、デザイナーが時間の80%を創造的思考に投入し、わずか20%を図面表現に使用できるようにします。

APIYI apiyi.com を通じた効果検証をお勧めします。プラットフォームは無料テスト枠、統一されたOpenAI SDK呼び出し形式、そして1K-4K解像度対応の$0.05/枚の優待価格を提供しています。imagen.apiyi.com にアクセスすることで、建築図面生成効果をオンライン体験できます。

著者: 技術チーム
技術交流: コメント欄で建築図面作品の共有を歓迎します。AI建築設計に関する詳細資料はAPIYI apiyi.com 技術コミュニティをご覧ください

参考資料:

• Nano Banana Pro 公式ドキュメント
• The Nano Banana Effect: Architectural Visualization
• How to Use Nano Banana Pro for Architecture
• Google AI Nano Banana for Architecture
• Gemini 3 Pro Image Documentation
