Традиционное создание архитектурных чертежей требует профессионального владения AutoCAD, Revit и подобным ПО, занимая от нескольких часов до нескольких дней. Nano Banana Pro (Gemini 3 Pro Image Preview) благодаря мощным возможностям визуального анализа позволяет одной текстовой командой генерировать профессиональные ортогональные чертежи, включая план (Plan), фасады (Elevation) и разрезы (Section).

Основная ценность: Изучив эту статью, вы научитесь использовать Nano Banana Pro для создания ортогональных архитектурных чертежей, освоите управление типами линий, стандарты нанесения размеров и методы компоновки многовидовых чертежей, превращая концептуальный дизайн в технические чертежи, готовые для строительства.

Ключевые возможности Nano Banana Pro для архитектурных чертежей

Nano Banana Pro — это модель генерации изображений на базе Gemini 3 Pro от Google DeepMind, которая в конце 2025 года вызвала вирусное распространение в архитектурной среде благодаря выдающимся возможностям архитектурной визуализации. Её основные возможности в генерации технических чертежей включают:

Что такое ортогональный архитектурный чертёж (Orthographic Blueprint)?

Ортогональный архитектурный чертёж — это технический чертёж здания, выполненный с использованием техники ортогонального проецирования (Orthographic Projection) в соответствии со строгими стандартами черчения. В отличие от перспективных изображений, ортогональная проекция сохраняет точные размерные пропорции и является юридической основой для строительства.

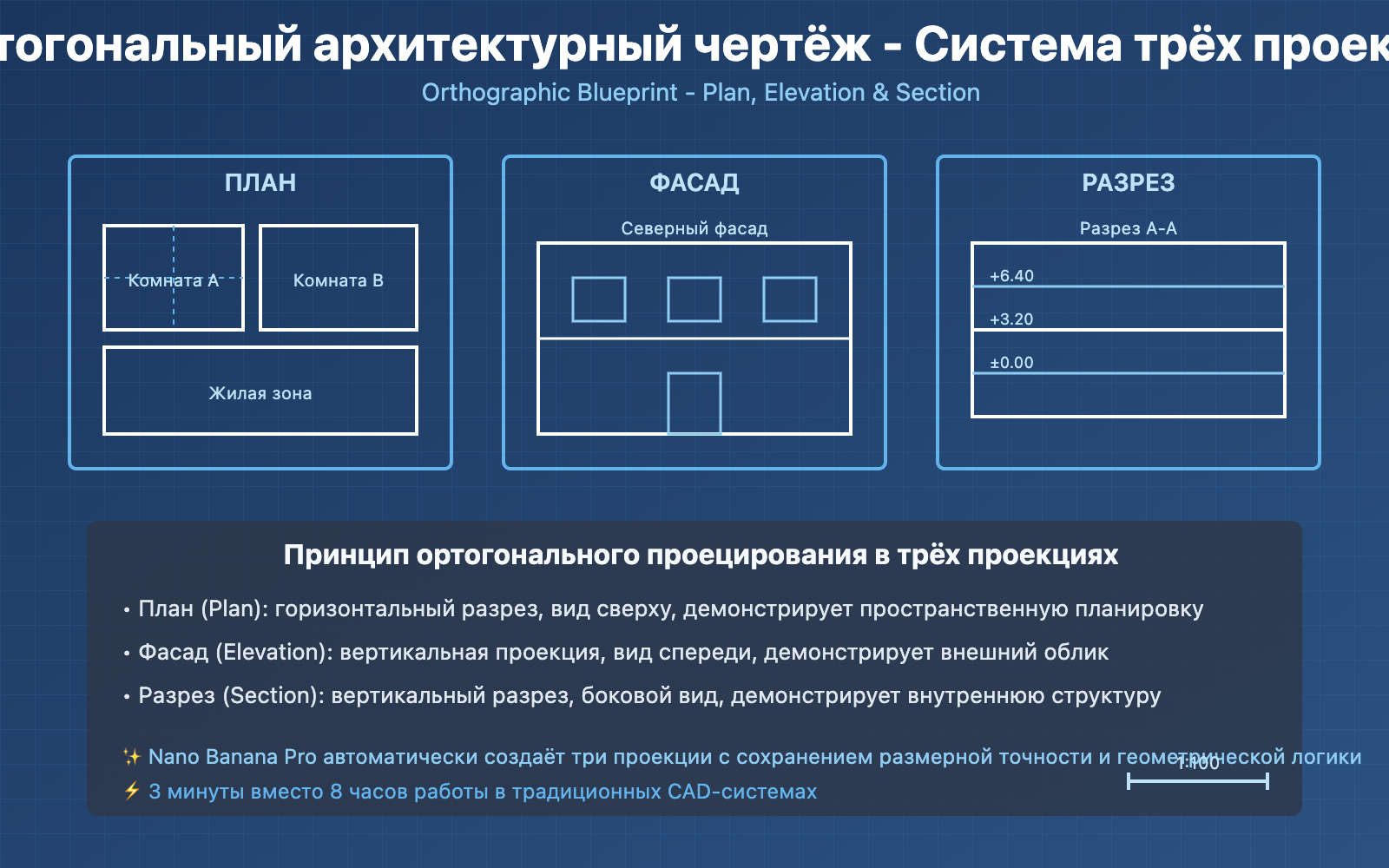

Три основных вида:

1. План (Plan View): вид сверху на здание после горизонтального разреза, показывающий планировку помещений, расположение стен, дверные и оконные проёмы
2. Фасад (Elevation View): вид на здание спереди, сбоку и с других направлений, показывающий дизайн фасада, высотные соотношения
3. Разрез (Section View): вертикальный разрез здания, показывающий внутреннюю высоту пространств, структурные отношения, толщину перекрытий

Технические стандарты:

• Стандарты типов линий: Жирные линии (0.5-0.7мм) для разрезанных частей, тонкие линии (0.18-0.25мм) для проецируемых частей
• Масштаб: Стандартные архитектурные масштабы 1:50, 1:100, 1:200 и т.д.
• Система размеров: размерные линии, высотные отметки, материалы, индексы чертежей
• Система сеток: нумерация структурных осей (A-Z, 1-99)

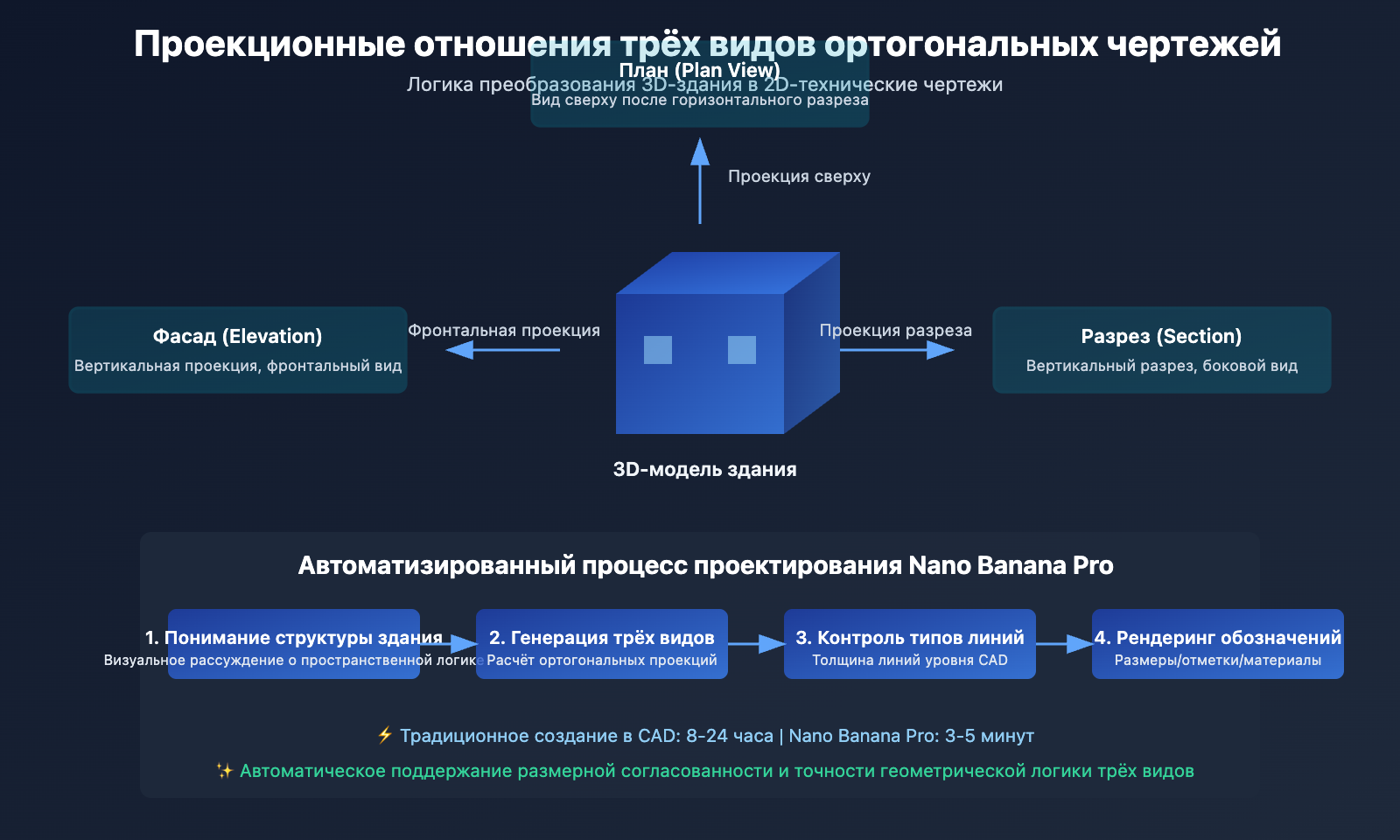

Процесс генерации архитектурных чертежей Nano Banana Pro

Шаг первый: Подготовка референсного изображения или описания концепции

Nano Banana Pro поддерживает два способа ввода:

Способ 1: Генерация чертежа на основе референсного изображения

Загрузите фотографию здания, 3D-рендер или рукодельный эскиз, и ИИ автоматически выполнит обратную разработку в технический чертёж.

Пример промпта:

Create an orthographic blueprint that describes this building in plan, elevation, and section.

Technical requirements:
- Use strict CAD linework with variable line weights
- Thick lines (0.7mm) for cut elements (walls, ground)
- Thin lines (0.25mm) for projected elements (doors, windows, furniture)
- Include dimensions in meters
- Label "North Elevation" and "Main Entrance"
- Add structural grid lines (A-D, 1-5)
- Use technical architectural font for annotations
- Include scale bar (1:100)

Layout: Grid format with Plan View (top left), Front Elevation (top right), Section A-A (bottom)

Способ 2: Генерация чертежа из текстового описания

Опишите архитектурный замысел естественным языком, и ИИ автоматически сгенерирует нормативный чертёж.

Пример промпта:

Generate an orthographic blueprint for a two-story modern villa.

Building specifications:
- Ground floor: Living room (6m x 8m), Kitchen (4m x 5m), Bathroom (2m x 3m)
- Second floor: Master bedroom (5m x 6m), Two bedrooms (4m x 4m each), Bathroom (2m x 3m)
- Total footprint: 12m x 10m
- Floor height: 3.2m each
- Flat roof with parapet

Blueprint requirements:
- Plan view showing room layout and furniture placement
- North and South elevations showing fenestration
- Section view cutting through main staircase
- Technical line weights and dimension annotations
- Scale 1:100

Ключевые приёмы:

• Чёткие требования к типам линий: "strict CAD linework" / "variable line weights"
• Указание типов видов: "plan", "elevation", "section"
• Включение размерной информации: размеры помещений, высота этажей, габариты
• Требования к обозначениям: "label", "annotate", "dimension lines"
• Масштаб: чёткое указание масштаба чертежа (1:50 / 1:100 / 1:200)

Шаг второй: Вызов API для генерации чертежа

Ниже приведён пример кода на Python для вызова API Nano Banana Pro и генерации архитектурного чертежа (через платформу APIYI):

import openai

client = openai.OpenAI(
    api_key="YOUR_APIYI_KEY",
    base_url="https://vip.apiyi.com/v1"
)

response = client.images.generate(
    model="gemini-3-pro-image-preview",
    prompt="""Create an orthographic blueprint for Neuschwanstein Castle in plan, elevation, and section.

    Use professional CAD linework with variable line weights.
    Include dimension annotations and scale 1:200.""",
    size="2048x2048",
    quality="hd"
)

blueprint_url = response.data[0].url
print(f"Чертёж успешно сгенерирован: {blueprint_url}")

import openai
from typing import Optional, List

def generate_architectural_blueprint(
    building_description: str,
    views: List[str] = ["plan", "elevation", "section"],
    scale: str = "1:100",
    line_weights: bool = True,
    dimensions: bool = True,
    resolution: str = "2048x2048"
) -> str:
    """
    Генерация ортогонального архитектурного чертежа

    Args:
        building_description: Описание здания или путь к референсному изображению
        views: Типы видов для генерации
        scale: Масштаб чертежа
        line_weights: Использовать ли переменную толщину линий
        dimensions: Включать ли размерные обозначения
        resolution: Разрешение вывода (2048x2048 или 4096x4096)

    Returns:
        URL сгенерированного изображения
    """
    client = openai.OpenAI(
        api_key="YOUR_APIYI_KEY",
        base_url="https://vip.apiyi.com/v1"
    )

    # Построение технических спецификаций
    technical_specs = []

    if line_weights:
        technical_specs.append("Use strict CAD linework with variable line weights")
        technical_specs.append("Thick lines (0.7mm) for cut elements")
        technical_specs.append("Thin lines (0.25mm) for projected elements")

    if dimensions:
        technical_specs.append("Include dimension annotations in meters")
        technical_specs.append("Add structural grid lines")

    technical_specs.append(f"Scale: {scale}")
    technical_specs.append("Use technical architectural font")

    # Построение компоновки видов
    view_layout = ", ".join([f"{v.capitalize()} View" for v in views])

    # Полный промпт
    prompt = f"""Create an orthographic blueprint for: {building_description}

Views required: {view_layout}

Technical requirements:
{chr(10).join(f"- {spec}" for spec in technical_specs)}

Layout: Professional blueprint grid with all views labeled
Background: Light blue grid paper (typical blueprint style)
"""

    try:
        response = client.images.generate(
            model="gemini-3-pro-image-preview",
            prompt=prompt,
            size=resolution,
            quality="hd"
        )
        return response.data[0].url
    except Exception as e:
        return f"Ошибка генерации: {str(e)}"

# Пример использования
result = generate_architectural_blueprint(
    building_description="A modern single-family house with 3 bedrooms, 2 bathrooms, and open-plan living area",
    views=["plan", "north_elevation", "south_elevation", "section"],
    scale="1:100",
    line_weights=True,
    dimensions=True,
    resolution="2048x2048"
)
print(result)

Быстрое тестирование: Получите тестовую квоту Nano Banana Pro через APIYI apiyi.com, платформа поддерживает унифицированный формат вызова OpenAI SDK. Посетите imagen.apiyi.com для онлайн-тестирования эффекта генерации чертежей без программирования.

Шаг третий: Оптимизация типов линий и обозначений

Nano Banana Pro поддерживает многораундовое редактирование в диалоговом режиме, позволяя выполнять точную настройку сгенерированных чертежей:

Типичные потребности в оптимизации:

1. Настройка толщины линий

   Make the wall lines thicker (0.9mm) and furniture lines lighter (0.15mm) for better contrast


2. Добавление размерных обозначений

   Add dimension lines showing room sizes in meters. Include overall building dimensions (length x width)


3. Дополнение обозначений разреза

   In the section view, add floor height annotations (e.g., "FL +0.00", "FL +3.20", "FL +6.40")
   Add material hatching for concrete walls and indicate insulation layers


4. Оптимизация системы сетки

   Add structural grid lines labeled A-D (vertical) and 1-5 (horizontal)
   Show grid spacing dimensions


5. Настройка компоновки видов

   Rearrange the layout: Plan view at top, Front and Rear elevations in middle row, Section A-A at bottom
   Align all views to the same baseline for consistency


Профессиональные приёмы:

• Используйте архитектурную терминологию, такую как "hatch", "baseline", "grid spacing", для повышения точности
• Указывайте точные значения толщины линий (например, 0.7mm, 0.25mm) вместо "thick/thin"
• Ссылайтесь на стандартные альбомы (например, GB/T 50104-2010 Стандарт архитектурного черчения)

Шаг четвёртый: Экспорт и постобработка

Сгенерированные чертежи можно напрямую использовать для:

• Проектных предложений: Концептуальные чертежи для презентаций клиентам
• Справочных материалов по строительству: Руководства по строительству для небольших проектов
• Учебных демонстраций: Примеры для архитектурного образования

Рекомендации по постобработке:

1. Импорт в CAD-программы: Откройте PNG в Adobe Illustrator или Inkscape, преобразуйте в векторную графику
2. Точная настройка: Дополните точные размеры и обозначения материалов в AutoCAD
3. Вывод на печать: Разрешение 2K подходит для печати на формате A3, 4K — для широкоформатной печати A1

Технический анализ технологии генерации чертежей Nano Banana Pro

1. Визуальное рассуждение (Visual Reasoning)

Ключевое преимущество Nano Banana Pro заключается в способности обратного инжиниринга "derendering" — восстановления структурной логики из визуальной информации.

Технический принцип:

• Распознавание элементов на архитектурных фотографиях: стен, дверей, окон, крыш и т.д.
• Определение пространственной глубины и взаимосвязей между уровнями
• Автоматическая генерация планов, фасадов и разрезов, соответствующих геометрической логике

Практическое применение:
Согласно Architizer Journal, архитектор Сара Чен использовала Nano Banana Pro для обратной генерации точных чертежей исторических зданий по фотографиям для подготовки технической документации реставрационного проекта, сократив время традиционной съемки с 2 недель до 30 минут.

2. Управление типами линий на уровне САПР

Согласно официальной документации Google AI, Nano Banana Pro поддерживает профессиональные стандарты типов линий САПР:

Пример промпта:

Use professional CAD line weights:
- 0.9mm thick continuous lines for cut walls and structural elements
- 0.35mm medium lines for visible edges and door/window frames
- 0.18mm thin lines for floor patterns and furniture details
- 0.18mm dashed lines for hidden elements (upper floor projection)
- 0.25mm dash-dot lines for structural grid axes

3. Система текстовых аннотаций

Возможности рендеринга текста Nano Banana Pro критически важны для архитектурных чертежей:

Поддерживаемые типы аннотаций:

• Размерные обозначения: размеры помещений, толщина стен, дверные и оконные проемы
• Отметки высот: отметки этажей (±0.000, +3.200)
• Обозначения материалов: материалы стен (кирпич 240мм, бетон C30)
• Индексы чертежей: номера чертежей, масштаб, указатель севера
• Номера помещений: идентификация функциональных зон (01 гостиная, 02 спальня)

Стандарты шрифтов:

• Латиница: Arial, Helvetica (чистые без засечек)
• Кириллица: Arial, PT Sans (четкие и читаемые)
• Цифры: моноширинные шрифты (выравнивание размерных обозначений)

Сравнение Nano Banana Pro и традиционного ПО САПР

Вывод: Nano Banana Pro подходит для быстрого создания чертежей на ранних стадиях проектирования, традиционная САПР подходит для точного черчения на стадии строительства. Лучшая практика — комбинированное использование: AI генерирует черновик → доработка в САПР → проверка рабочих чертежей.

Пояснение к сравнению: Приведенные временные данные взяты из отчета ArchiLabs.ai. Возможность проверки через платформу apiyi.com по цене $0.05/изображение (экономия 79% по сравнению с официальной ценой Google $0.24/изображение за 4K).

Продвинутые техники архитектурных чертежей с Nano Banana Pro

1. Генерация комбинированных многовидовых чертежей

Ссылаясь на руководство iMini AI, можно генерировать полный комплект чертежей за один раз:

prompt = """Generate a complete orthographic blueprint set for a modern art gallery.

Required views:
1. Ground Floor Plan (1:100) - showing exhibition halls, entrance lobby, cafe
2. First Floor Plan (1:100) - showing administrative offices, storage
3. North Elevation (1:100) - main entrance facade
4. South Elevation (1:100) - rear service entrance
5. Section A-A (1:100) - cutting through main exhibition hall showing double-height space
6. Section B-B (1:100) - cutting through staircase

Layout: 2x3 grid with consistent alignment
Technical: CAD line weights, dimension annotations, structural grid (A-F, 1-8)
Style: Professional blueprint on light blue grid paper
"""

Преимущества: Все виды автоматически выровнены, обеспечивая единообразие размеров.

2. Обмерные чертежи исторических зданий

Nano Banana Pro может выполнять реверс-инжиниринг фотографий исторических зданий в обмерные чертежи:

# Загрузка фотографии исторического здания
with open("historic_building.jpg", "rb") as img:
    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt="""Reverse engineer this historic building into an orthographic blueprint.

        Generate:
        - Measured floor plan with room dimensions
        - Front and side elevations showing architectural details
        - Section view revealing ceiling heights and structural system

        Preserve:
        - Original window proportions and spacing
        - Decorative elements (cornices, pilasters, moldings)
        - Roof pitch and chimney locations

        Technical: 1:50 scale, detailed dimension annotations""",
        image=img
    )

Сценарии применения: Охрана культурного наследия, реставрация исторических зданий, реконструкция старых построек.

3. Итерации параметрического проектирования

Использование Nano Banana Pro для быстрой генерации множества проектных вариантов:

# Массовая генерация различных планировочных решений
for layout in ["1-bedroom", "2-bedroom", "3-bedroom"]:
    prompt = f"""Generate floor plan blueprint for a {layout} apartment unit.

    Specifications:
    - Total area: {"50sqm" if layout == "1-bedroom" else "80sqm" if layout == "2-bedroom" else "120sqm"}
    - Include: Living room, Kitchen, Bathroom(s), Bedroom(s), Balcony
    - Open-plan living/dining area
    - Efficient circulation (minimize corridor space)

    Blueprint requirements:
    - 1:50 scale with dimension annotations
    - Furniture layout showing functional zones
    - Door swing directions and window positions
    - Total area calculation annotation
    """

    response = client.images.generate(
        model="gemini-3-pro-image-preview",
        prompt=prompt
    )

    # Сохранение для сравнения вариантов
    print(f"{layout} вариант сгенерирован")

Повышение эффективности: Традиционное ручное черчение 3 вариантов требует 6-8 часов, ИИ-генерация занимает всего 3 минуты.

Практические сценарии применения и кейсы

Сценарий 1: Быстрая подготовка чертежей для архитектурного конкурса

Требование: Завершить концептуальный проект и технические чертежи за 48 часов конкурса

Решение:

1. Стадия эскиза: Ручные концептуальные наброски (2 часа)
2. ИИ-генерация чертежей: Загрузка эскизов, генерация планов, фасадов и разрезов (10 минут)
3. Итерация проекта: Корректировка дизайна на основе отзывов жюри (5 итераций, всего 1 час)
4. Детализация: Импорт в CAD для дополнения деталей и аннотаций (4 часа)

Сравнение времени:

• Традиционный процесс: Эскизы 2ч + Черчение в CAD 20ч = 22 часа
• ИИ-ассистированный процесс: Эскизы 2ч + ИИ-генерация 1ч + Доработка в CAD 4ч = 7 часов
• Экономия 15 часов (повышение эффективности на 68%)

Сценарий 2: Генерация планов интерьеров

Требование: Предоставить клиенту 3 различных стилевых варианта планировки интерьера

Рабочий процесс:

Обмер помещения → Ввод параметров планировки → ИИ генерирует 3 варианта → Выбор клиента → Детальная проработка

Реальный кейс (из блога Fenestra):
Дизайнер интерьеров Лиза Ван использовала Nano Banana Pro для создания трёх планировочных решений для квартиры площадью 120 м² в стилях современный минимализм, скандинавский и индустриальный. Клиент определился с вариантом на месте, от первой встречи до подписания договора прошёл всего 1 час (традиционный процесс занимает 1-2 недели).

Сценарий 3: Демонстрация учебных примеров в архитектурном образовании

Требование: Быстрая демонстрация принципов ортогональных проекций в преподавании архитектуры

Учебный процесс:

1. Демонстрация 3D-модели здания или фотографии
2. Использование Nano Banana Pro для генерации планов, фасадов и разрезов в реальном времени
3. Студенты понимают соответствие между видами и реальным зданием

Преимущества в обучении:

• Традиционный метод: Демонстрационное черчение преподавателем (30 минут) + Практика студентов (2 часа)
• ИИ-ассистированный метод: Демонстрация генерации в реальном времени (5 минут) + Понимание принципов студентами (30 минут)
• Экономия 70% учебного времени, студенты могут сосредоточить энергию на дизайн-мышлении, а не на механическом черчении

Ценообразование API Nano Banana Pro и выбор платформы

Официальное ценообразование (Google Vertex AI)

Корпоративная подписка: Корпоративные аккаунты Google Cloud требуют дополнительной платы за управление платформой (ежемесячный платёж $100+)

Ценообразование платформы APIYI ⭐ Рекомендуется

Базовое ценообразование

• Единая цена: $0.05/изображение (без разделения по разрешению, покрывает 1K/2K/4K)
• Размер скидки:
  • По сравнению с официальной ценой 4K: экономия 79% (около 20% от оригинала)
  • По сравнению с официальной ценой 2K: экономия 63% (около 37% от оригинала)

Специальные предложения для архитектурных и дизайнерских команд

Целевая аудитория: Проектные институты, архитектурные бюро, BIM-консалтинговые компании с ежедневным потреблением > 5000 изображений

Пример расчета затрат:

Предположим, средний проектный институт генерирует 5,000 чертежей в месяц (включая планы, фасады и разрезы):

Годовая экономия: $12,000 (экономия 83%)

Дополнительная ценность: При месячной зарплате дизайнера ¥12,000, AI-помощь в создании чертежей экономит 40 часов ручной работы в месяц = экономия ¥6,000 на труде, ROI возврат инвестиций 2400%.

Преимущества производительности

• Скорость генерации:
  • 1K/2K: около 30 секунд/изображение
  • 4K: около 1 минуты/изображение
• Стабильность: На основе корпоративных аккаунтов Google Cloud уровня T3 и выше
• Контроль параллелизма: Без ограничений параллелизма, поддержка командной работы и пакетной генерации
• Ежедневная производительность: Платформа обрабатывает в среднем 100,000+ изображений в день (данные на январь 2026 года)

Способы оплаты

• ✅ Alipay / WeChat Pay
• ✅ USDT (удобно для зарубежных клиентов, обслуживает европейские и американские архитектурные бюро)
• ✅ Корпоративный перевод (поддержка счетов-фактур для корпоративных закупок)
• ✅ Не требуется зарубежная кредитная карта

Быстрый старт

• Документация разработчика: docs.apiyi.com
• Официальный сайт: api.apiyi.com
• Онлайн-тестирование: imagen.apiyi.com (бесплатный опыт генерации чертежей Nano Banana Pro)

Часто задаваемые вопросы

Scale: 1:100 (indicate with scale bar showing 0-1-2-5-10 meters)
Include dimension annotations:
- Overall building: 12.0m x 8.5m
- Room sizes: Living room 6.0m x 4.5m, Bedroom 3.6m x 3.3m
- Wall thickness: 240mm exterior walls, 120mm interior partitions

Резюме

Ключевые преимущества Nano Banana Pro для генерации архитектурных ортогональных чертежей:

1. Визуальное мышление: Автоматическое понимание пространственной логики архитектуры, генерация многовидовых проекций, соответствующих геометрическим нормам
2. Линии CAD-уровня: Автоматическое различение толщины линий для сечений/проекций, соответствие стандартам черчения
3. Эффективные итерации: Завершение трех проекций (план, фасад, разрез) за 3 минуты вместо традиционных 8 часов
4. Преимущество в стоимости: Вызов через платформу APIYI, стоимость составляет всего 20% от официальной цены Google

Для архитекторов, дизайнеров интерьеров и студентов архитектуры Nano Banana Pro трансформирует техническое черчение из "трудоемкого механического труда" в "быструю инструмент проектирования", позволяя дизайнерам тратить 80% времени на творческое мышление и только 20% на выражение чертежей.

Рекомендуется быстро проверить эффективность через APIYI apiyi.com. Платформа предоставляет бесплатные тестовые квоты, унифицированный формат вызова OpenAI SDK и льготное ценообразование $0.05/изображение для разрешений от 1K до 4K. Посетите imagen.apiyi.com для онлайн-опыта генерации архитектурных чертежей.

Автор: Техническая команда
Технический обмен: Приглашаем поделиться вашими архитектурными чертежами в комментариях. Больше материалов по AI-проектированию доступно в техническом сообществе APIYI apiyi.com

Справочные материалы:

• Официальная документация Nano Banana Pro
• The Nano Banana Effect: Architectural Visualization
• How to Use Nano Banana Pro for Architecture
• Google AI Nano Banana for Architecture
• Gemini 3 Pro Image Documentation
