Catatan Penulis: Penjelasan lengkap tentang alur kerja AI untuk membuat diagram alir dari teks: Langkah pertama menggunakan Model Bahasa Besar untuk mengatur konten terstruktur, langkah kedua menggunakan model gambar seperti Nano Banana Pro untuk menghasilkan diagram alir profesional.
"Saya punya banyak deskripsi teks, ingin membuat diagram alir yang bagus, alat AI mana yang cocok?" — jawabannya bukan satu alat tertentu, melainkan sebuah alur kerja dua langkah.
Langsung memberikan paragraf teks panjang ke alat gambar AI seringkali hasilnya kurang memuaskan — karena model gambar AI pandai "menggambar", tetapi tidak pandai "berpikir". Cara yang benar adalah dengan dua langkah: langkah pertama, minta Model Bahasa Besar membantu mengatur pemikiran Anda, mengubah teks yang berantakan menjadi konten yang teratur, terstruktur, dan ringkas; langkah kedua, gunakan model gambar untuk menghasilkan gambar, mengubah konten terstruktur menjadi diagram alir yang profesional.
Nilai Inti: Setelah membaca artikel ini, Anda akan menguasai alur kerja AI lengkap dari "sebuah paragraf teks" menjadi "sebuah diagram alir profesional", serta alat apa yang harus digunakan di setiap langkah.
Poin Penting Pembuatan Diagram Alir dengan AI
| Poin | Penjelasan | Nilai |
|---|---|---|
| Rapikan Dulu, Baru Buat Gambar | Model Bahasa Besar bertugas memahami dan menyusun struktur, model gambar bertugas presentasi visual | Hasil jauh lebih baik daripada langsung membuat gambar |
| Beragam Cara Membuat Gambar | Pembuatan gambar AI, kode Mermaid, alat diagram alir profesional | Pilih sesuai kebutuhan, jangan terpaku pada satu cara |
| Nano Banana Pro Unggul untuk Infografis | Render teks jelas, mendukung gaya bagan dan diagram alir | Hasilkan gambar profesional langsung dari petunjuk |
| APIYI AI 图片大师 | Alat online, mendukung pengujian cepat berbagai model gambar | Buat gambar tanpa kode, langsung coba dan pakai |
Mengapa Pembuatan Diagram Alir AI Harus Dua Langkah
Reaksi pertama banyak orang adalah langsung meminta AI "bantu saya menggambar diagram alir", tetapi hasilnya seringkali kurang memuaskan. Alasannya sederhana:
Keterbatasan Model Gambar: Model pembuat gambar seperti Nano Banana Pro, DALL-E memang unggul dalam kreasi visual, tetapi mereka tidak benar-benar "memahami" deskripsi teks Anda yang berantakan. Jika informasi yang dimasukkan tidak ringkas dan strukturnya tidak jelas, gambar yang dihasilkan akan kehilangan informasi dan logikanya kacau.
Kelebihan Model Bahasa Besar: Model Bahasa Besar teks seperti GPT-4o, Claude, DeepSeek unggul dalam memahami, meringkas, dan menyusun struktur. Mereka dapat menyaring deskripsi panjang Anda menjadi rantai logika yang jelas seperti "langkah 1→langkah 2→keputusan→cabang A/cabang B".
Jadi cara yang benar adalah: biarkan Model Bahasa Besar melakukan pekerjaan "berpikir", dan biarkan model gambar melakukan pekerjaan "menggambar". Masing-masing menjalankan perannya, hasilnya terbaik.

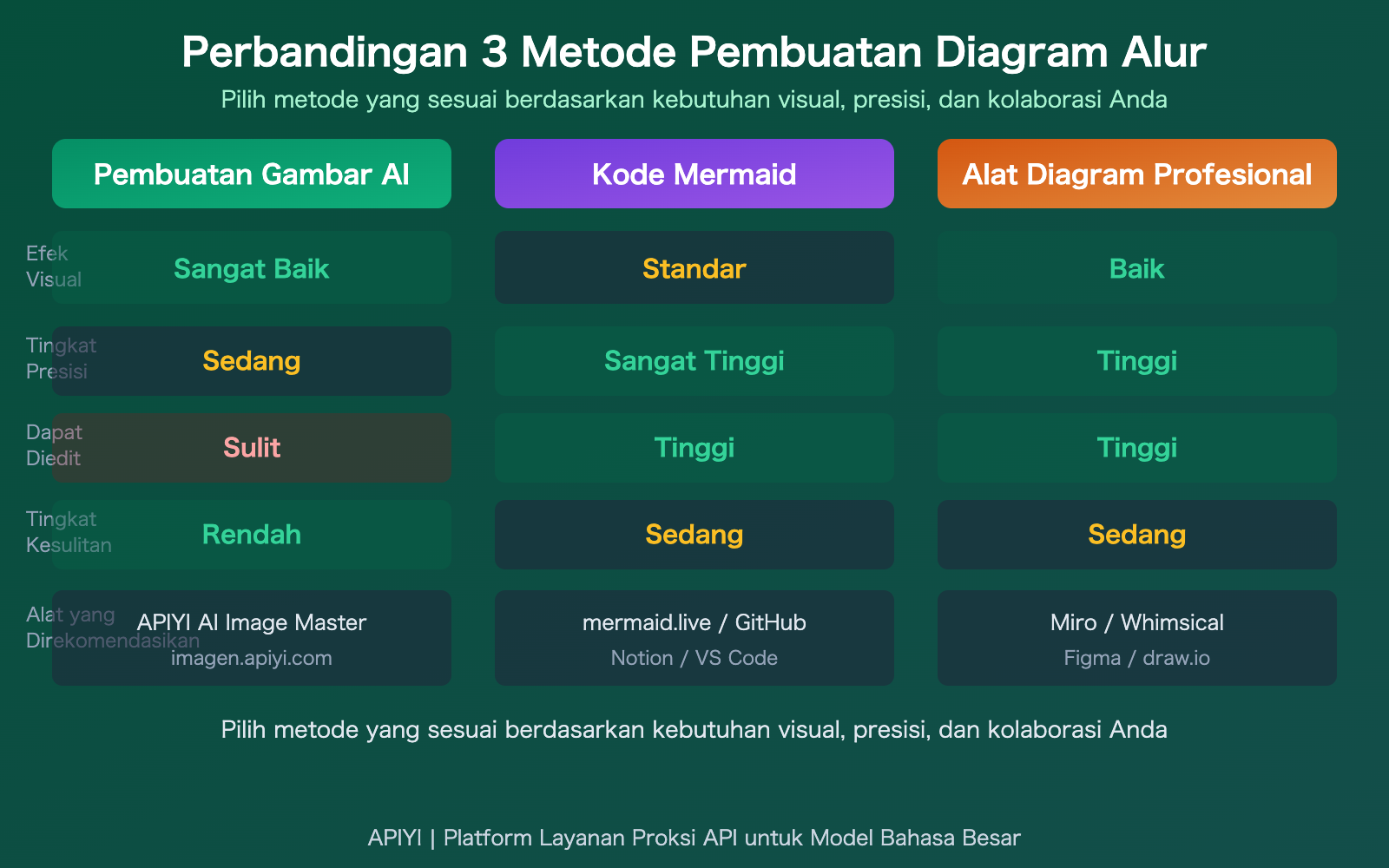

3 Cara Membuat Gambar untuk Diagram Alir AI
| Cara Membuat Gambar | Alat | Keunggulan | Skenario Penggunaan |
|---|---|---|---|
| Pembuatan Gambar AI | Nano Banana Pro/2, DALL-E | Visual indah, langsung jadi produk jadi | Dokumen presentasi, berbagi media sosial, infografis |
| Render Kode Mermaid | Kode dibuat Model Bahasa Besar + mermaid.live | Tepat dan dapat diedit, logika akurat | Dokumen teknis, skenario pengembang |
| Alat Diagram Alir Profesional | Miro, Whimsical, Eraser | Dapat diedit, dapat dikolaborasikan, template kaya | Kolaborasi tim, dokumen resmi |
🎯 Saran Pemilihan: Jika Anda perlu membuat diagram alir yang bagus dengan cepat untuk presentasi atau berbagi, rekomendasikan cara pembuatan gambar AI (Nano Banana Pro). Jika memerlukan diagram alir yang tepat dan dapat diedit, rekomendasikan cara kode Mermaid. Anda dapat menggunakan APIYI apiyi.com untuk memanggil Model Bahasa Besar merapikan ide, lalu menggunakan AI 图片大师 imagen.apiyi.com untuk membuat gambar dengan cepat.

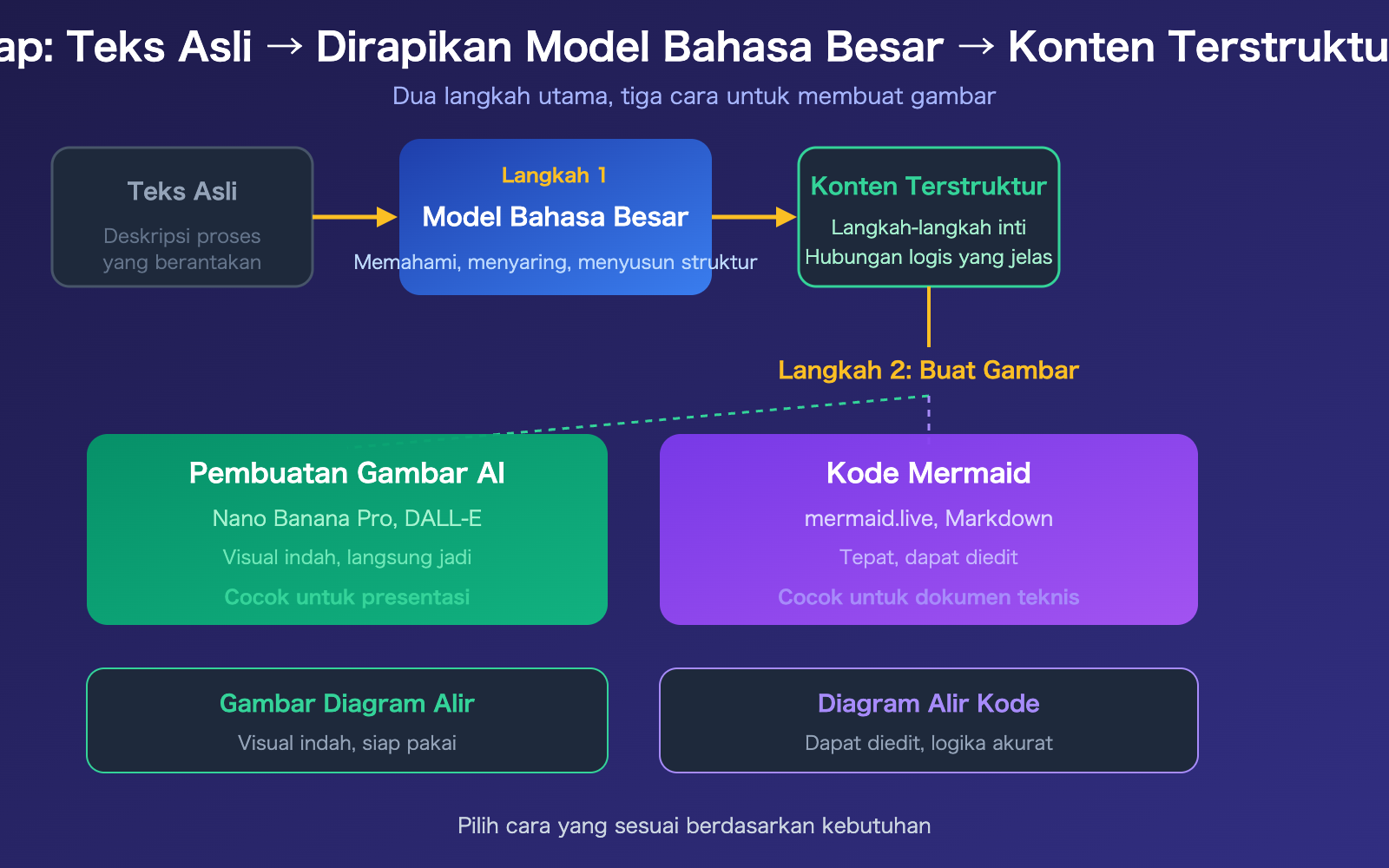

Langkah Pertama Pembuatan Diagram Alir AI: Biarkan Model Bahasa Besar Merapikan Ide
Tujuan langkah ini adalah mengubah teks asli Anda menjadi deskripsi proses yang terstruktur, ringkas, dan teratur.
Template Petunjuk untuk Merapikan Ide
Saya memiliki deskripsi teks tentang proses bisnis berikut, tolong bantu saya:
1. Saring langkah-langkah inti (maksimal 8 langkah)
2. Tandai hubungan logis antar setiap langkah (urutan/keputusan/paralel)
3. Jika ada cabang keputusan, jelaskan kondisi dan arahnya dengan jelas
4. Susun ulang dengan bahasa yang ringkas, setiap langkah maksimal 10 kata
Deskripsi asli:
{teks Anda}
Pemanggilan Kode untuk Merapikan Ide
import openai
client = openai.OpenAI(
api_key="YOUR_API_KEY",
base_url="https://api.apiyi.com/v1"
)
response = client.chat.completions.create(
model="gpt-4o",
messages=[{
"role": "user",
"content": """Saya memiliki deskripsi proses bisnis berikut, tolong saring menjadi langkah-langkah proses terstruktur:
1. Saring langkah-langkah inti (maksimal 8 langkah)
2. Tandai hubungan logis (urutan/keputusan/paralel)
3. Setiap langkah maksimal 10 kata
Deskripsi asli: Setelah pengguna mengirimkan pesanan, sistem pertama memverifikasi stok, jika ada stok maka hitung harga dan buat tautan pembayaran,
setelah pengguna berhasil membayar, kirimkan otomatis, jika stok tidak cukup maka beri tahu pengguna stok habis dan rekomendasikan produk pengganti..."""
}]
)
print(response.choices[0].message.content)
Model Bahasa Besar akan menghasilkan output struktur serupa seperti ini:
1. Pengguna mengirimkan pesanan
2. Sistem memverifikasi stok
├── Ada stok → 3. Hitung harga
│ → 4. Buat tautan pembayaran
│ → 5. Pengguna membayar
│ → 6. Kirim otomatis
└── Tidak ada stok → 7. Beri tahu pengguna stok habis
→ 8. Rekomendasikan produk pengganti
Saran: Dapatkan Kunci API melalui APIYI apiyi.com, Anda dapat menggunakan beberapa model seperti GPT-4o, Claude, DeepSeek untuk merapikan secara terpisah, bandingkan dan pilih struktur yang paling jelas.
Langkah Kedua Pembuatan Diagram Alur dengan AI: Penjelasan Mendalam tentang Metode Pembuatan Gambar
Metode A: Gunakan Model Gambar AI Langsung untuk Menghasilkan Diagram Alur
Model gambar generasi baru seperti Nano Banana Pro sudah mampu menghasilkan diagram informasi dan diagram alur dengan anotasi teks yang jelas. Kuncinya adalah petunjuk harus ditulis berdasarkan konten terstruktur yang telah disusun pada langkah pertama.
Alat yang Direkomendasikan: APIYI AI Image Master (imagen.apiyi.com), mendukung model gambar utama seperti Nano Banana Pro, Nano Banana 2, dan dapat diuji secara online untuk melihat hasilnya.
Teknik Petunjuk untuk Pembuatan Gambar:
Tolong buat sebuah diagram informasi alur yang profesional, dengan konten sebagai berikut:
Langkah-langkah proses:
1. Pengguna mengirimkan pesanan
2. Sistem memverifikasi stok
3. [Keputusan] Apakah stok mencukupi?
- Ya → Hitung harga → Buat tautan pembayaran → Pengguna membayar → Pengiriman otomatis
- Tidak → Beri tahu kekurangan stok → Rekomendasikan produk pengganti
Persyaratan gaya: Gaya bisnis modern, latar belakang gelap, langkah-langkah ditampilkan dalam kartu, dihubungkan dengan panah,
simpul keputusan menggunakan bentuk belah ketupat, teks jelas dan mudah dibaca
Skenario yang Cocok: Membutuhkan gambar hasil akhir yang indah, untuk presentasi PPT, artikel media sosial, berbagi di media sosial, dan skenario tampilan visual lainnya.
Metode B: Minta Model Bahasa Besar Mengeluarkan Kode Mermaid
Mermaid adalah standar untuk mendeskripsikan diagram dengan sintaks teks, dan semua Model Bahasa Besar utama dapat menghasilkan kode Mermaid. Kode yang dihasilkan dapat langsung dirender di platform seperti mermaid.live, GitHub, Notion.
Petunjuk untuk Meminta Model Bahasa Besar Menghasilkan Mermaid:
Tolong keluarkan kode diagram alur dalam sintaks Mermaid berdasarkan deskripsi proses berikut:
1. Pengguna mengirimkan pesanan
2. Sistem memverifikasi stok
- Ada stok → Hitung harga → Buat pembayaran → Pengguna membayar → Pengiriman otomatis
- Tidak ada stok → Beri tahu kekurangan → Rekomendasikan pengganti
Model Bahasa Besar akan mengeluarkan:
flowchart TD
A[Pengguna mengirimkan pesanan] --> B{Sistem memverifikasi stok}
B -->|Ada stok| C[Hitung harga]
C --> D[Buat tautan pembayaran]
D --> E[Pengguna membayar]
E --> F[Pengiriman otomatis]
B -->|Tidak ada stok| G[Beri tahu pengguna tentang kekurangan stok]
G --> H[Rekomendasikan produk pengganti]
Tempelkan kode ke mermaid.live untuk melihat efek render.
Skenario yang Cocok: Dokumentasi teknis, README pengembang, skenario yang membutuhkan kontrol logika proses yang tepat. Kode Mermaid dapat dikelola versinya, memudahkan kolaborasi tim.
🎯 Saran Pemilihan Metode Pembuatan Gambar: Butuh "tampilan bagus" → Pembuatan gambar AI (imagen.apiyi.com). Butuh "ketepatan" → Kode Mermaid. Butuh "dapat diedit + kolaborasi" → Alat profesional seperti Miro/Whimsical. Langkah pertama untuk ketiga cara ini sama—minta Model Bahasa Besar mengatur ide terlebih dahulu. Melalui APIYI apiyi.com, Anda dapat memanggil Model Bahasa Besar untuk menyelesaikan pekerjaan pengaturan ini secara terpadu.
AI Image Master: Hasilkan Diagram Alur Tanpa Kode
Jika Anda tidak ingin menulis kode, APIYI menyediakan alat pembuatan gambar online—AI Image Master (imagen.apiyi.com), yang mendukung model pembuatan gambar utama seperti Nano Banana Pro, Nano Banana 2, dan dapat langsung diuji di browser.
Alur Penggunaan AI Image Master
- Akses imagen.apiyi.com
- Pilih model: Nano Banana Pro (direkomendasikan, rendering teks paling jelas) atau Nano Banana 2
- Masukkan petunjuk: Ubah konten terstruktur yang telah disusun pada langkah pertama menjadi petunjuk pembuatan gambar
- Hasilkan gambar: Klik generate, lihat hasilnya, jika tidak puas, sesuaikan petunjuk dan generate ulang
- Unduh dan gunakan: Jika puas, unduh gambar langsung
Model Gambar yang Didukung oleh AI Image Master
| Model | Fitur | Skenario Terbaik |
|---|---|---|
| Nano Banana Pro | Rendering teks paling jelas, kemampuan diagram informasi kuat | Diagram alur, diagram informasi, bagan yang mengandung teks |
| Nano Banana 2 | Kualitas gambar halus, gaya kreatif beragam | Diagram konsep, diagram alur bergaya |
| Model lainnya | Masing-masing memiliki karakteristik | Pilih sesuai kebutuhan |
Saran: Nano Banana Pro memiliki dukungan terbaik untuk diagram alur dan diagram informasi, mampu menghasilkan anotasi teks yang jelas dan mudah dibaca, dan merupakan salah satu model gambar dengan efek terbaik untuk menghasilkan diagram alur saat ini. Coba langsung di imagen.apiyi.com, tanpa perlu pemrograman.
Pertanyaan Umum
Q1: Apakah teks dalam diagram alir yang dibuat model gambar AI akan kacau?
Nano Banana Pro adalah salah satu model gambar dengan kemampuan rendering teks terkuat saat ini, teks dalam diagram alir yang dihasilkan jelas dan mudah dibaca. Namun, masih ada kemungkinan kesalahan ejaan atau tata letak yang kurang ideal sesekali. Saran: Tentukan konten teks setiap langkah dengan jelas dalam petunjuk (rapikan terlebih dahulu di langkah pertama), pertahankan nama setiap langkah tetap singkat (tidak lebih dari 6 karakter), hasilnya akan lebih stabil. Anda bisa mencoba beberapa kali di imagen.apiyi.com.
Q2: Bagaimana jika tidak bisa menulis kode Mermaid?
Sama sekali tidak perlu Anda tulis sendiri. Biarkan Model Bahasa Besar yang membuatkannya — panggil GPT-4o atau Claude di APIYI apiyi.com, beri tahu "Tolong keluarkan kode diagram alir Mermaid berdasarkan deskripsi berikut", dan itu akan menuliskannya untuk Anda. Anda hanya perlu menempelkan kode ke mermaid.live untuk melihat hasilnya, jika tidak puas, minta Model Bahasa Besar untuk memodifikasinya.
Q3: Cara mana yang paling efisien?
Ingin cepat → Gunakan Master Gambar AI imagen.apiyi.com untuk langsung menghasilkan gambar (1 menit keluar gambar). Ingin tepat → Gunakan Model Bahasa Besar untuk membuat kode Mermaid (2-3 menit). Ingin profesional dan dapat diedit → Gunakan Miro/Whimsical (5-10 menit). Apapun caranya, langkah pertama merapikan ide disarankan dilakukan dengan memanggil Model Bahasa Besar melalui APIYI apiyi.com.
Kesimpulan
Inti dari membuat diagram alir dengan AI:
- Lakukan dalam dua langkah: Pertama, minta Model Bahasa Besar (GPT/Claude/DeepSeek) merapikan ide, mengubah teks acak-acakan menjadi konten terstruktur, baru kemudian gunakan alat gambar untuk menghasilkan gambar.
- Pilih dari 3 cara pembuatan gambar sesuai kebutuhan: Pembuatan gambar AI paling indah (imagen.apiyi.com), kode Mermaid paling tepat, alat profesional paling dapat diedit.
- Rekomendasi Nano Banana Pro: Model gambar dengan rendering teks paling jelas saat ini, hasil diagram alir dan infografiknya sangat bagus.
Jangan mencoba menyelesaikan semuanya sekaligus — "Pikirkan dulu dengan jelas, baru gambar", ini adalah cara yang benar menggunakan AI untuk membuat diagram alir.
Disarankan untuk merapikan ide dengan memanggil Model Bahasa Besar melalui APIYI apiyi.com, lalu menguji pembuatan gambar cepat dengan Master Gambar AI imagen.apiyi.com.
📚 Referensi
-
Dokumentasi Resmi Mermaid: Referensi sintaks diagram alir
- Tautan:
mermaid.js.org - Penjelasan: Sintaks diagram alir Mermaid dan editor online
- Tautan:
-
Mermaid Live Editor: Render kode Mermaid secara online
- Tautan:
mermaid.live - Penjelasan: Tempel kode untuk pratinjau, mendukung ekspor SVG/PNG
- Tautan:
-
Dokumentasi Nano Banana Pro: Model pembuatan gambar Google
- Tautan:
ai.google.dev/gemini-api/docs/image-generation - Penjelasan: Penjelasan kemampuan dan penggunaan API Nano Banana Pro
- Tautan:
-
APIYI AI Image Master: Alat uji pembuatan gambar online
- Tautan:
imagen.apiyi.com - Penjelasan: Mendukung berbagai model seperti Nano Banana Pro/2, menghasilkan gambar tanpa kode
- Tautan:
-
Dokumentasi Platform APIYI: Panduan integrasi API Model Bahasa Besar
- Tautan:
docs.apiyi.com - Penjelasan: Panduan mendapatkan kunci API dan pemanggilan model
- Tautan:
Penulis: Tim Teknis APIYI
Diskusi Teknis: Selamat berdiskusi di kolom komentar, untuk materi lebih lanjut kunjungi pusat dokumentasi APIYI di docs.apiyi.com
