用 AI 生成流程圖的 2 步法：先讓大模型整理思路，再用圖片模型出圖

ByAPIYI - Stable and affordable AI API

作者注：詳解用 AI 從文字生成流程圖的完整工作流：第一步用大模型整理結構化內容，第二步用 Nano Banana Pro 等圖片模型生成專業流程圖

"我有一堆文字描述，想生成一張好看的流程圖，用哪個 AI 工具合適？"——這個問題的答案不是某一個工具，而是 一個兩步走的工作流。

直接把一大段文字丟給 AI 畫圖工具，效果往往不理想——因爲 AI 圖片模型擅長"畫"，但不擅長"想"。正確的做法是分兩步：第一步讓大模型幫你整理思路，把雜亂的文字變成有序、結構化、精煉的內容；第二步再用圖片模型出圖，把結構化內容變成專業的流程圖。

核心價值: 讀完本文，你將掌握從"一段文字"到"一張專業流程圖"的完整 AI 工作流，以及每一步該用什麼工具。

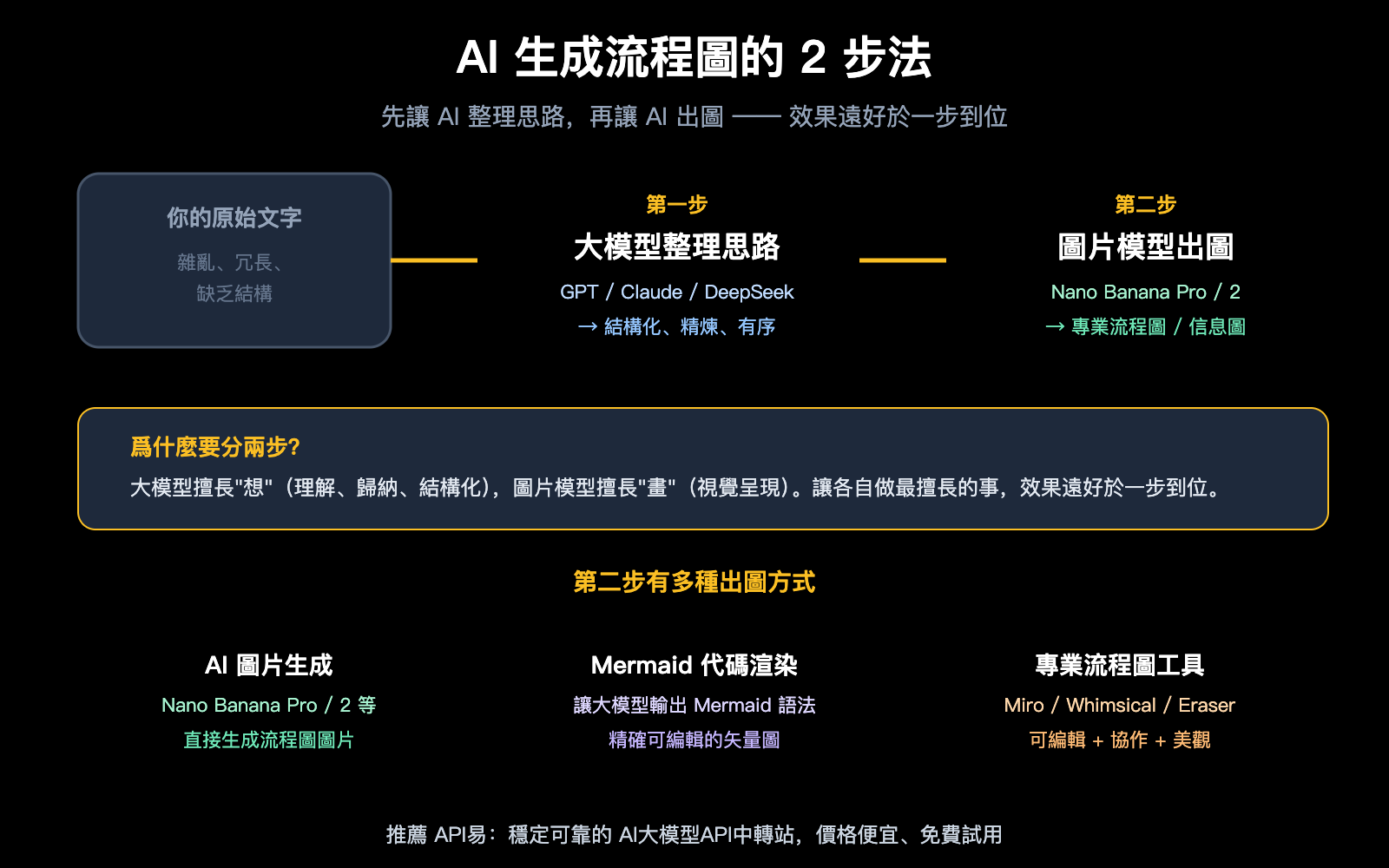

<！– SVG_COVER: 封面圖 – 2步法：大模型整理思路 → 圖片模型出圖 –>

ai-text-to-flowchart-llm-image-generation-guide-zh-hant 图示

AI 生成流程圖核心要點

要點 說明 價值
先整理再出圖 大模型負責理解和結構化，圖片模型負責視覺呈現 效果遠好於一步到位
多種出圖方式 AI 圖片生成、Mermaid 代碼、專業流程圖工具 按需選擇，不必侷限一種
Nano Banana Pro 擅長信息圖 文字渲染清晰，支持圖表和流程圖風格 直接從提示詞生成專業圖片
API易 AI 圖片大師 在線工具，支持多種圖片模型快速測試 零代碼出圖，即測即用

AI 生成流程圖爲什麼要分兩步

很多人的第一反應是直接對 AI 說"幫我畫一張流程圖"，但效果往往差強人意。原因很簡單：

圖片模型的侷限: Nano Banana Pro、DALL-E 等圖片生成模型擅長的是視覺創作，但它們並不真正"理解"你那段雜亂的文字描述。如果輸入的信息不夠精煉、結構不夠清晰，生成的圖就會信息遺漏、邏輯混亂。

大模型的優勢: GPT-5.4、Claude、DeepSeek 等文本大模型擅長理解、歸納和結構化。它們能把你的一大段描述提煉成"步驟 1→步驟 2→判斷→分支 A/分支 B"這樣清晰的邏輯鏈。

所以正確的方法是：讓大模型做"思考"的工作，讓圖片模型做"畫圖"的工作。各司其職，效果最好。

AI 生成流程圖的 3 種出圖方式

出圖方式 工具 優勢 適用場景
AI 圖片生成 Nano Banana Pro/2、DALL-E 視覺精美，直出成品 演示文檔、社交分享、信息圖
Mermaid 代碼渲染 大模型生成代碼 + mermaid.live 精確可編輯，邏輯準確 技術文檔、開發者場景
專業流程圖工具 Miro、Whimsical、Eraser 可編輯、可協作、模板豐富 團隊協作、正式文檔

🎯 選擇建議: 如果你需要快速出一張好看的流程圖用於演示或分享，推薦 AI 圖片生成方式（Nano Banana Pro）。如果需要精確可編輯的流程圖，推薦 Mermaid 代碼方式。可以通過 API易 apiyi.com 調用大模型整理思路，然後用 AI 圖片大師 imagen.apiyi.com 快速出圖。

AI 生成流程圖第一步：讓大模型整理思路

這一步的目標是把你的原始文字變成結構化、精煉、有序的流程描述。

整理思路的提示詞模板

我有以下業務流程的文字描述，請幫我：
1. 提煉出核心步驟（不超過8步）
2. 標明每步之間的邏輯關係（順序/判斷/並行）
3. 如果有判斷分支，明確條件和走向
4. 用精煉的語言重新組織，每步不超過10個字

原始描述：
{你的文字內容}

整理思路的代碼調用

import openai

client = openai.OpenAI（
    api_key="YOUR_API_KEY"，
    base_url="https://api.apiyi.com/v1"
）

response = client.chat.completions.create（
    model="gpt-4o"，
    messages=[{
        "role": "user"，
        "content": """我有以下業務流程描述，請提煉爲結構化的流程步驟：
1. 提煉核心步驟（不超過8步）
2. 標明邏輯關係（順序/判斷/並行）
3. 每步不超過10個字

原始描述：用戶提交訂單後，系統先驗證庫存，如果有庫存就計算價格並生成支付鏈接，
用戶支付成功後自動發貨，如果庫存不足就通知用戶缺貨並推薦替代商品..."""
    }]
）
print（response.choices[0].message.content）

大模型會輸出類似這樣的結構化結果：

1. 用戶提交訂單
2. 系統驗證庫存
   ├── 有庫存 → 3. 計算價格
   │            → 4. 生成支付鏈接
   │            → 5. 用戶支付
   │            → 6. 自動發貨
   └── 無庫存 → 7. 通知用戶缺貨
               → 8. 推薦替代商品

建議: 通過 API易 apiyi.com 獲取 API Key，可以用 GPT-4o、Claude、DeepSeek 等多個模型分別整理，對比選出最清晰的結構。

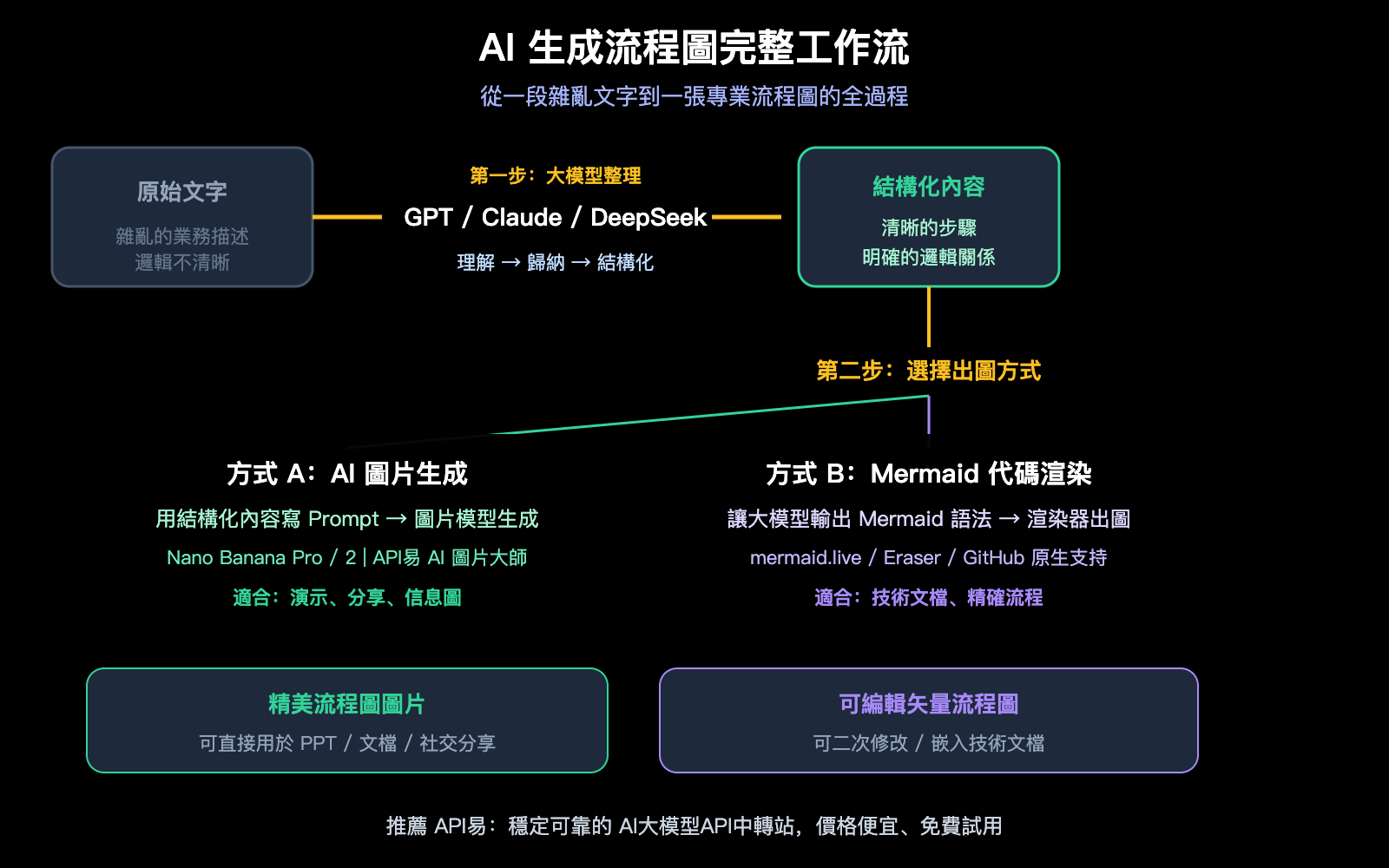

<！– SVG_DIAGRAM: 完整工作流：原始文字 → 大模型整理 → 結構化內容 → 出圖 –>

ai-text-to-flowchart-llm-image-generation-guide-zh-hant 图示

AI 生成流程圖第二步：出圖方式詳解

方式 A：用 AI 圖片模型直接生成流程圖

Nano Banana Pro 等新一代圖片模型已經能夠生成帶有清晰文字標註的信息圖和流程圖。關鍵在於提示詞要基於第一步整理好的結構化內容來寫。

推薦工具：API易 AI 圖片大師 imagen.apiyi.com，支持 Nano Banana Pro、Nano Banana 2 等主流圖片模型，在線即可測試生成效果。

圖片生成的提示詞技巧：

請生成一張專業的流程圖信息圖，內容如下：

流程步驟：
1. 用戶提交訂單
2. 系統驗證庫存
3. [判斷] 庫存是否充足？
   - 是 → 計算價格 → 生成支付鏈接 → 用戶支付 → 自動發貨
   - 否 → 通知缺貨 → 推薦替代商品

風格要求：現代商務風格，深色背景，步驟用卡片展示，箭頭連接，
判斷節點用菱形，文字清晰可讀

適合場景: 需要一張精美的成品圖片，用於 PPT 演示、公衆號文章、社交分享等視覺展示場景。

方式 B：讓大模型輸出 Mermaid 代碼

Mermaid 是一種用文本語法描述圖表的標準，所有主流大模型都能生成 Mermaid 代碼。生成的代碼可以在 mermaid.live、GitHub、Notion 等平臺直接渲染。

讓大模型生成 Mermaid 的提示詞：

請根據以下流程描述，輸出 Mermaid 語法的流程圖代碼：

1. 用戶提交訂單
2. 系統驗證庫存
   - 有庫存 → 計算價格 → 生成支付 → 用戶支付 → 自動發貨
   - 無庫存 → 通知缺貨 → 推薦替代

大模型會輸出：

flowchart TD
    A[用戶提交訂單] --> B{系統驗證庫存}
    B -->|有庫存| C[計算價格]
    C --> D[生成支付鏈接]
    D --> E[用戶支付]
    E --> F[自動發貨]
    B -->|無庫存| G[通知用戶缺貨]
    G --> H[推薦替代商品]

將代碼粘貼到 mermaid.live 即可看到渲染效果。

適合場景: 技術文檔、開發者 README、需要精確控制流程邏輯的場景。Mermaid 代碼可以版本管理，方便團隊協作。

🎯 出圖方式選擇建議: 需要"好看" → AI 圖片生成（imagen.apiyi.com）。需要"精確" → Mermaid 代碼。需要"可編輯+協作" → Miro/Whimsical 等專業工具。三種方式的第一步都一樣——先讓大模型整理思路。通過 API易 apiyi.com 可以一站式調用大模型完成整理工作。

AI 圖片大師：零代碼生成流程圖

如果你不想寫代碼，API易提供了在線圖片生成工具——AI 圖片大師（imagen.apiyi.com），支持 Nano Banana Pro、Nano Banana 2 等主流圖片生成模型，直接在瀏覽器中測試效果。

AI 圖片大師使用流程

  1. 訪問 imagen.apiyi.com
  2. 選擇模型: Nano Banana Pro（推薦，文字渲染最清晰）或 Nano Banana 2
  3. 輸入提示詞: 將第一步整理好的結構化內容寫成圖片生成提示詞
  4. 生成圖片: 點擊生成，查看效果，不滿意可以調整提示詞重新生成
  5. 下載使用: 滿意後直接下載圖片

AI 圖片大師支持的圖片模型

模型 特點 最佳場景
Nano Banana Pro 文字渲染最清晰，信息圖能力強 流程圖、信息圖、含文字的圖表
Nano Banana 2 畫質精細，創意風格豐富 概念圖、風格化流程圖
其他模型 各有特色 根據需求選擇

建議: Nano Banana Pro 對流程圖和信息圖的支持最好，它能夠生成清晰可讀的文字標註，是目前生成流程圖效果最佳的圖片模型之一。直接在 imagen.apiyi.com 上體驗，無需編程。

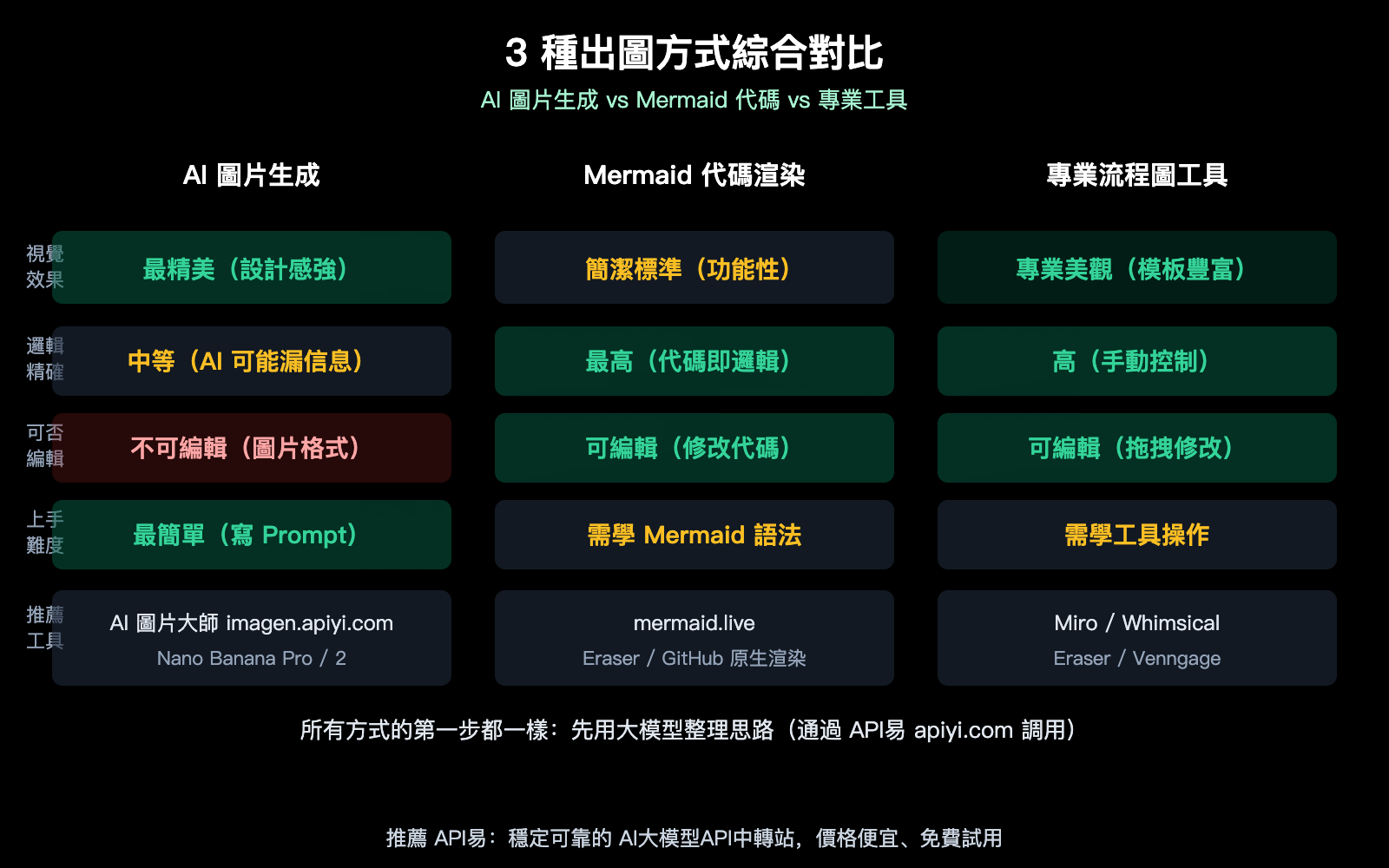

<！– SVG_COMPARISON: 3種出圖方式的效果對比 –>

ai-text-to-flowchart-llm-image-generation-guide-zh-hant 图示

常見問題

Q1: AI 圖片模型生成的流程圖文字會不會亂碼？

Nano Banana Pro 是目前文字渲染能力最強的圖片模型之一，生成的流程圖中文字清晰可讀。但仍然存在偶爾拼寫錯誤或佈局不理想的情況。建議：提示詞中明確每個步驟的文字內容（提前在第一步整理好），保持每步名稱簡短（不超過 6 個字），效果會更穩定。可以在 imagen.apiyi.com 上多次嘗試。

Q2: Mermaid 代碼不會寫怎麼辦？

完全不需要你自己寫。直接讓大模型生成即可——在 API易 apiyi.com 調用 GPT-4o 或 Claude，告訴它"請根據以下描述輸出 Mermaid 流程圖代碼"，它會幫你寫好。你只需把代碼粘貼到 mermaid.live 查看效果，不滿意就讓大模型修改。

Q3: 哪種方式效率最高？

要快 → 用 AI 圖片大師 imagen.apiyi.com 直接生成（1 分鐘出圖）。要精確 → 用大模型生成 Mermaid 代碼（2-3 分鐘）。要專業可編輯 → 用 Miro/Whimsical（5-10 分鐘）。不管哪種方式，第一步整理思路都建議通過 API易 apiyi.com 調用大模型完成。

總結

AI 生成流程圖的核心要點：

  1. 分兩步走: 先讓大模型（GPT/Claude/DeepSeek）整理思路，把雜亂文字變成結構化內容，再用圖片工具出圖
  2. 3 種出圖方式按需選擇: AI 圖片生成最精美（imagen.apiyi.com），Mermaid 代碼最精確，專業工具最可編輯
  3. Nano Banana Pro 推薦: 目前文字渲染最清晰的圖片模型，生成流程圖和信息圖效果出色

不要試圖一步到位——"先想清楚，再畫出來"，這纔是用 AI 做流程圖的正確姿勢。

推薦通過 API易 apiyi.com 調用大模型整理思路，然後用 AI 圖片大師 imagen.apiyi.com 快速出圖測試。

📚 參考資料

  1. Mermaid 官方文檔: 流程圖語法參考

    • 鏈接: mermaid.js.org
    • 說明: Mermaid 流程圖語法和在線編輯器

  2. Mermaid Live Editor: 在線渲染 Mermaid 代碼

    • 鏈接: mermaid.live
    • 說明: 粘貼代碼即可預覽，支持導出 SVG/PNG

  3. Nano Banana Pro 文檔: Google 圖片生成模型

    • 鏈接: ai.google.dev/gemini-api/docs/image-generation
    • 說明: Nano Banana Pro 的能力介紹和 API 使用

  4. API易 AI 圖片大師: 在線圖片生成測試工具

    • 鏈接: imagen.apiyi.com
    • 說明: 支持 Nano Banana Pro/2 等多種模型，零代碼出圖

  5. API易平臺文檔: 大模型 API 接入指南

    • 鏈接: docs.apiyi.com
    • 說明: API Key 獲取和模型調用說明

作者: APIYI 技術團隊
技術交流: 歡迎在評論區討論，更多資料可訪問 API易 docs.apiyi.com 文檔中心
