作者注：AIを使ってテキストからフローチャートを生成する完全なワークフローを詳しく解説します。第1ステップでは大規模言語モデルで構造化された内容を整理し、第2ステップではNano Banana Proなどの画像モデルを使って専門的なフローチャートを生成します。
「大量のテキスト説明があって、見栄えの良いフローチャートを生成したいのですが、どのAIツールが適していますか？」——この質問に対する答えは、特定の1つのツールではなく、2ステップのワークフローです。
長いテキストをそのままAI画像生成ツールに投げ込んでも、良い結果は得られにくいでしょう。なぜなら、AI画像モデルは「描く」ことは得意ですが、「考える」ことは苦手だからです。正しい方法は2ステップに分けることです。第1ステップでは大規模言語モデルに思考を整理させ、雑然としたテキストを秩序立った、構造化された、洗練された内容に変えます。第2ステップで画像モデルを使って出力し、構造化された内容を専門的なフローチャートに変換します。
核心的な価値: この記事を読めば、「一つのテキスト」から「一枚の専門的なフローチャート」までの完全なAIワークフローと、各ステップでどのツールを使うべきかを習得できます。
AIでフローチャートを生成する際の重要なポイント
| ポイント | 説明 | 価値 |
|---|---|---|
| 整理してから図を作成 | 大規模言語モデルが理解と構造化を担当し、画像モデルが視覚的表現を担当 | 一気に作成するよりもはるかに効果的 |
| 複数の作成方法 | AI画像生成、Mermaidコード、専門的なフローチャートツール | 必要に応じて選択、一つの方法に限定する必要なし |
| Nano Banana Proはインフォグラフィックに優れる | 文字レンダリングが鮮明、チャートやフローチャートスタイルをサポート | プロンプトから直接プロフェッショナルな画像を生成 |
| APIYI AI画像マスター | オンラインツール、複数の画像モデルをサポートして迅速にテスト可能 | コード不要で画像生成、即時テスト・即時利用 |

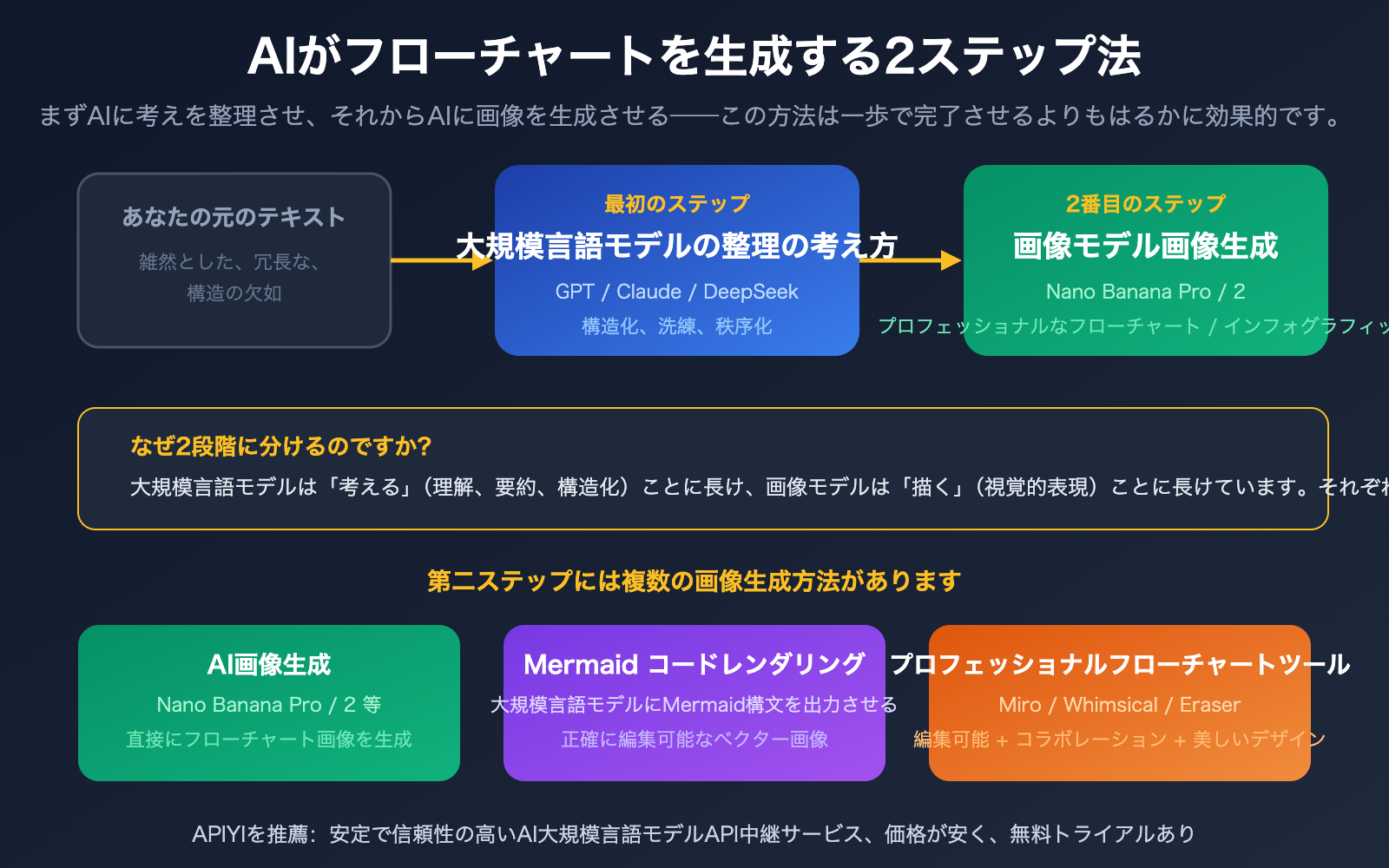

AIでフローチャートを生成する際に2段階で行う理由
多くの人は最初にAIに対して「フローチャートを描いてください」と直接依頼しますが、結果は往々にして期待外れです。その理由は単純です：
画像モデルの限界: Nano Banana Pro、DALL-Eなどの画像生成モデルは視覚的創作に優れていますが、あなたの雑然とした文章記述を真に「理解」しているわけではありません。入力情報が十分に洗練されておらず、構造が明確でない場合、生成される図は情報が欠落し、論理が混乱します。
大規模言語モデルの強み: GPT-5.4、Claude、DeepSeekなどのテキスト大規模言語モデルは、理解、要約、構造化に優れています。これらはあなたの長い記述を「ステップ1→ステップ2→判断→分岐A/分岐B」といった明確な論理チェーンに精錬することができます。
したがって、正しい方法は：大規模言語モデルに「思考」の仕事をさせ、画像モデルに「描画」の仕事をさせることです。それぞれの役割を分担することで、最高の効果が得られます。

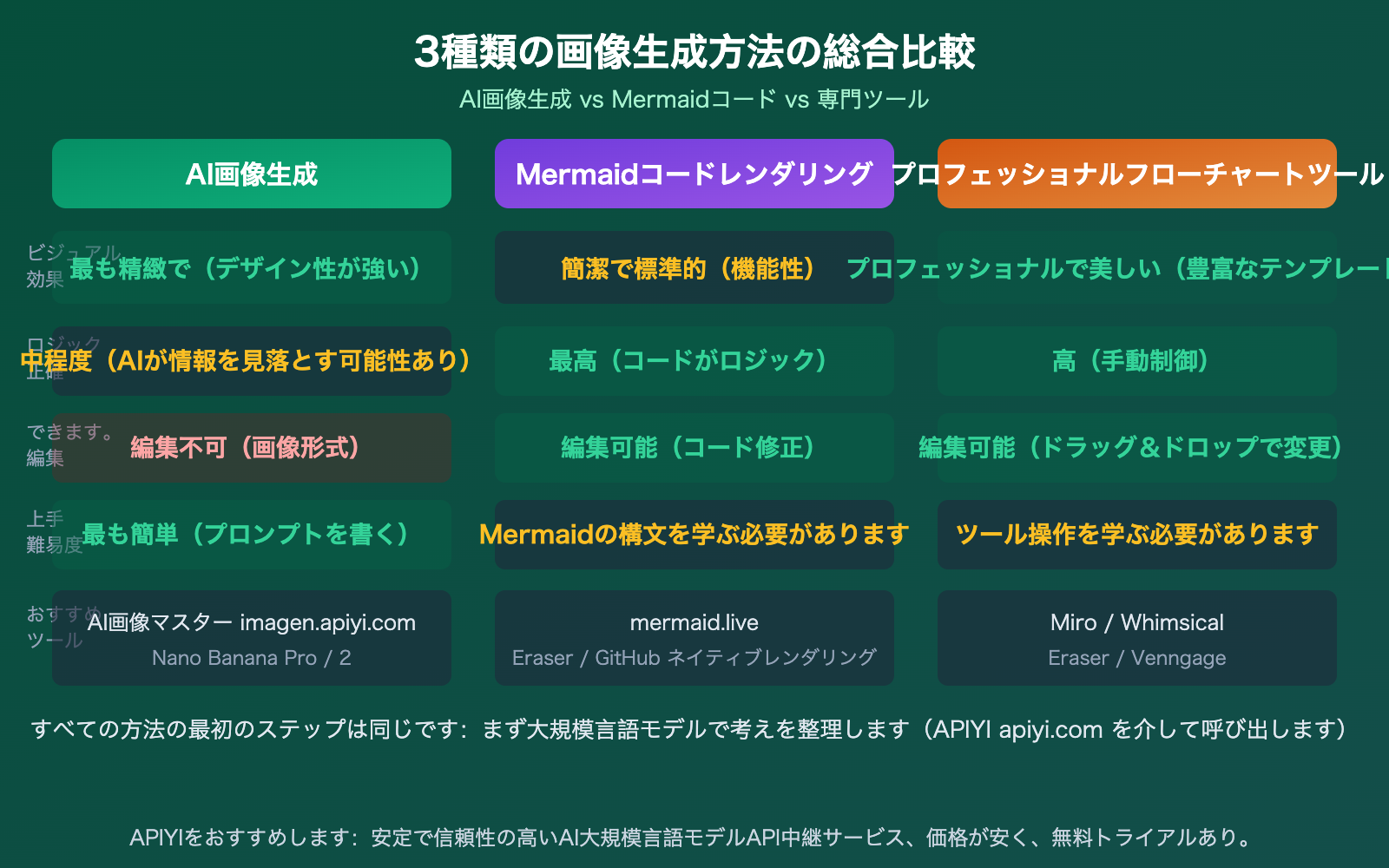

AIでフローチャートを生成する3つの方法
| 作成方法 | ツール | 利点 | 適用シーン |
|---|---|---|---|
| AI画像生成 | Nano Banana Pro/2、DALL-E | 視覚的に美しく、直接完成品を出力 | プレゼンテーション資料、ソーシャルシェア、インフォグラフィック |
| Mermaidコードレンダリング | 大規模言語モデルによるコード生成 + mermaid.live | 正確で編集可能、論理が正確 | 技術文書、開発者向けシーン |
| 専門的なフローチャートツール | Miro、Whimsical、Eraser | 編集可能、共同作業可能、テンプレートが豊富 | チームコラボレーション、正式な文書 |
🎯 選択の提案: プレゼンテーションや共有のために美しいフローチャートを迅速に作成する必要がある場合は、AI画像生成方式（Nano Banana Pro）をお勧めします。正確で編集可能なフローチャートが必要な場合は、Mermaidコード方式をお勧めします。APIYI apiyi.comを通じて大規模言語モデルを呼び出して考えを整理し、その後AI画像マスター imagen.apiyi.comで迅速に図を作成することができます。
AIでフローチャートを生成する第一歩：大規模言語モデルに考えを整理させる
このステップの目標は、あなたの元の文章を構造化され、洗練され、順序立てられたプロセスの記述に変えることです。
考えを整理するプロンプトテンプレート
以下の業務プロセスの文章記述があります。以下のことをお願いします：
1. 核心的なステップを抽出してください（8ステップ以内）
2. 各ステップ間の論理関係を明示してください（順序/判断/並列）
3. 判断分岐がある場合は、条件と方向を明確にしてください
4. 洗練された言葉で再構成し、各ステップは10文字以内にしてください
元の記述：
{あなたの文章内容}
考えを整理するコード呼び出し
import openai
client = openai.OpenAI(
api_key="YOUR_API_KEY",
base_url="https://api.apiyi.com/v1"
)
response = client.chat.completions.create(
model="gpt-4o",
messages=[{
"role": "user",
"content": """以下の業務プロセス記述があります。構造化されたプロセスステップに精錬してください：
1. 核心ステップを抽出（8ステップ以内）
2. 論理関係を明示（順序/判断/並列）
3. 各ステップは10文字以内
元の記述：ユーザーが注文を提出した後、システムはまず在庫を検証し、在庫があれば価格を計算して支払いリンクを生成し、
ユーザーが支払いに成功したら自動的に発送し、在庫が不足している場合はユーザーに品切れを通知し、代替商品を推薦します..."""
}]
)
print(response.choices[0].message.content)
大規模言語モデルは以下のような構造化された結果を出力します：
1. ユーザーが注文を提出
2. システムが在庫を検証
├── 在庫あり → 3. 価格を計算
│ → 4. 支払いリンクを生成
│ → 5. ユーザーが支払い
│ → 6. 自動的に発送
└── 在庫なし → 7. ユーザーに品切れを通知
→ 8. 代替商品を推薦
提案: APIYI apiyi.comを通じてAPIキーを取得し、GPT-4o、Claude、DeepSeekなどの複数のモデルでそれぞれ整理を行い、最も明確な構造を選び出して比較することができます。

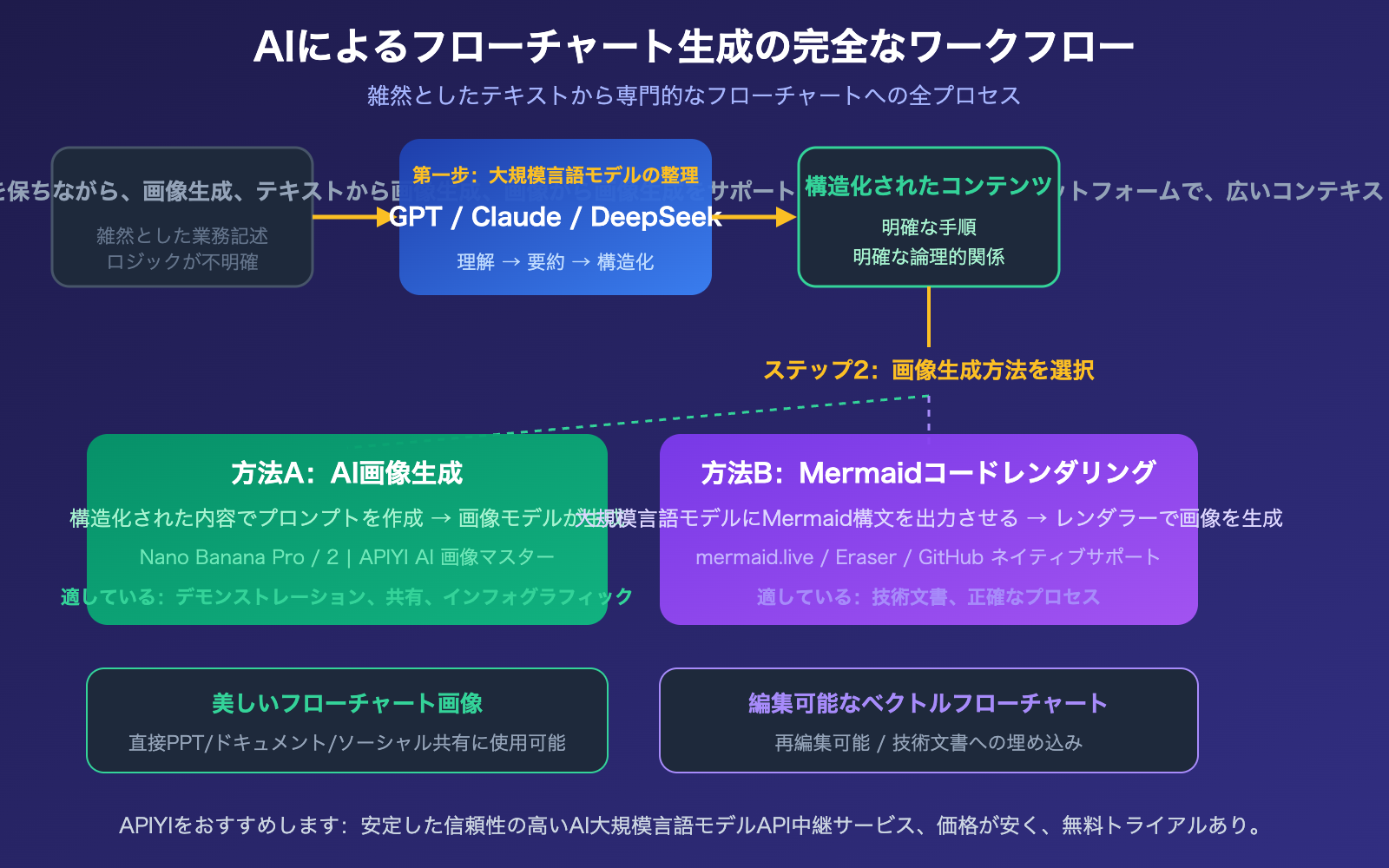

AIでフローチャートを作成するステップ2：出力方法の詳細
方法A：AI画像モデルで直接フローチャートを生成する
Nano Banana Proなどの次世代画像モデルは、明確な文字注釈付きのインフォグラフィックやフローチャートを生成できるようになりました。重要なのは、ステップ1で整理した構造化された内容に基づいてプロンプトを書くことです。
おすすめツール：APIYI AI画像マスター imagen.apiyi.com。Nano Banana Pro、Nano Banana 2などの主要な画像モデルをサポートし、オンラインで生成効果をテストできます。
画像生成のプロンプトテクニック：
専門的なフローチャートのインフォグラフィックを生成してください。内容は以下の通りです：
プロセスステップ：
1. ユーザーが注文を提出
2. システムが在庫を検証
3. [判断] 在庫は十分か？
- はい → 価格を計算 → 支払いリンクを生成 → ユーザーが支払い → 自動発送
- いいえ → 在庫切れを通知 → 代替商品を推薦
スタイル要件：モダンビジネススタイル、ダーク背景、ステップはカードで表示、矢印で接続、
判断ノードは菱形、文字は明確に読めるように
適したシナリオ: PPTプレゼンテーション、公式アカウント記事、SNS共有などの視覚的展示シーンで、美しい完成画像が必要な場合。
方法B：大規模言語モデルにMermaidコードを出力させる
Mermaidはテキスト構文で図表を記述する標準規格であり、すべての主要な大規模言語モデルがMermaidコードを生成できます。生成されたコードは、mermaid.live、GitHub、Notionなどのプラットフォームで直接レンダリングできます。
大規模言語モデルにMermaidを生成させるプロンプト：
以下のプロセス記述に基づいて、Mermaid構文のフローチャートコードを出力してください：
1. ユーザーが注文を提出
2. システムが在庫を検証
- 在庫あり → 価格を計算 → 支払いを生成 → ユーザーが支払い → 自動発送
- 在庫なし → 在庫切れを通知 → 代替商品を推薦
大規模言語モデルは以下のように出力します：
flowchart TD
A[ユーザーが注文を提出] --> B{システムが在庫を検証}
B -->|在庫あり| C[価格を計算]
C --> D[支払いリンクを生成]
D --> E[ユーザーが支払い]
E --> F[自動発送]
B -->|在庫なし| G[ユーザーに在庫切れを通知]
G --> H[代替商品を推薦]
このコードをmermaid.liveに貼り付けると、レンダリング効果を確認できます。
適したシナリオ: 技術文書、開発者向けREADME、プロセスロジックを正確に制御する必要があるシーン。Mermaidコードはバージョン管理が可能で、チームコラボレーションに便利です。
🎯 出力方法の選択アドバイス: 「見た目重視」→ AI画像生成（imagen.apiyi.com）。「正確性重視」→ Mermaidコード。「編集可能＋コラボレーション」→ Miro/Whimsicalなどの専門ツール。3つの方法の最初のステップは同じです——まず大規模言語モデルに考えを整理させます。APIYI apiyi.comを通じて、大規模言語モデルを一括で呼び出して整理作業を完了できます。
AI画像マスター：コード不要でフローチャートを生成
コードを書きたくない場合、APIYIはオンライン画像生成ツール——AI画像マスター（imagen.apiyi.com）を提供しています。Nano Banana Pro、Nano Banana 2などの主要な画像生成モデルをサポートし、ブラウザで直接効果をテストできます。
AI画像マスターの使用手順
- アクセス imagen.apiyi.com
- モデル選択: Nano Banana Pro（推奨、文字レンダリングが最も鮮明）またはNano Banana 2
- プロンプト入力: ステップ1で整理した構造化された内容を画像生成プロンプトとして記述
- 画像生成: 生成をクリックし、効果を確認。不満な場合はプロンプトを調整して再生成
- ダウンロード使用: 満足したら直接画像をダウンロード
AI画像マスターがサポートする画像モデル
| モデル | 特徴 | 最適なシーン |
|---|---|---|
| Nano Banana Pro | 文字レンダリングが最も鮮明、インフォグラフィック能力が高い | フローチャート、インフォグラフィック、文字を含む図表 |
| Nano Banana 2 | 画質が繊細、クリエイティブなスタイルが豊富 | コンセプト図、スタイリッシュなフローチャート |
| その他のモデル | それぞれ特徴がある | ニーズに応じて選択 |
アドバイス: Nano Banana Proはフローチャートとインフォグラフィックへのサポートが最も優れており、明確に読める文字注釈を生成でき、現在フローチャート生成効果が最高の画像モデルの一つです。imagen.apiyi.comで直接体験でき、プログラミングは不要です。
よくある質問
Q1: AI画像モデルで生成したフローチャートの文字は文字化けしませんか？
Nano Banana Proは、現在最も文字レンダリング能力に優れた画像モデルの一つであり、生成されるフローチャートの文字は鮮明で読みやすいです。ただし、まれにスペルミスやレイアウトが理想的でない場合もあります。
推奨事項：プロンプトで各ステップのテキスト内容を明確に指定し（最初のステップであらかじめ整理しておく）、各ステップの名称は短く（6文字以内）保つと、より安定した結果が得られます。imagen.apiyi.comで何度か試してみることをお勧めします。
Q2: Mermaidのコードの書き方がわからない場合はどうすればいいですか？
自分で書く必要はまったくありません。大規模言語モデルに生成させればよいのです。APIYI apiyi.comでGPT-4oやClaudeを呼び出し、「以下の説明に基づいてMermaidフローチャートのコードを出力してください」と指示すれば、コードを書いてくれます。あとはそのコードをmermaid.liveに貼り付けて結果を確認し、気に入らなければ大規模言語モデルに修正を依頼するだけです。
Q3: どの方法が最も効率的ですか？
速さを求めるなら → AI画像マスター imagen.apiyi.com で直接生成（1分で画像完成）。
正確さを求めるなら → 大規模言語モデルでMermaidコードを生成（2-3分）。
プロフェッショナルで編集可能なものを求めるなら → Miro/Whimsicalを使用（5-10分）。
どの方法を選ぶ場合でも、最初のステップである「アイデアの整理」は、APIYI apiyi.comを通じて大規模言語モデルを呼び出して行うことをお勧めします。
まとめ
AIでフローチャートを生成する際の核心ポイント：
- 2ステップで進める: まず大規模言語モデル（GPT/Claude/DeepSeek）にアイデアを整理させ、雑然としたテキストを構造化された内容に変換してから、画像ツールで図を作成する。
- 3つの出図方法からニーズに合わせて選択: AI画像生成が最も美しい（imagen.apiyi.com）、Mermaidコードが最も正確、プロフェッショナルツールが最も編集しやすい。
- Nano Banana Proを推奨: 現在、文字レンダリングが最も鮮明な画像モデルで、フローチャートやインフォグラフィックの生成に優れた効果を発揮します。
一歩で完成させようとしないこと——「まず考えを明確にし、それから描く」、これがAIを使ってフローチャートを作成する正しい姿勢です。
アイデアの整理にはAPIYI apiyi.comを通じて大規模言語モデルを呼び出し、画像の迅速なテスト生成にはAI画像マスター imagen.apiyi.comの使用をお勧めします。
📚 参考文献
-
Mermaid 公式ドキュメント: フローチャート構文リファレンス
- リンク:
mermaid.js.org - 説明: Mermaid フローチャート構文とオンラインエディタ
- リンク:
-
Mermaid Live Editor: Mermaid コードのオンラインレンダリング
- リンク:
mermaid.live - 説明: コードを貼り付けてプレビュー可能、SVG/PNG エクスポート対応
- リンク:
-
Nano Banana Pro ドキュメント: Google 画像生成モデル
- リンク:
ai.google.dev/gemini-api/docs/image-generation - 説明: Nano Banana Pro の機能紹介と API 使用方法
- リンク:
-
APIYI AI 画像マスター: オンライン画像生成テストツール
- リンク:
imagen.apiyi.com - 説明: Nano Banana Pro/2 など多様なモデルに対応、コード不要で画像生成
- リンク:
-
APIYI プラットフォームドキュメント: 大規模言語モデル API 接続ガイド
- リンク:
docs.apiyi.com - 説明: APIキーの取得方法とモデル呼び出しの説明
- リンク:
著者: APIYI 技術チーム
技術交流: コメント欄での議論を歓迎します。詳細情報は APIYI docs.apiyi.com ドキュメントセンターをご覧ください
