Erstellen Sie Flussdiagramme mit KI in 2 Schritten: Lassen Sie zuerst das große Sprachmodell die Ideen strukturieren, dann generieren Sie das Bild mit einem Bildmodell.

Autorennotiz: Detaillierte Erklärung des vollständigen Workflows zur Erstellung von Flussdiagrammen aus Text mit KI: Schritt 1 – Strukturierung des Inhalts mit einem großen Sprachmodell, Schritt 2 – Erzeugung professioneller Flussdiagramme mit Bildmodellen wie Nano Banana Pro.

"Wie kann ich aus einer Textbeschreibung ein schönes Flussdiagramm erstellen – welches KI-Tool ist dafür geeignet?" – Die Antwort auf diese Frage ist kein einzelnes Tool, sondern ein zweistufiger Workflow.

Wenn Sie einen langen Text einfach in ein KI-Bildgenerierungstool werfen, sind die Ergebnisse oft unbefriedigend – denn KI-Bildmodelle sind gut im "Zeichnen", aber nicht im "Denken". Der richtige Ansatz besteht darin, zwei Schritte zu gehen: Im ersten Schritt lässt man ein großes Sprachmodell die Gedanken strukturieren und verwandelt ungeordneten Text in geordnete, strukturierte und prägnante Inhalte. Im zweiten Schritt wird dann das Bildmodell eingesetzt, um den strukturierten Inhalt in ein professionelles Flussdiagramm zu verwandeln.

Der Kernnutzen: Nachdem Sie diesen Artikel gelesen haben, beherrschen Sie den vollständigen KI-Workflow von "einem Textabschnitt" zu "einem professionellen Flussdiagramm" und wissen, welche Tools in jedem Schritt verwendet werden sollten.

---

Kernpunkte für KI-generierte Flussdiagramme

Punkt	Erklärung	Nutzen
Zuerst strukturieren, dann visualisieren	Großes Sprachmodell übernimmt Verständnis und Strukturierung, Bildmodell übernimmt visuelle Darstellung	Deutlich bessere Ergebnisse als direkte Erstellung
Verschiedene Visualisierungsmethoden	KI-Bilderzeugung, Mermaid-Code, professionelle Flussdiagramm-Tools	Je nach Bedarf auswählen, nicht auf eine Methode beschränken
Nano Banana Pro ist gut für Infografiken	Klare Textdarstellung, unterstützt Diagramm- und Flussdiagramm-Stile	Erzeugt professionelle Bilder direkt aus der Eingabeaufforderung
APIYI AI Bildermeister	Online-Tool, unterstützt schnelles Testen verschiedener Bildmodelle	Bilder ohne Code erstellen, sofort testen und verwenden

Warum KI-generierte Flussdiagramme zwei Schritte benötigen

Die erste Reaktion vieler ist, der KI einfach zu sagen "Zeichne mir ein Flussdiagramm", aber die Ergebnisse sind oft enttäuschend. Der Grund ist einfach:

Grenzen der Bildmodelle: Nano Banana Pro, DALL-E und andere Bildgenerierungsmodelle sind gut in visueller Gestaltung, aber sie "verstehen" Ihre unstrukturierte Textbeschreibung nicht wirklich. Wenn die Eingabeinformationen nicht präzise genug und die Struktur nicht klar ist, entstehen Bilder mit fehlenden Informationen und logischen Unstimmigkeiten.

Stärken großer Sprachmodelle: GPT-4o, Claude, DeepSeek und andere große Textmodelle sind gut im Verstehen, Zusammenfassen und Strukturieren. Sie können Ihre lange Beschreibung in eine klare logische Kette wie "Schritt 1 → Schritt 2 → Entscheidung → Zweig A/Zweig B" verdichten.

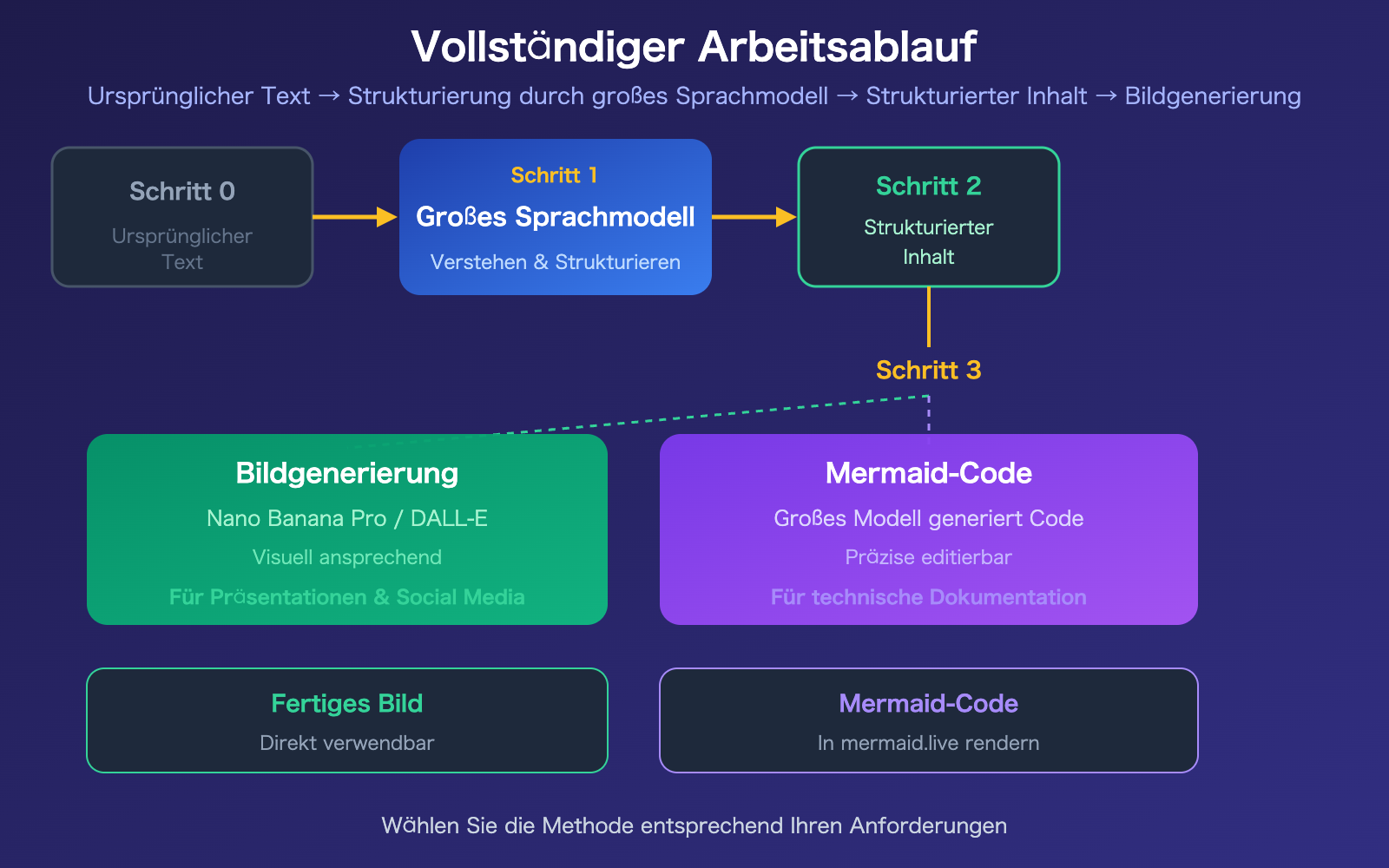

Die richtige Methode ist daher: Das große Sprachmodell übernimmt die "Denkarbeit", das Bildmodell übernimmt die "Zeichenarbeit". Jedes erledigt seine Aufgabe, für die besten Ergebnisse.

3 Visualisierungsmethoden für KI-generierte Flussdiagramme

Visualisierungsmethode	Werkzeug	Vorteil	Anwendungsfall
KI-Bilderzeugung	Nano Banana Pro/2, DALL-E	Visuell ansprechend, direkt fertiges Ergebnis	Präsentationsdokumente, Social Media, Infografiken
Mermaid-Code-Rendering	Von großem Modell generierter Code + mermaid.live	Präzise editierbar, logisch korrekt	Technische Dokumentation, Entwicklerszenarien
Professionelle Flussdiagramm-Tools	Miro, Whimsical, Eraser	Editierbar, kollaborativ, viele Vorlagen	Teamzusammenarbeit, formelle Dokumente

🎯 Auswahlvorschlag: Wenn Sie schnell ein ansprechendes Flussdiagramm für eine Präsentation oder zum Teilen benötigen, empfehlen wir die KI-Bilderzeugungsmethode (Nano Banana Pro). Wenn Sie ein präzises, editierbares Flussdiagramm benötigen, empfehlen wir die Mermaid-Code-Methode. Sie können über APIYI apiyi.com ein großes Sprachmodell aufrufen, um die Struktur zu erstellen, und dann mit AI Bildermeister imagen.apiyi.com schnell das Bild generieren.

---

Erster Schritt für KI-generierte Flussdiagramme: Das große Sprachmodell strukturiert die Gedanken

Das Ziel dieses Schritts ist, Ihren ursprünglichen Text in eine strukturierte, prägnante und geordnete Prozessbeschreibung zu verwandeln.

Vorlage für die Strukturierung der Gedanken

Ich habe die folgende textuelle Beschreibung eines Geschäftsprozesses. Bitte helfen Sie mir:
1. Die Kernelemente extrahieren (nicht mehr als 8 Schritte)
2. Die logischen Beziehungen zwischen den Schritten kennzeichnen (Sequenz/Entscheidung/Parallel)
3. Bei Entscheidungszweigen die Bedingungen und Richtungen klar angeben
4. Mit prägnanter Sprache neu organisieren, jeder Schritt nicht mehr als 10 Wörter

Ursprüngliche Beschreibung:
{Ihr Textinhalt}

Codeaufruf zur Strukturierung der Gedanken

import openai

client = openai.OpenAI(
    api_key="YOUR_API_KEY",
    base_url="https://api.apiyi.com/v1"
)

response = client.chat.completions.create(
    model="gpt-4o",
    messages=[{
        "role": "user",
        "content": """Ich habe die folgende Geschäftsprozessbeschreibung, bitte als strukturierte Prozessschritte extrahieren:
1. Kernelemente extrahieren (nicht mehr als 8 Schritte)
2. Logische Beziehungen kennzeichnen (Sequenz/Entscheidung/Parallel)
3. Jeder Schritt nicht mehr als 10 Wörter

Ursprüngliche Beschreibung: Nachdem der Benutzer eine Bestellung aufgegeben hat, prüft das System zuerst den Lagerbestand. Wenn Lagerbestand vorhanden ist, wird der Preis berechnet und ein Zahlungslink generiert.
Nach erfolgreicher Zahlung des Benutzers wird automatisch versandt. Bei unzureichendem Lagerbestand wird der Benutzer über Fehlbestand benachrichtigt und alternative Produkte empfohlen..."""
    }]
)
print(response.choices[0].message.content)

Das große Sprachmodell wird ein strukturiertes Ergebnis wie folgt ausgeben:

1. Benutzer gibt Bestellung auf
2. System prüft Lagerbestand
   ├── Lagerbestand vorhanden → 3. Preis berechnen
   │                           → 4. Zahlungslink generieren
   │                           → 5. Benutzer zahlt
   │                           → 6. Automatisch versenden
   └── Kein Lagerbestand → 7. Benutzer über Fehlbestand benachrichtigen
                         → 8. Alternative Produkte empfehlen

Empfehlung: Über APIYI apiyi.com einen API-Schlüssel beziehen, um mit GPT-4o, Claude, DeepSeek und anderen Modellen die Struktur zu erstellen, vergleichen und die klarste auswählen.

---

Schritt 2 der AI-Flussdiagrammerstellung: Detaillierte Erläuterung der Ausgabemethoden

Methode A: Direkte Erstellung des Flussdiagramms mit einem AI-Bildmodell

Neue Generationen von Bildmodellen wie Nano Banana Pro sind bereits in der Lage, Informationsgrafiken und Flussdiagramme mit klaren Textbeschriftungen zu generieren. Der Schlüssel liegt darin, die Eingabeaufforderung auf der Grundlage der im ersten Schritt strukturierten Inhalte zu formulieren.

Empfohlenes Tool: APIYI AI Bildmeister (imagen.apiyi.com), unterstützt gängige Bildmodelle wie Nano Banana Pro, Nano Banana 2 usw. Sie können die Generierungsergebnisse direkt online testen.

Tipps für die Eingabeaufforderung zur Bilderzeugung:

Bitte generieren Sie eine professionelle Flussdiagramm-Infografik mit folgendem Inhalt:

Prozessschritte:
1. Benutzer gibt eine Bestellung auf
2. System prüft den Lagerbestand
3. [Entscheidung] Ist der Lagerbestand ausreichend?
   - Ja → Preis berechnen → Zahlungslink generieren → Benutzer zahlt → Automatischer Versand
   - Nein → Fehlbestand melden → Alternative Produkte empfehlen

Stilanforderungen: Moderner Business-Stil, dunkler Hintergrund, Schritte in Kartenform dargestellt, Pfeilverbindungen,
Entscheidungsknoten als Raute, Text klar lesbar

Geeignete Szenarien: Wenn Sie ein ansprechendes, fertiges Bild für visuelle Präsentationen wie PowerPoint-Folien, Artikel in öffentlichen Kanälen (z.B. WeChat), Social-Media-Beiträge usw. benötigen.

Methode B: Das große Sprachmodell Mermaid-Code ausgeben lassen

Mermaid ist ein Standard zur Beschreibung von Diagrammen mit Text-Syntax, den alle gängigen großen Sprachmodelle generieren können. Der generierte Code kann direkt auf Plattformen wie mermaid.live, GitHub oder Notion gerendert werden.

Eingabeaufforderung, um ein großes Sprachmodell Mermaid-Code generieren zu lassen:

Bitte geben Sie basierend auf der folgenden Prozessbeschreibung den Flussdiagramm-Code in Mermaid-Syntax aus:

1. Benutzer gibt eine Bestellung auf
2. System prüft den Lagerbestand
   - Bestand vorhanden → Preis berechnen → Zahlung generieren → Benutzer zahlt → Automatischer Versand
   - Kein Bestand → Fehlbestand melden → Alternative empfehlen

Das große Sprachmodell wird Folgendes ausgeben:

flowchart TD
    A[Benutzer gibt eine Bestellung auf] --> B{System prüft den Lagerbestand}
    B -->|Bestand vorhanden| C[Preis berechnen]
    C --> D[Zahlungslink generieren]
    D --> E[Benutzer zahlt]
    E --> F[Automatischer Versand]
    B -->|Kein Bestand| G[Benutzer über Fehlbestand informieren]
    G --> H[Alternative Produkte empfehlen]

Fügen Sie den Code in mermaid.live ein, um das gerenderte Ergebnis zu sehen.

Geeignete Szenarien: Technische Dokumentation, README-Dateien für Entwickler, Szenarien, die eine präzise Kontrolle der Prozesslogik erfordern. Mermaid-Code kann versioniert und ist somit ideal für die Teamzusammenarbeit.

🎯 Empfehlung zur Auswahl der Ausgabemethode: Benötigen Sie "ansprechende Optik"? → AI-Bildgenerierung (imagen.apiyi.com). Benötigen Sie "Präzision"? → Mermaid-Code. Benötigen Sie "Bearbeitbarkeit + Zusammenarbeit"? → Professionelle Tools wie Miro/Whimsical. Der erste Schritt ist bei allen drei Methoden derselbe – lassen Sie zunächst das große Sprachmodell die Strukturierung übernehmen. Über APIYI (apiyi.com) können Sie das große Sprachmodell für diese Strukturierungsarbeit zentral aufrufen.

---

AI Bildmeister: Flussdiagramme ohne Code generieren

Wenn Sie keinen Code schreiben möchten, bietet APIYI ein Online-Bildgenerierungstool – den AI Bildmeister (imagen.apiyi.com). Es unterstützt gängige Bildgenerierungsmodelle wie Nano Banana Pro und Nano Banana 2, sodass Sie die Ergebnisse direkt im Browser testen können.

Nutzungsablauf des AI Bildmeisters

1. Aufrufen: imagen.apiyi.com
2. Modell auswählen: Nano Banana Pro (empfohlen, klarste Textwiedergabe) oder Nano Banana 2
3. Eingabeaufforderung eingeben: Formulieren Sie die im ersten Schritt strukturierten Inhalte als Eingabeaufforderung für die Bildgenerierung.
4. Bild generieren: Klicken Sie auf "Generieren", sehen Sie sich das Ergebnis an. Bei Unzufriedenheit können Sie die Eingabeaufforderung anpassen und neu generieren.
5. Herunterladen und verwenden: Laden Sie das zufriedenstellende Bild direkt herunter.

Vom AI Bildmeister unterstützte Bildmodelle

Modell	Besonderheiten	Bestes Einsatzgebiet
Nano Banana Pro	Klarste Textwiedergabe, hohe Fähigkeit für Infografiken	Flussdiagramme, Infografiken, Diagramme mit Text
Nano Banana 2	Feine Bildqualität, reichhaltige kreative Stile	Konzeptgrafiken, stilisierte Flussdiagramme
Andere Modelle	Jeweils eigene Stärken	Je nach Anforderung auswählen

Empfehlung: Nano Banana Pro bietet die beste Unterstützung für Flussdiagramme und Infografiken. Es kann klare, lesbare Textbeschriftungen generieren und ist derzeit eines der effektivsten Bildmodelle für die Erstellung von Flussdiagrammen. Testen Sie es direkt auf imagen.apiyi.com – ohne Programmierung.

---

Häufig gestellte Fragen

Q1: Werden die Textbeschriftungen in von KI-Bildmodellen generierten Flussdiagrammen fehlerhaft dargestellt?

Nano Banana Pro ist derzeit eines der Bildmodelle mit der besten Textwiedergabefähigkeit. Die generierten Beschriftungen in Flussdiagrammen sind klar und lesbar. Gelegentlich kann es jedoch zu Rechtschreibfehlern oder suboptimalen Layouts kommen. Empfehlung: Geben Sie in der Eingabeaufforderung den genauen Textinhalt für jeden Schritt an (am besten bereits im ersten Schritt vorbereiten) und halten Sie die Bezeichnungen jedes Schritts kurz (nicht mehr als 6 Zeichen), um stabilere Ergebnisse zu erzielen. Sie können mehrere Versuche auf imagen.apiyi.com unternehmen.

Q2: Was tun, wenn ich den Mermaid-Code nicht selbst schreiben kann?

Das müssen Sie überhaupt nicht. Lassen Sie das große Sprachmodell den Code generieren – rufen Sie GPT-4o oder Claude über APIYI apiyi.com auf und geben Sie die Anweisung "Bitte generieren Sie den Mermaid-Flussdiagrammcode basierend auf der folgenden Beschreibung". Es wird den Code für Sie schreiben. Sie müssen den Code nur in mermaid.live einfügen, um das Ergebnis zu sehen, und bei Unzufriedenheit das große Sprachmodell um Änderungen bitten.

Q3: Welche Methode ist am effizientesten?

Für Geschwindigkeit → Verwenden Sie den KI-Bildgenerator AI 图片大师 auf imagen.apiyi.com (Bild in 1 Minute). Für Präzision → Lassen Sie Mermaid-Code von einem großen Sprachmodell generieren (2-3 Minuten). Für professionelle Bearbeitbarkeit → Verwenden Sie Miro/Whimsical (5-10 Minuten). Unabhängig von der gewählten Methode wird empfohlen, den ersten Schritt der Gedankenstrukturierung durch einen Aufruf eines großen Sprachmodells über APIYI apiyi.com zu erledigen.

---

Zusammenfassung

Die Kernpunkte zur KI-generierten Flussdiagrammerstellung:

1. In zwei Schritten vorgehen: Zuerst ein großes Sprachmodell (GPT/Claude/DeepSeek) die Gedanken strukturieren lassen, um ungeordneten Text in strukturierte Inhalte zu verwandeln, dann das Bild mit einem Grafikwerkzeug erstellen.
2. Drei Ausgabemethoden je nach Bedarf wählen: KI-Bilderzeugung für die beste Optik (imagen.apiyi.com), Mermaid-Code für höchste Präzision, professionelle Werkzeuge für maximale Bearbeitbarkeit.
3. Empfehlung: Nano Banana Pro: Derzeit das Bildmodell mit der klarsten Textwiedergabe, hervorragend für Flussdiagramme und Infografiken.

Versuchen Sie nicht, alles in einem Schritt zu erledigen – "Zuerst klar denken, dann zeichnen" ist der richtige Ansatz für die KI-gestützte Flussdiagrammerstellung.

Empfohlen wird, die Gedankenstrukturierung über einen großen Sprachmodell-Aufruf auf APIYI apiyi.com durchzuführen und dann den KI-Bildgenerator AI 图片大师 auf imagen.apiyi.com für schnelle Tests und Bildgenerierung zu nutzen.
