Maîtriser l’illustration scientifique avec PaperBanana : Tutoriel complet sur 5 agents d’IA pour la génération automatique d’illustrations académiques

Note de l'auteur : Découvrez en détail le fonctionnement des 5 agents intelligents du cadre d'illustration scientifique PaperBanana et comment les utiliser. Combiné à la solution API économique Nano Banana Pro, ce guide aide les chercheurs à générer efficacement des illustrations pour leurs articles.

Les illustrations méthodologiques et les graphiques statistiques dans les articles de recherche ont toujours été l'une des étapes manuelles les plus chronophages pour les chercheurs. Le cadre d'illustration scientifique PaperBanana a été créé précisément pour résoudre ce problème. Développé conjointement par l'Université de Pékin et Google Cloud AI Research, il convertit automatiquement les descriptions textuelles en illustrations académiques de qualité publication grâce à la collaboration de 5 agents AI spécialisés.

Valeur ajoutée : En lisant cet article, vous maîtriserez le flux de travail complet de PaperBanana, le mécanisme de collaboration de ses 5 agents, et apprendrez comment générer des illustrations académiques de haute qualité via l'API Nano Banana Pro à un prix jusqu'à 80 % inférieur au tarif officiel.

Points clés de l'illustration scientifique avec PaperBanana

Détails des 5 agents intelligents de PaperBanana

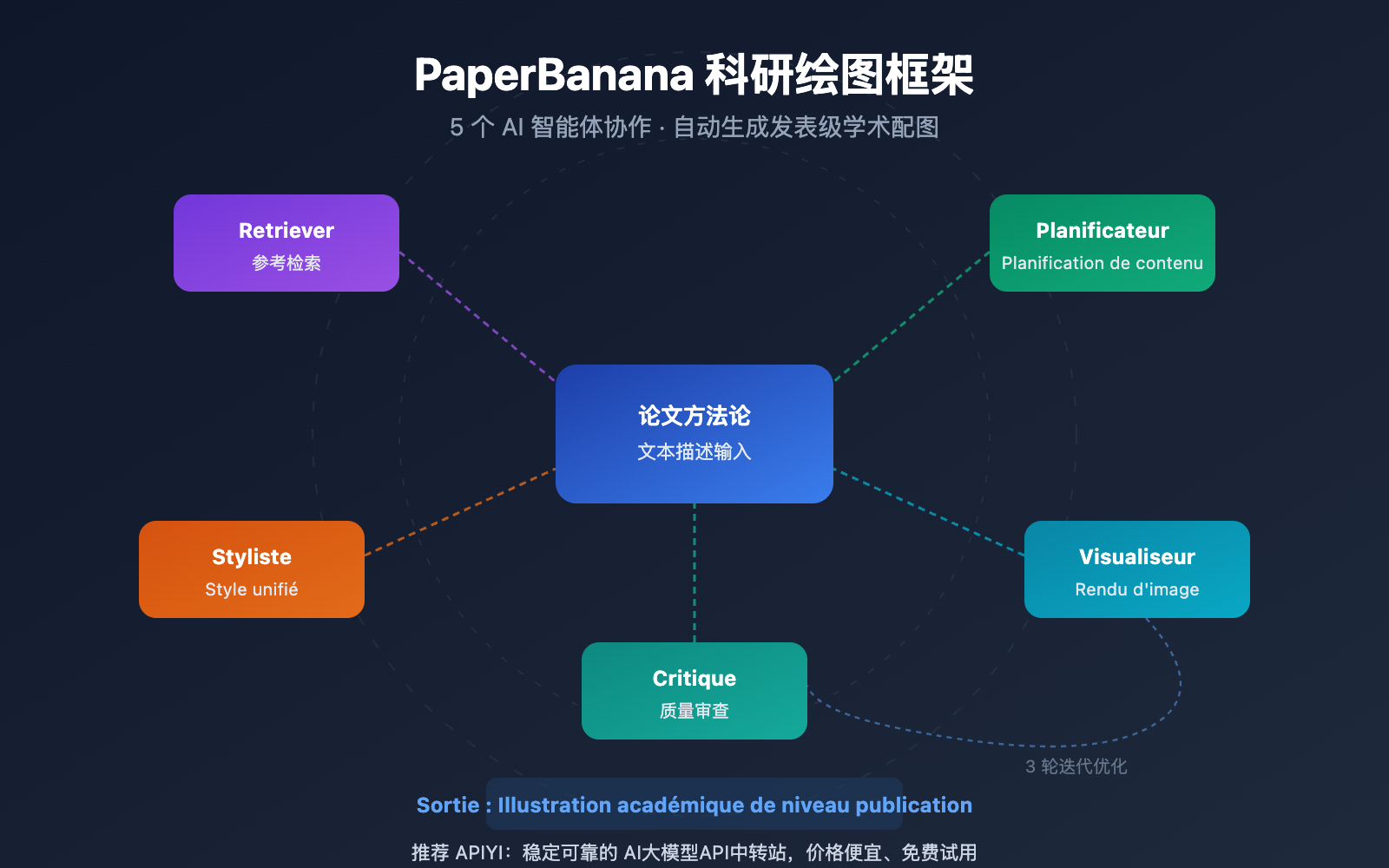

Le cœur du cadre PaperBanana réside dans la décomposition de la tâche complexe de génération d'illustrations académiques en 5 agents spécialisés et indépendants. Chaque agent est responsable d'une étape spécifique, collaborant pour transformer une description textuelle en une illustration prête pour la publication. L'avantage de cette architecture multi-agents est que chaque étape bénéficie d'un contrôle qualité dédié, plutôt que de dépendre d'un seul modèle pour l'ensemble des tâches.

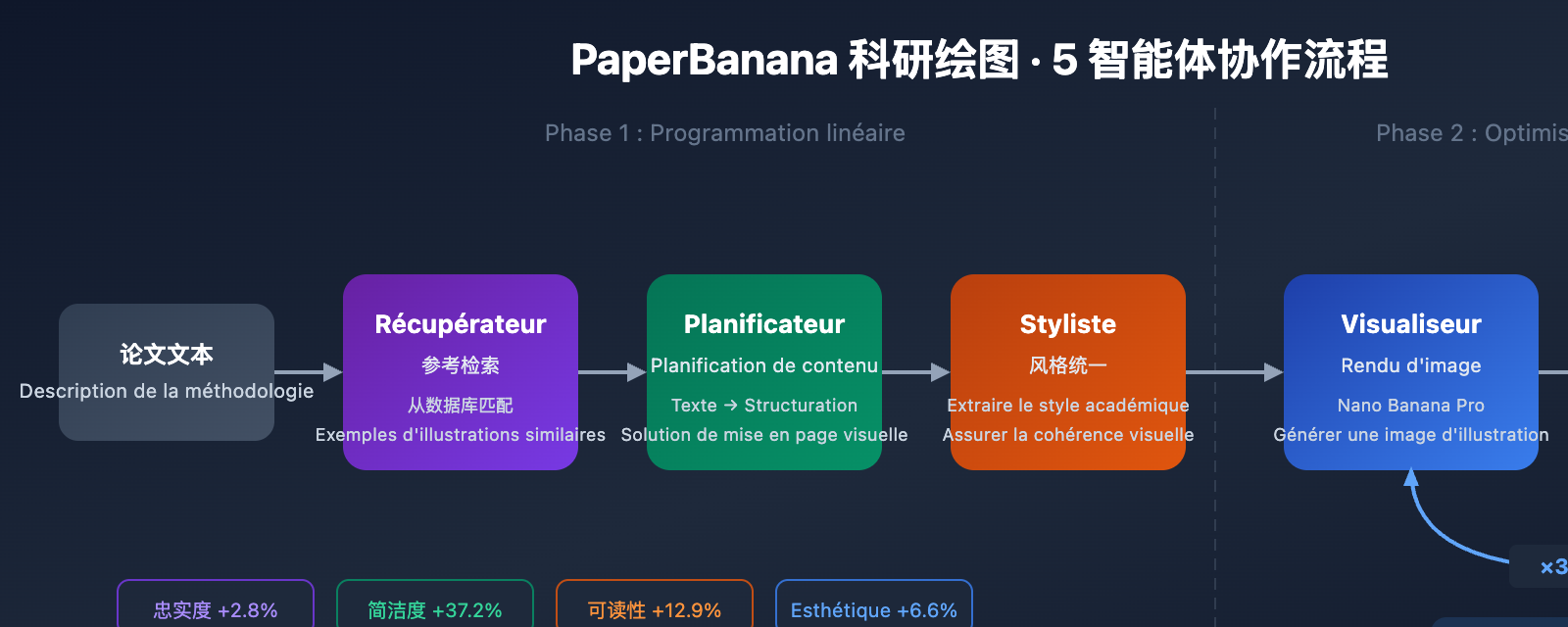

En pratique, les 5 agents de PaperBanana collaborent selon un flux en deux phases : « planification linéaire + optimisation itérative ». La première phase est réalisée par le Retriever, le Planner et le Stylist pour la recherche de références, la planification du contenu et la définition du style. La seconde phase voit le Visualizer et le Critic entrer dans un cycle de 3 itérations pour améliorer progressivement la fidélité, la concision, la lisibilité et l'esthétique de l'illustration.

Fonctionnement des 5 agents intelligents de PaperBanana pour le dessin scientifique

Agent Retriever : Recherche de références

Le Retriever est le point de départ de PaperBanana. Il recherche dans une base de données de références pré-construite des exemples d'illustrations similaires au contenu de votre article, qui serviront de modèles pour la planification et le style. Ces exemples proviennent de publications de conférences de premier plan, garantissant que le style de sortie respecte les standards de l'édition académique.

Agent Planner : Planification du contenu

L'agent Planner est chargé de convertir les descriptions textuelles de la méthodologie de l'article en un plan d'illustration détaillé. Il utilise l'apprentissage en contexte (In-Context Learning) basé sur les exemples récupérés par le Retriever pour déconstruire des descriptions techniques complexes en schémas de mise en page visuelle structurés — incluant les types d'éléments, les relations spatiales, les modes de connexion et la hiérarchie de l'information.

Agent Stylist : Unification du style

L'agent Stylist extrait des guides de style académique à partir des exemples de référence globaux pour s'assurer que les illustrations générées conservent une cohérence au niveau de la palette de couleurs, du choix des polices et du style des icônes. Cette étape est cruciale lorsque l'article contient plusieurs illustrations : toutes doivent présenter un style visuel unifié.

Agent Visualizer : Rendu d'image

Le Visualizer est le moteur de génération central de PaperBanana. Il utilise le modèle Nano Banana Pro (Gemini 3 Pro Image) pour transformer les descriptions textuelles optimisées en images finales. Il est capable de générer avec précision les éléments complexes courants dans les schémas scientifiques :

• Cadres encodeur-décodeur dans les schémas d'architecture de modèles
• Branches conditionnelles et structures de boucles dans les organigrammes d'algorithmes
• Relations de connexion multi-modules dans les diagrammes de pipeline système
• Icônes et symboles scientifiques spécialisés

Agent Critic : Révision de la qualité

L'agent Critic examine automatiquement la qualité de l'illustration après chaque cycle de génération, en l'évaluant selon quatre dimensions : fidélité du contenu, concision de l'information, lisibilité visuelle et esthétique. Il identifie les problèmes courants tels que le mauvais alignement des lignes de connexion, les erreurs de direction des flèches ou les chevauchements d'éléments, et génère des suggestions de modification pour que le Visualizer puisse s'améliorer lors de l'itération suivante.

🎯 Conseil technique : L'agent Visualizer de PaperBanana s'appuie sur le modèle Nano Banana Pro pour le rendu d'image. Si vous avez besoin d'utiliser Nano Banana Pro de manière indépendante pour vos tests de dessin scientifique, vous pouvez appeler l'API de ce modèle via la plateforme APIYI (apiyi.com). Le prix est de seulement 0,05 $ par image, soit jusqu'à 80 % de réduction par rapport au tarif officiel.

Types d'illustrations supportés par PaperBanana

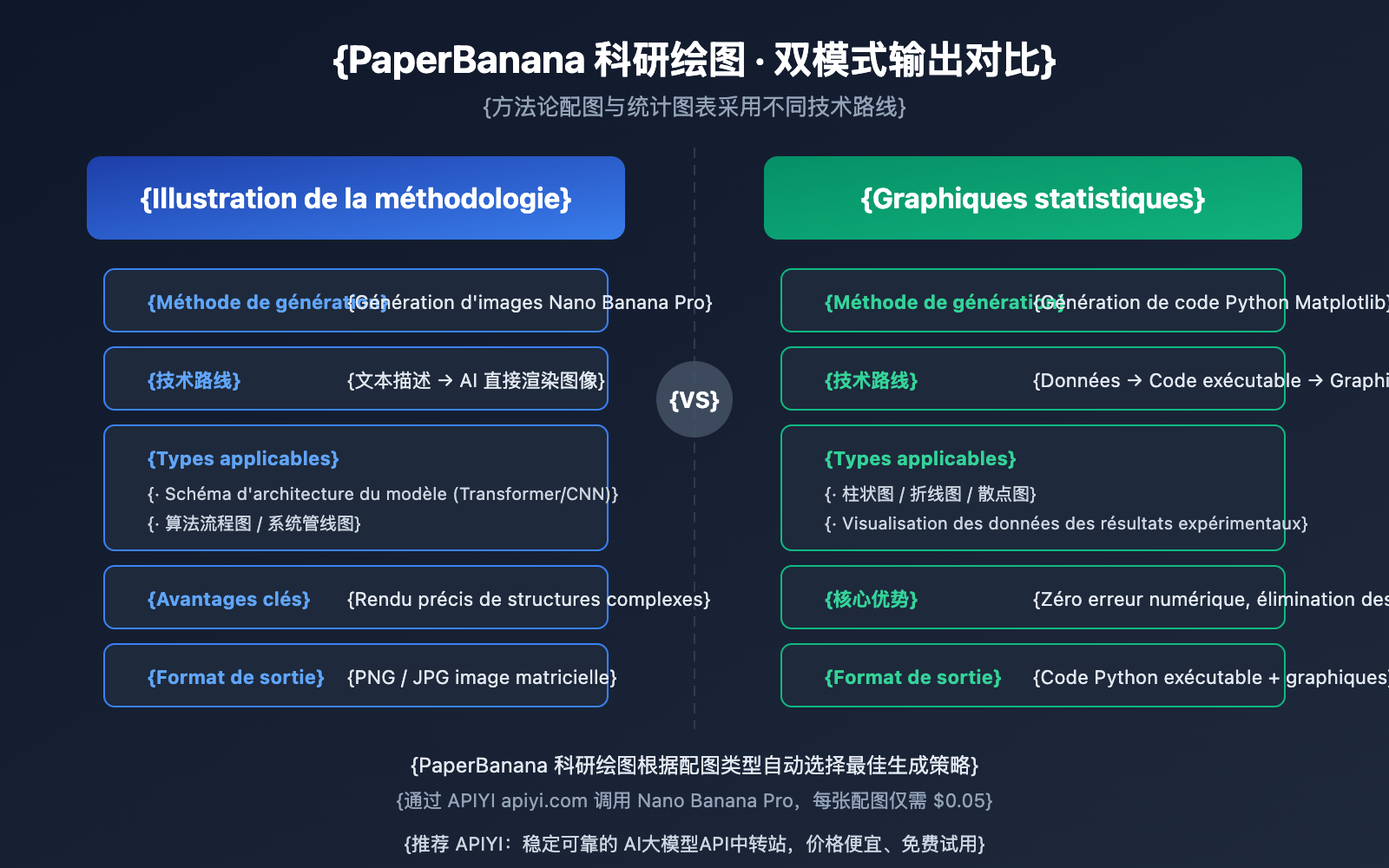

Le framework PaperBanana supporte deux grandes catégories d'illustrations académiques, utilisant des approches techniques différentes pour garantir la qualité :

Schémas de méthodologie (Methodology Diagrams)

Ce sont les illustrations les plus courantes et les plus complexes dans les articles de recherche. PaperBanana utilise le modèle Nano Banana Pro pour générer directement ces images, supportant les types suivants :

• Architectures de modèles : Visualisation de structures classiques comme Transformer, CNN, GAN, etc.
• Flux d'algorithmes : Étapes d'exécution et branches conditionnelles d'algorithmes complexes.
• Pipelines système : Flux de données et processus de traitement dans des systèmes multi-modules.
• Cadres Encodeur-Décodeur : Structure interne des modèles sequence-to-sequence.

Graphiques statistiques (Statistical Plots)

Pour les graphiques nécessitant une expression numérique précise, PaperBanana adopte une stratégie unique : au lieu de générer directement une image, il génère du code Python Matplotlib exécutable. Cette conception élimine totalement le problème d'hallucination numérique propre à la génération d'images par IA, garantissant que chaque point de données dans les histogrammes ou les graphiques linéaires est exact.

Prise en main rapide de PaperBanana pour l'illustration scientifique

Exemple minimaliste : générer une illustration scientifique avec l'API Nano Banana Pro

Voici la manière la plus simple de générer une illustration scientifique en appelant l'API du modèle Nano Banana Pro :

import openai

client = openai.OpenAI(
    api_key="VOTRE_CLÉ_API",
    base_url="https://vip.apiyi.com/v1"  # Utilisation de l'interface unifiée APIYI
)

response = client.chat.completions.create(
    model="nano-banana-pro",
    messages=[{
        "role": "user",
        "content": "Generate a methodology diagram showing a Transformer encoder-decoder architecture with attention mechanism, suitable for an academic paper. Use clean lines, professional color scheme, and labeled components."
    }]
)
print(response.choices[0].message.content)

import openai
from typing import Optional

def generate_scientific_figure(
    description: str,
    style: str = "academic",
    diagram_type: str = "methodology",
    max_tokens: int = 4096
) -> str:
    """
    Utilise Nano Banana Pro pour générer des illustrations scientifiques

    Args:
        description: Description du contenu de l'illustration (l'anglais donne les meilleurs résultats)
        style: Type de style - academic/minimal/detailed
        diagram_type: Type d'illustration - methodology/flowchart/architecture
        max_tokens: Nombre maximum de tokens en sortie

    Returns:
        Le résultat de l'illustration générée
    """
    client = openai.OpenAI(
        api_key="VOTRE_CLÉ_API",
        base_url="https://vip.apiyi.com/v1"  # Interface unifiée APIYI
    )

    style_prompts = {
        "academic": "professional academic paper style, clean layout, labeled components",
        "minimal": "minimalist style, essential elements only, high contrast",
        "detailed": "detailed illustration with annotations and legends"
    }

    prompt = f"""Generate a {diagram_type} diagram for a research paper:
{description}

Style requirements: {style_prompts.get(style, style_prompts['academic'])}
Output: High-resolution image suitable for publication."""

    try:
        response = client.chat.completions.create(
            model="nano-banana-pro",
            messages=[{"role": "user", "content": prompt}],
            max_tokens=max_tokens
        )
        return response.choices[0].message.content
    except Exception as e:
        return f"Erreur : {str(e)}"

# Exemple d'utilisation : générer un diagramme d'architecture Transformer
result = generate_scientific_figure(
    description="A Vision Transformer (ViT) architecture showing patch embedding, "
                "multi-head self-attention blocks, and classification head. "
                "Include skip connections and layer normalization.",
    style="academic",
    diagram_type="architecture"
)
print(result)

💰 Optimisation des coûts : En passant par l'API Nano Banana Pro via APIYI (apiyi.com), chaque illustration scientifique ne coûte que 0,05 $, soit une économie de près de 80 % par rapport au tarif officiel de 0,234 $. Cet avantage tarifaire est particulièrement significatif pour les équipes de recherche ayant besoin de générer des illustrations par lots. Nous recommandons également l'outil en ligne Image.apiyi.com pour créer rapidement des illustrations scientifiques sans avoir à coder.

Données d'évaluation de PaperBanana

Le framework d'illustration scientifique PaperBanana affiche d'excellentes performances sur le benchmark PaperBananaBench. Ce benchmark comprend 292 cas de test, tous issus d'illustrations de publications de NeurIPS 2025, couvrant une grande variété de domaines de recherche et de styles graphiques.

Indicateurs d'évaluation clés

Limites actuelles

Bien que PaperBanana ait réalisé des avancées majeures dans le domaine de l'illustration académique automatisée, certaines limites subsistent :

• Format de sortie : Actuellement, seules les images matricielles (PNG/JPG) sont supportées ; les graphiques vectoriels éditables (SVG/PDF) ne le sont pas encore.
• Relations spatiales : Les modèles de langage éprouvent encore des difficultés à détecter les erreurs de relations spatiales, comme l'orientation des lignes de connexion ou l'alignement des flèches.
• Ajustements fins : Il est impossible de modifier localement une illustration après sa génération ; il faut régénérer l'image entière.
• Fidélité du contenu : Le score de fidélité de 45,8 % indique qu'une vérification humaine reste conseillée pour les schémas complexes.

🎯 Conseil pratique : Pour les illustrations cruciales de vos articles, nous vous suggérons de générer plusieurs versions avec PaperBanana avant de faire une sélection manuelle. En utilisant Nano Banana Pro via la plateforme APIYI (apiyi.com), vous pouvez générer des lots de variantes à moindre coût, réduisant ainsi considérablement le cycle de sélection.

Comparaison des tarifs pour l'illustration scientifique avec Nano Banana Pro

Nano Banana Pro est le modèle de génération d'images sous-jacent de PaperBanana pour l'illustration scientifique. Pour l'utilisation autonome de ce modèle afin de générer des illustrations de recherche, les différences de prix entre les plateformes sont significatives :

En utilisant l'API Nano Banana Pro via la plateforme APIYI, non seulement le prix est environ 20 % du tarif officiel, mais elle prend également en charge le format d'interface compatible OpenAI, ce qui permet de basculer sans modifier votre code existant. Pour les équipes de recherche, le coût de génération en masse d'illustrations pour les articles peut être maintenu à un niveau extrêmement bas.

Questions Fréquentes

Résumé

Points clés du framework d'illustration scientifique PaperBanana :

1. Architecture à 5 agents : Retriever, Planner, Stylist, Visualizer et Critic collaborent pour automatiser la génération d'illustrations académiques à partir de texte.
2. Sortie en mode double : Les illustrations méthodologiques utilisent la génération d'images Nano Banana Pro, tandis que les graphiques statistiques sont générés par code Matplotlib, éliminant ainsi totalement les hallucinations numériques.
3. Performances de pointe : Un taux de réussite de 72,7 % lors de tests à l'aveugle et une amélioration de 37,2 % de la concision, bien que la fidélité du contenu nécessite toujours une vérification humaine.
4. Solution à bas coût : En passant par la plateforme APIYI pour appeler l'API Nano Banana Pro, chaque illustration ne coûte que 0,05 $, soit une réduction de 80 % par rapport au tarif officiel.

PaperBanana représente une avancée majeure dans l'assistance à la recherche par l'IA. Bien que l'automatisation complète des illustrations académiques doive encore surmonter des obstacles liés à la compréhension des relations spatiales, elle permet déjà de réduire considérablement le temps que les chercheurs consacrent à la création graphique.

Nous vous recommandons d'essayer rapidement les capacités d'illustration de Nano Banana Pro via APIYI (apiyi.com). La plateforme propose des crédits gratuits et une interface compatible OpenAI. Vous pouvez également utiliser l'outil en ligne Image.apiyi.com pour générer des images sans aucun code.
